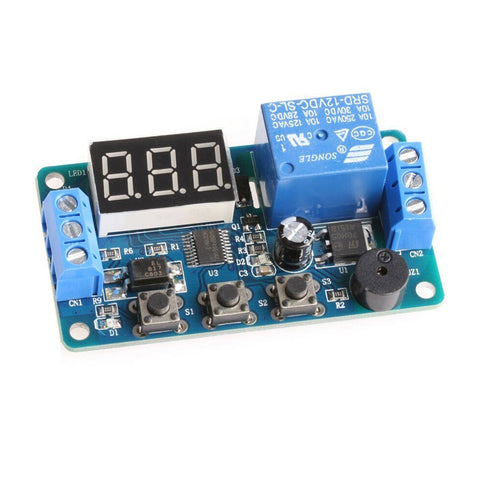

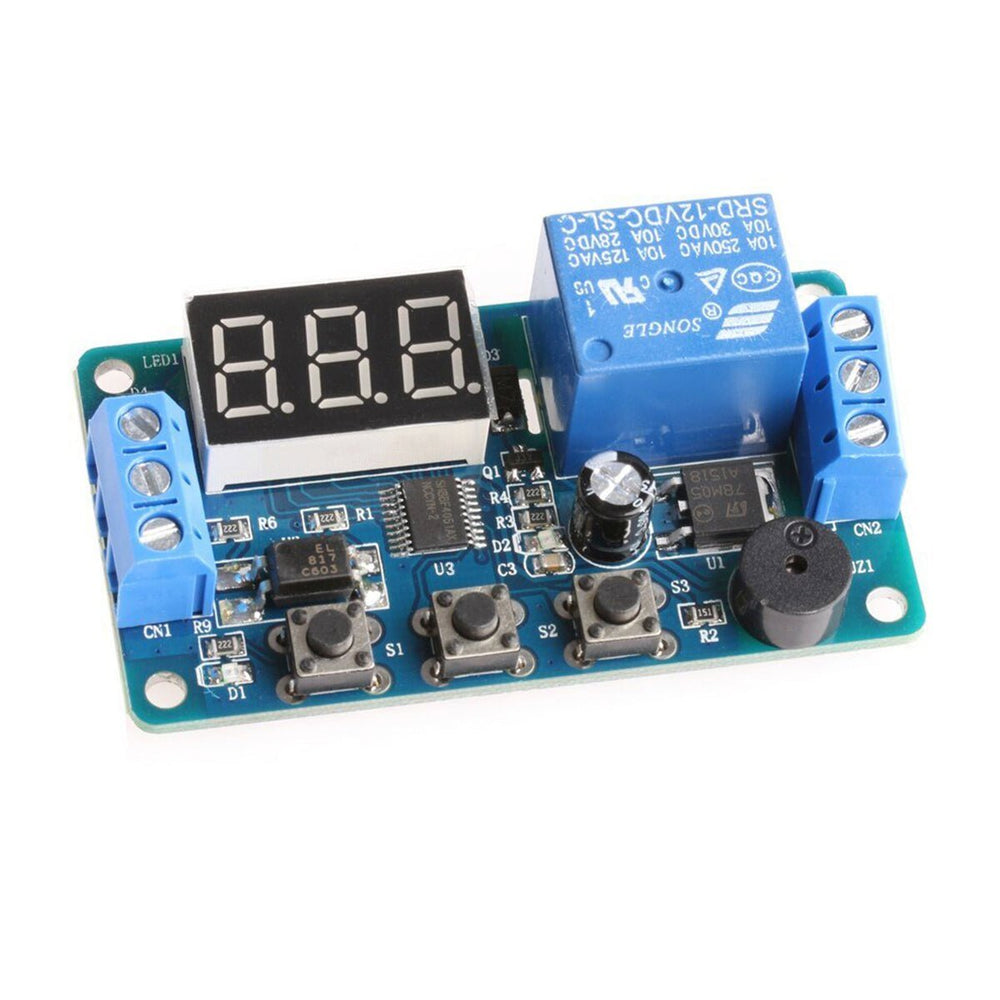

Temporizador Digital Timer 12v Programable 999 Minutos

Este temporizador o Timer es un dispositivo que permite controlar el tiempo de un proceso en específico como tiempo de llenado de un tanque, tiempo de cocción de un alimento, tiempo de calentamiento en un microondas, tiempo de lavado en una lavadora, etc. Cuenta con 3 display de 7 segmentos los cuales permiten ver parámetros como la configuración así como el estado actual del temporizador, además de un led indicador de estado que se ilumina cuando el equipo está energizado y un led que nos indica cuando el relevador esta activado. Cuenta con buzzer el cual emite un sonido en cada ciclo al presionar los botones al momento de configurar el timer.

ESPECIFICACIONES TÉCNICAS
• Voltaje de funcionamiento: 12 VCD
• Tensión de señal: 4 ~ 20 VCD
• Corriente estática: 20 mA
• Corriente de trabajo: 50 mA
• Temperatura de trabajo: - 40 ~ 85 °C
• Capacidad de salida: puede controlar la carga dentro de la (CC 30 V ~ 5 A) o ( 220 VAC ~ 5 A)
• Rango de tiempo (ajustable): 0.1 ~ 999 minutos; 16.65 Horas
• Margen de error de 0.01% por segundo

CARACTERÍSTICAS
• Dimensiones: 64 x 35 x 18 mm
• Peso del producto: 25 g

ESPECIFICACIONES DE USO

Botones de Control:

•S1 - Cambio de Modos: Se utiliza para cambiar entre los diferentes modos de operación del temporizador (P1, P2, P3, P4).
•S2 - Entrar al Modo y Desplazamiento por Dígitos: Este botón no solo activa el modo seleccionado, sino que también permite desplazarse por los dígitos en el display del temporizador para ajustes más finos.
•S3 - Ajuste de Tiempo y Cambio de Unidad:
En Modo de Configuración (cuando los dígitos parpadean): Ajusta el valor del dígito de manera ascendente.
Fuera del Modo de Configuración: Cambia rápidamente la unidad de tiempo mostrada en el display entre minutos, centésimas de segundo y segundos, dependiendo del tiempo que esté corriendo en ese momento.

Display de Tiempo:

3 Puntos Decimales: Incluye tres puntos decimales que indican la unidad de tiempo.
•Primer Punto Decimal (de derecha a izquierda): Cuando está encendido, el tiempo se muestra en segundos.
•Segundo Punto Decimal: Cuando está encendido, el tiempo se muestra en décimas de segundo.
•Sin Puntos Encendidos: Cuando no hay puntos decimales encendidos, el tiempo se muestra en minutos.

Modos de Operación:

•P1: Espera una señal en la terminal "IN" para activar el relé, mantiene el relé activo durante el tiempo preestablecido, y luego se desconecta.

•P2: Comienza un conteo regresivo tras recibir una señal. El relé se activa después del primer periodo (T1) y se desactiva tras el segundo periodo (T2).

•P3: Bucle Infinito

Submodos:
•A1: El relé está activo durante T1 y luego se desactiva durante T2. Este ciclo se repite indefinidamente.
•A2: El relé está desactivado durante T1 y luego se activa durante T2. Este ciclo también se repite indefinidamente.

•P4: El relé se activa con una señal y se mantiene así mientras la señal esté presente. Al desaparecer la señal, comienza una cuenta atrás y el relé se desactiva al concluir.

Ejemplo de Configuración para para activar el relé por 10 segundos después de cada 2 minutos de inactividad, iniciando con el relé apagado:

•Iniciar Configuración: Mantén presionado S1 por 2 segundos para acceder al modo de configuración.
•Seleccionar P3: Usa S1 para navegar hasta mostrar P3 en el display, y presiona S2 para entrar a este modo.
•Cambiar a A2: Dentro de P3, presiona S1 hasta llegar a A2 y confirma con S2.
Ajustar T1 (Tiempo de Inactividad):
•Presiona S3 hasta que el display muestre minutos (sin puntos decimales).
•Usa S2 para moverte por los dígitos y S3 para ajustar el valor a 2 minutos.
Ajustar T2 (Tiempo Activo):
•Cambia a segundos con S3 (primer punto decimal encendido).
•Ajusta el valor a 10 segundos usando S2 para seleccionar el dígito y S3 para modificar el valor.
•Finalizar Configuración: Presiona S2 para salir del modo de configuración y guardar los ajustes.
