Descripción
El 74LS00 es un circuito integrado que contiene cuatro compuertas NAND de dos entradas cada una. Este IC, basado en tecnología TTL, es esencial en el diseño de circuitos digitales debido a su alta velocidad y confiabilidad, siendo ideal para una variedad de aplicaciones lógicas y de control.
|
ESPECIFICACIONES TÉCNICAS |
• Tecnología: TTL (Transistor-Transistor Logic) • Número de compuertas: 4 NAND de 2 entradas cada una • Voltaje de operación: 4.75V a 5.25V • Tiempo de propagación: 10 ns típico • Corriente de salida: Máxima 8 mA • Temperatura de operación: 0°C a 70°C • Corriente de entrada: 1 µA máxima |
|
CARACTERÍSTICAS |
• Compatible con lógica TTL estándar • Alta velocidad y bajo consumo de potencia • Encapsulado DIP de 14 pines • Dimensiones del encapsulado DIP: 19.3 x 7.62 x 4.57 mm • Confiable para aplicaciones de control y lógica combinacional |

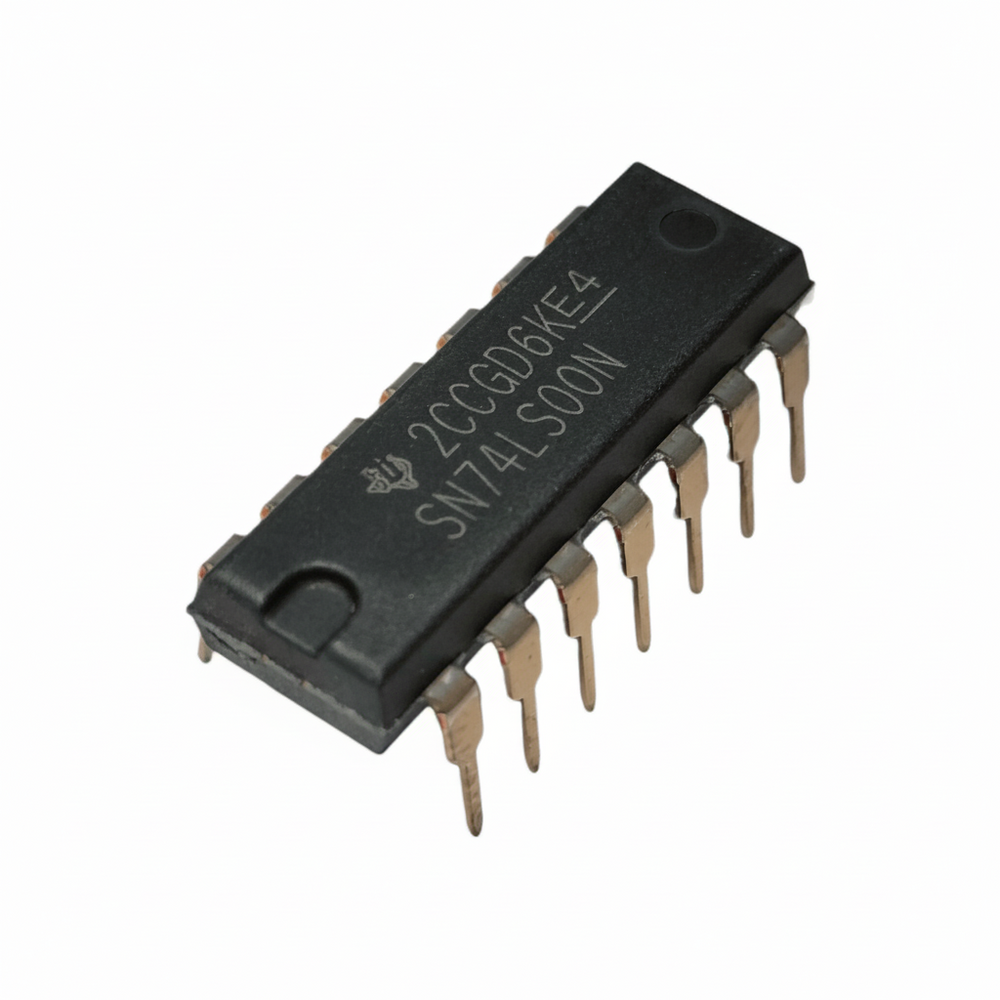

SN74LS00N Compuerta NAND Cuádruple 74LS00
$ 7.00
