Descripción
El 74LS04 es un circuito integrado que contiene seis inversores lógicos independientes. Este componente es ideal para aplicaciones de lógica digital, permitiendo invertir señales con alta eficiencia y velocidad. Perteneciente a la familia lógica LS, utiliza tecnología bipolar para proporcionar un rendimiento confiable y una respuesta rápida.
|
ESPECIFICACIONES TÉCNICAS |
• Categoría: Inversores • Número de circuitos: 6 Circuitos • Familia lógica: LS (Low Power Schottky) • Tipo lógico: Bipolar • Voltaje de alimentación operativo: 5 V • Voltaje de alimentación (mín.): 4.75 V • Voltaje de alimentación (máx.): 5.25 V • Corriente de salida de nivel alto: -400 μA • Corriente de salida de nivel bajo: 8 mA • Tiempo de retardo de propagación: 22 ns • Tipo de entrada: TTL • Tipo de salida: CMOS • Temperatura de operación: 0 °C a +70 °C • Empaquetado: Tube • Peso de la unidad: 1 g |
|
CARACTERÍSTICAS PRINCIPALES |
• Contiene seis inversores lógicos en un solo chip • Alta velocidad de respuesta con tiempos de propagación bajos • Tecnología Schottky para bajo consumo de energía • Diseño compacto en encapsulado PDIP-14 • Amplio rango de voltaje de alimentación • Compatible con señales TTL y salida CMOS • Confiabilidad y precisión en aplicaciones digitales • Fácil montaje en PCB gracias al encapsulado Through Hole |
|
APLICACIONES |
• Procesamiento de señales digitales • Sistemas de control lógico • Inversión de señales en circuitos digitales • Electrónica de consumo y equipos de computación • Sistemas de automatización y control industrial • Proyectos de diseño y prototipado en electrónica • Interfaces entre circuitos TTL y CMOS • Aplicaciones educativas y de aprendizaje en electrónica digital |

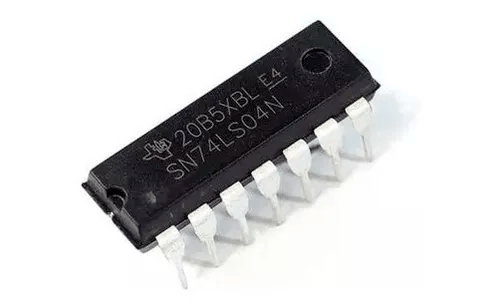

SN74LS04N Compuerta Lógica NOT Inversora Hexadecimal 74LS04
$ 8.00
