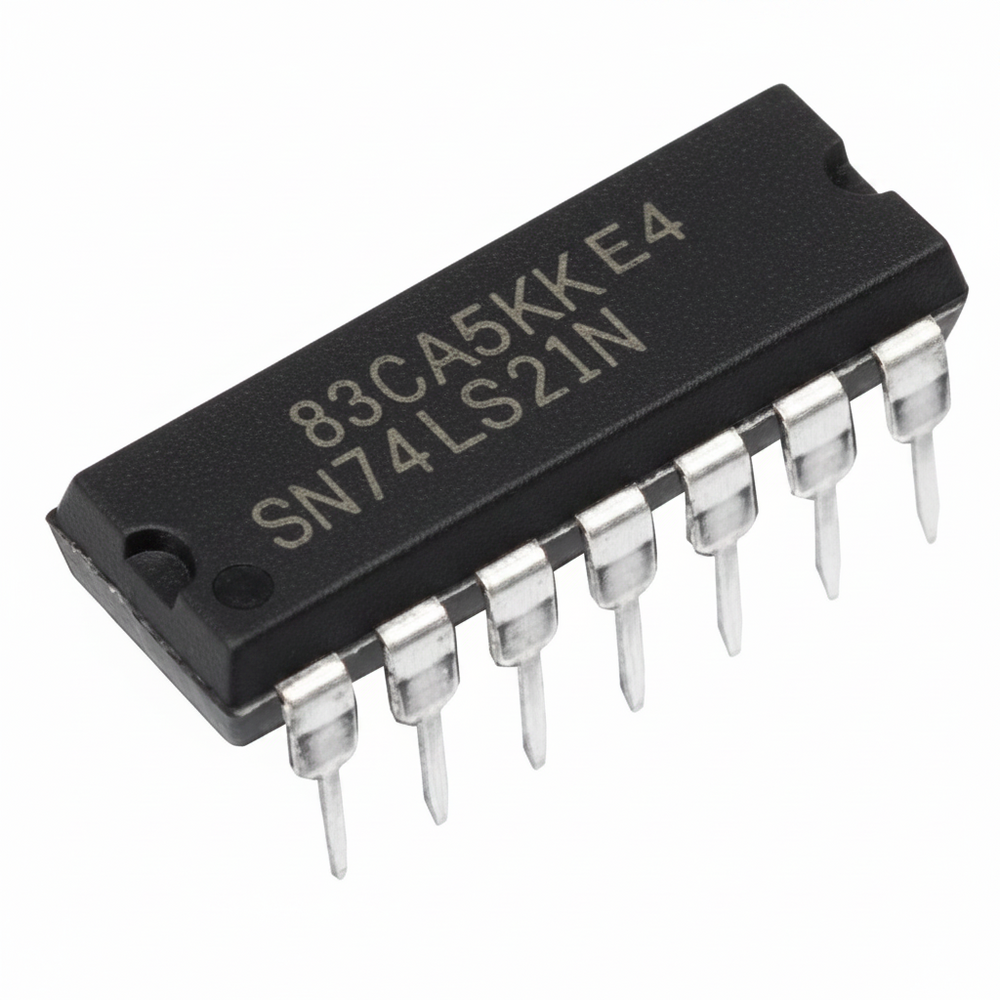

74LS21 Compuerta Lógica AND de 4 Entradas
La serie SN74LS21 es una puerta lógica de la familia LS diseñada para operaciones AND de 4 entradas con alta fiabilidad y desempeño en circuitos TTL. Este dispositivo cuenta con dos...
Alert me if this item is restocked.
We often restock popular items or they may be returned by the other customers. If you would like to be notified when this happens just enter your details below.
74LS21 Compuerta Lógica AND de 4 Entradas
Respetamos su privacidad y no compartimos su correo electrónico con nadie.
Alert me if this item is restocked
Hemos cancelado su solicitud.
La serie SN74LS21 es una puerta lógica de la familia LS diseñada para operaciones AND de 4 entradas con alta fiabilidad y desempeño en circuitos TTL. Este dispositivo cuenta con dos puertas lógicas independientes integradas en un encapsulado PDIP-14, ideal para aplicaciones electrónicas digitales. Fabricado por Texas Instruments, combina baja corriente operativa con rápidos tiempos de propagación, garantizando un funcionamiento estable en una amplia gama de aplicaciones lógicas.
|
ESPECIFICACIONES TÉCNICAS |
• Categoría: Puertas lógicas • Función lógica: AND • Número de puertas: 2 puertas • Familia lógica: LS • Número de líneas de entrada: 8 entradas (4 por puerta) • Número de líneas de salida: 2 salidas • Voltaje de alimentación mínimo: 4.75 V • Voltaje de alimentación máximo: 5.25 V • Voltaje de alimentación operativo: 5 V • Corriente de salida de nivel bajo: 8 mA • Corriente de salida de nivel alto: -400 µA • Tiempo de retardo de propagación: 10 ns • Corriente de suministro operativa: 2.5 µA • Tipo de entrada: TTL • Tipo de salida: TTL • Tipo lógico: AND de 4 entradas • Número de bits: 2 bits • Encapsulado: PDIP-14 • Dimensiones: 19.3 mm (largo) x 6.35 mm (ancho) x 4.57 mm (alto) • Temperatura de operación: 0 °C a +70 °C • Estilo de montaje: Through Hole • Peso unitario: 2.66 g • Serie: SN74LS21 |
|
CARACTERÍSTICAS PRINCIPALES |
• Operación lógica AND de 4 entradas por puerta • Baja corriente de operación para ahorro de energía • Rápido tiempo de propagación para aplicaciones de alta velocidad • Compatible con niveles TTL estándar • Diseño compacto en encapsulado PDIP-14 • Fiabilidad y durabilidad para aplicaciones industriales y de consumo |
|
APLICACIONES |
• Sistemas digitales y de control • Circuitos lógicos combinacionales • Equipos electrónicos de consumo • Aplicaciones industriales de automatización • Diseños de circuitos TTL estándar |
