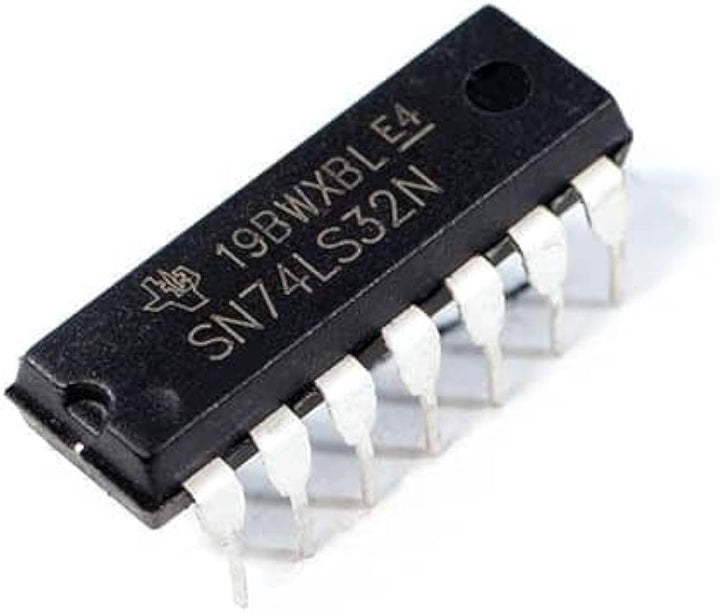

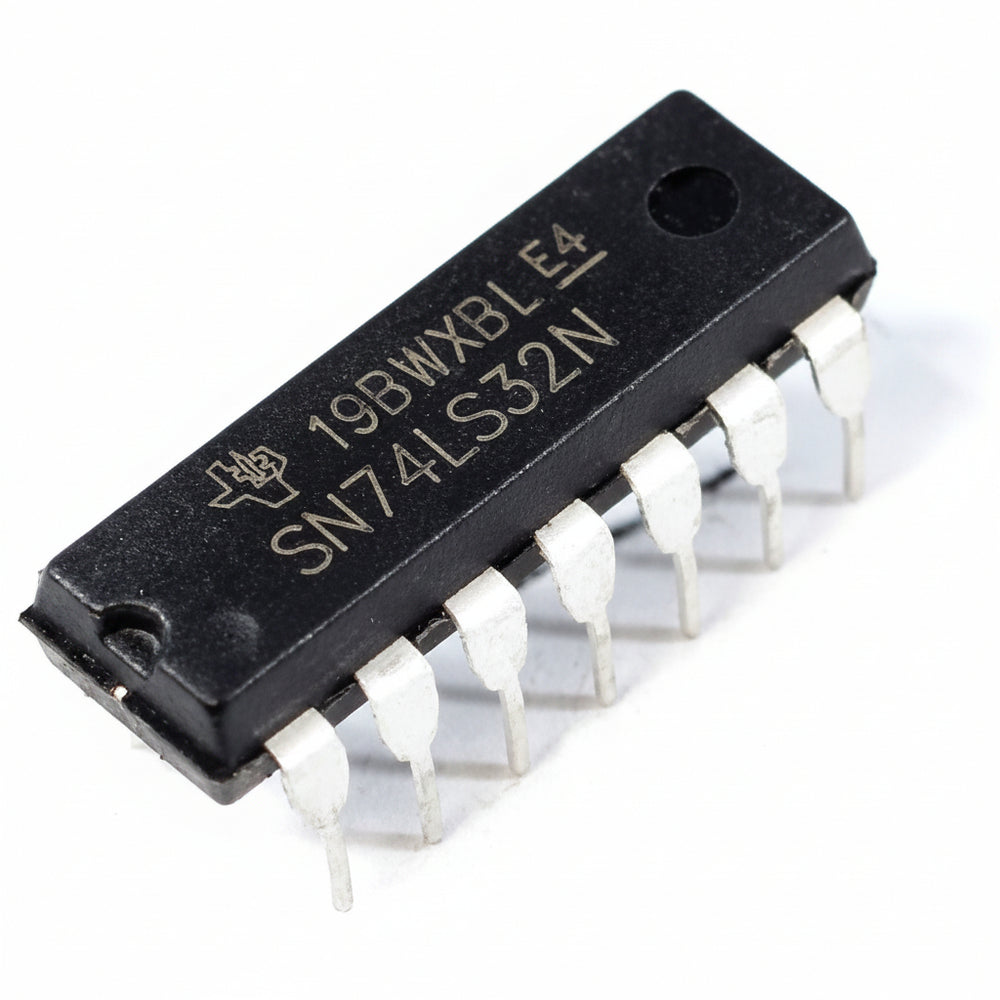

SN74LS32N, 74LS32 Compuerta Lógica OR de 2 Entrada

$ 8.00

El SN74LS32 es una puerta lógica de la familia LS (Low-Power Schottky) diseñada para realizar funciones OR de dos entradas. Este dispositivo integra cuatro puertas independientes en un encapsulado PDIP-14, lo...

Inicia sesión para usar la lista de deseosComparar

SKU: 7432
Disponibilidad : En stock Hacer un pedido Agotado
Categorías: Básico Para Estudiantes Compuertas Lógicas Semiconductores Semiconductores y Componentes Electrónicos
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Mercado Crédito.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Descripción

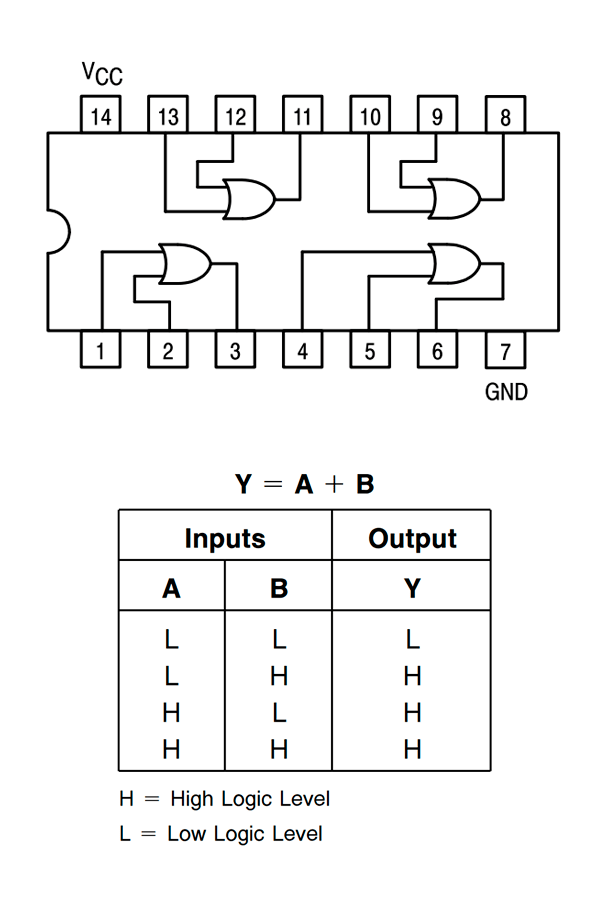

El SN74LS32 es una puerta lógica de la familia LS (Low-Power Schottky) diseñada para realizar funciones OR de dos entradas. Este dispositivo integra cuatro puertas independientes en un encapsulado PDIP-14, lo que lo convierte en una solución eficiente y confiable para sistemas digitales con compatibilidad TTL.

ESPECIFICACIONES TÉCNICAS

 • Categoría: Puertas lógicas
• Función lógica: OR de 2 entradas
• Número de puertas: 4
• Familia lógica: LS (Low-Power Schottky)
• Número de líneas de entrada: 8
• Número de líneas de salida: 4
• Tiempo de retardo de propagación: 14 ns
• Corriente de salida de nivel bajo: 8 mA
• Corriente de salida de nivel alto: -400 μA
• Voltaje de alimentación: 4.75 V a 5.25 V
• Temperatura de operación: 0 °C a +70 °C
• Corriente de suministro operativa: 38 μA
• Tipo de entrada/salida: TTL
• Encapsulado: PDIP-14
• Dimensiones: Longitud 19.3 mm, Ancho 6.35 mm, Altura 4.57 mm
• Peso: 2.66 g
• Estilo de montaje: Through Hole
CARACTERÍSTICAS PRINCIPALES

 • Diseño compacto y fácil integración en circuitos digitales
• Alta compatibilidad con niveles de señal TTL
• Bajo consumo de energía gracias a la tecnología LS
• Amplia gama de aplicaciones lógicas de propósito general
• Tiempo de respuesta rápido con un retardo de propagación de 14 ns
APLICACIONES

 • Sistemas digitales y microprocesadores
• Electrónica de consumo
• Controladores industriales
• Equipos de telecomunicaciones
• Automatización de procesos
