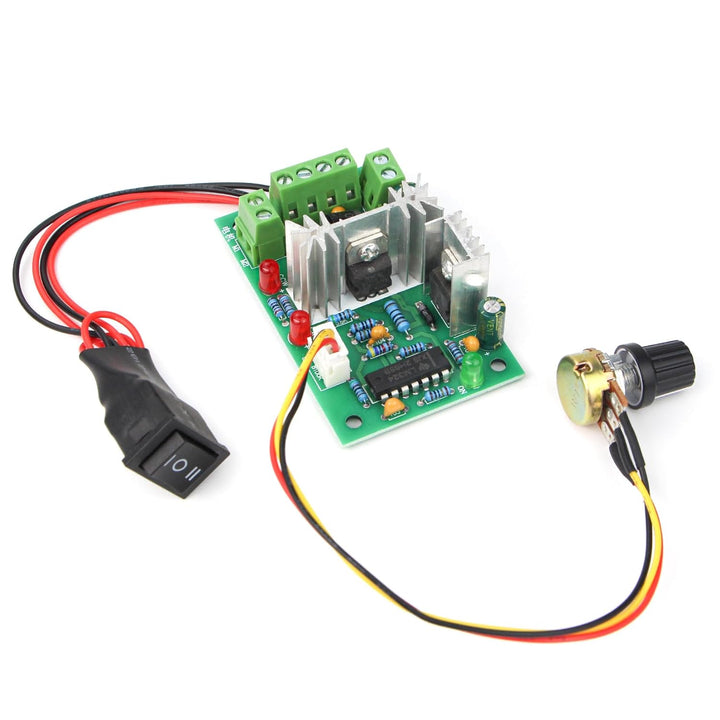

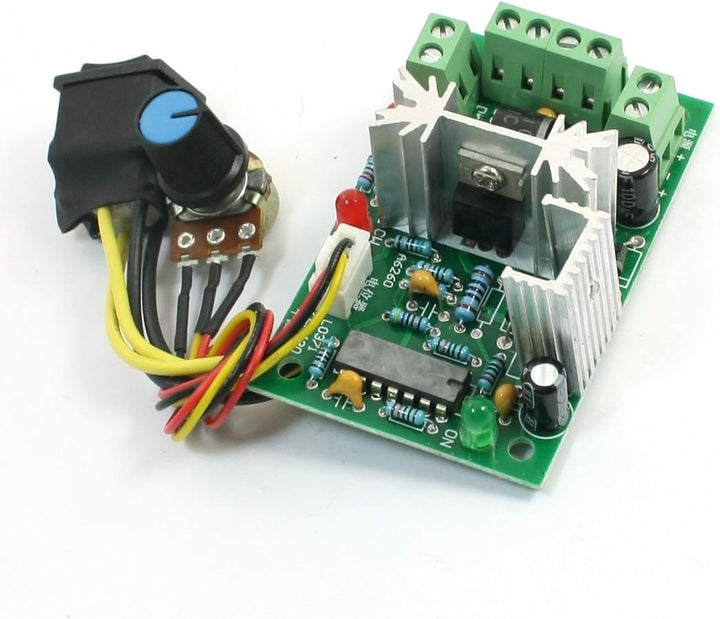

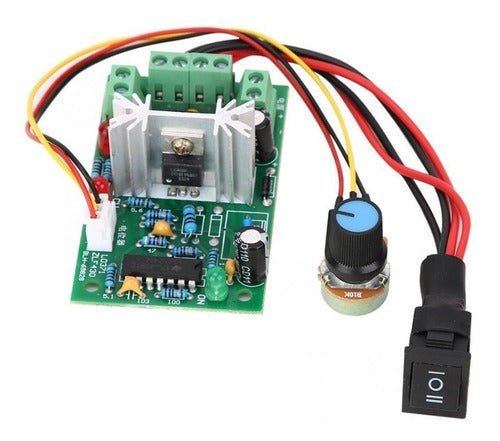

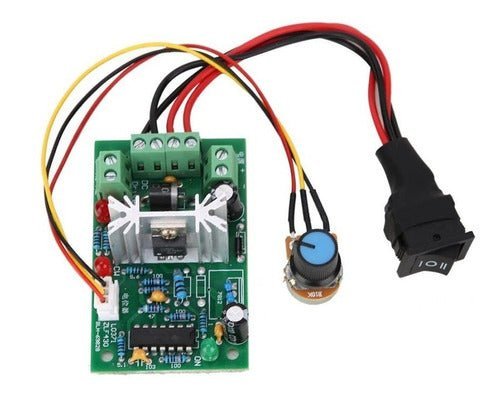

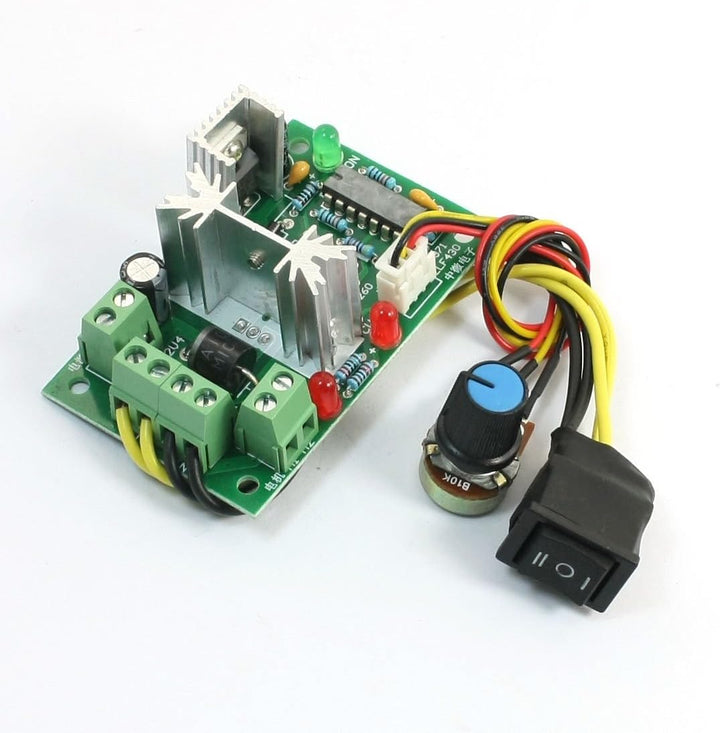

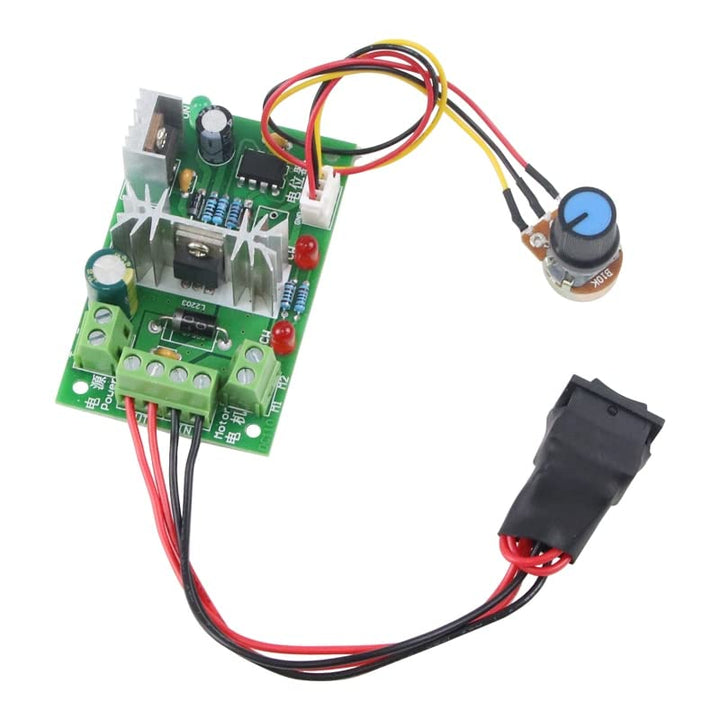

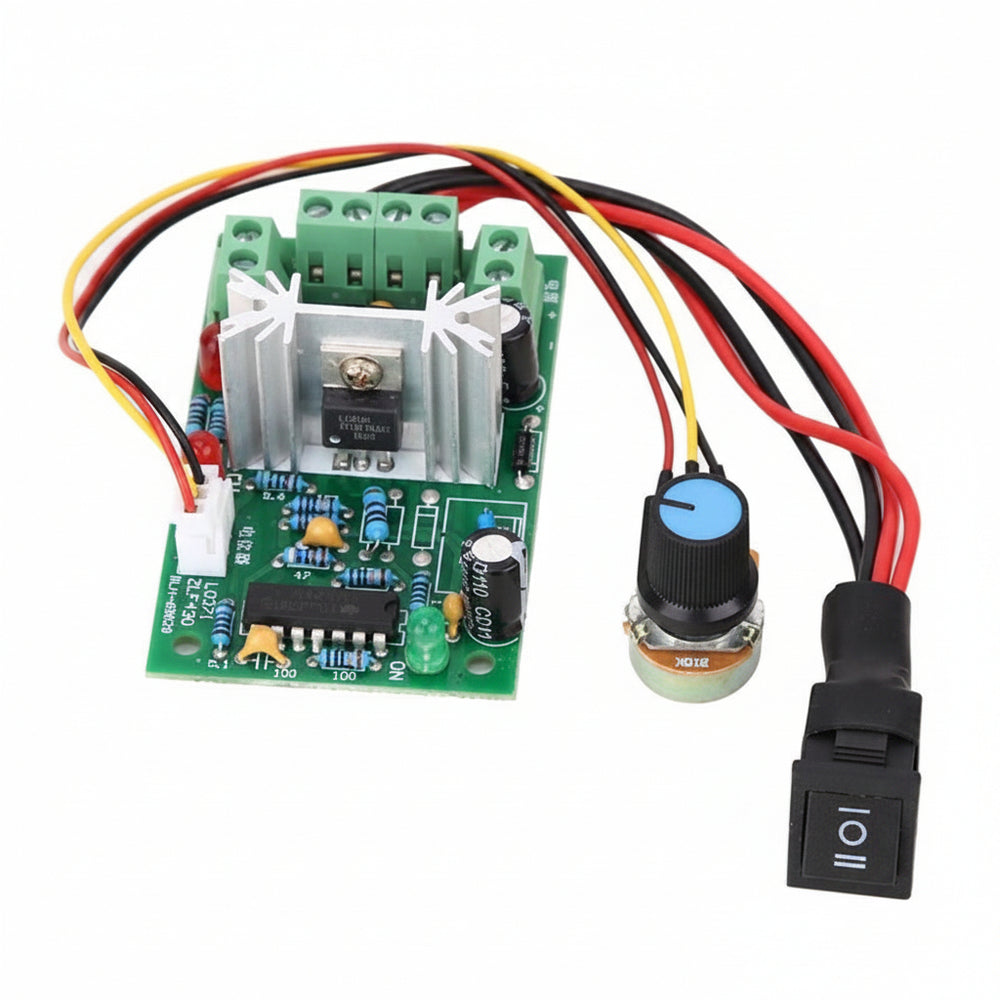

Este controlador cuenta con alta eficiencia de conversión, amplio rango de velocidad, características de rendimiento estables, alto torque, genera bajo calor, controla la velocidad de un motor DC , protección de polaridad inversa (equipados con interruptor dé marcha atrás), protección de alta corriente.
MANUAL DE INSTRUCCIONES

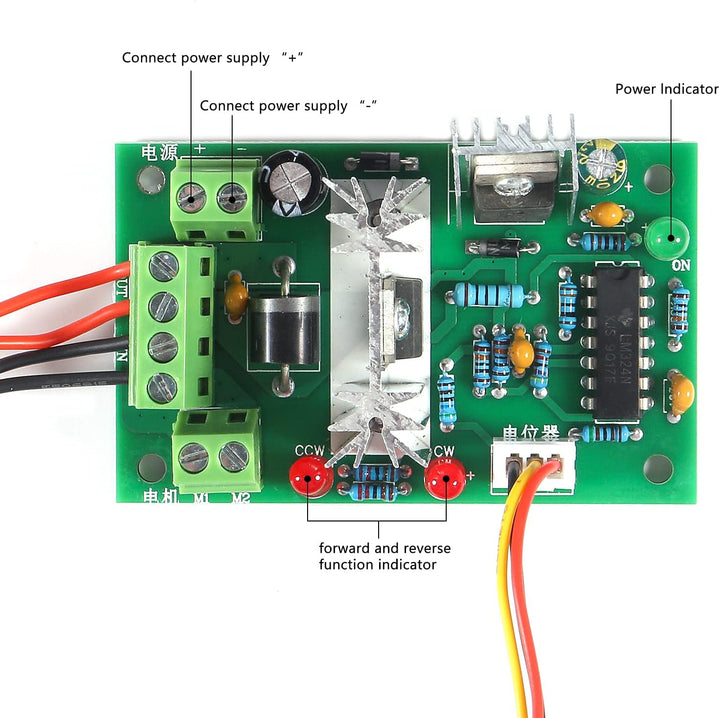

• 1 - conectar a la potencia, asegúrese de que el interruptor de marcha atrás esté en la posición central y conectado con una fuente de alimentación de CC (el suministro de CC rango de tensión de más de 10 V y menos de 36 V).
• 2 - conéctalo al motor, los cables del motor de CC se pueden conectar de cualquier manera, si no es correcto, los cables se pueden cambiar a rotación.
• 3 - utiliza el interruptor para cambiar la dirección del motor y el potenciómetro para controlar la velocidad, cuando el interruptor se encuentra en la posición central, el motor deja de girar.

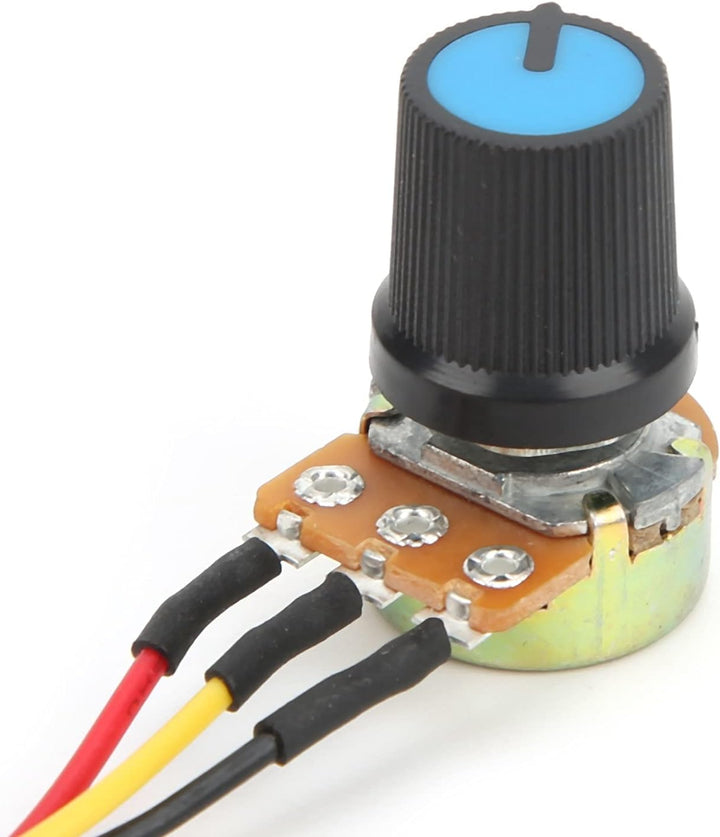

| ESPECIFICACIONES TÉCNICAS | • Entrada: 10 ~ 36 V • Salida: máx. 150 w más de 24 V • Rango PWM: 10 % ~ 95 % • Frecuencia: 500 Hz • Corriente: Máx. 5A, corriente de cortocircuito de protección de sobrecarga 8 A, el tiempo de cortocircuito es de menos de 30 segundos • Cuenta con: una perilla de control de velocidad externa |

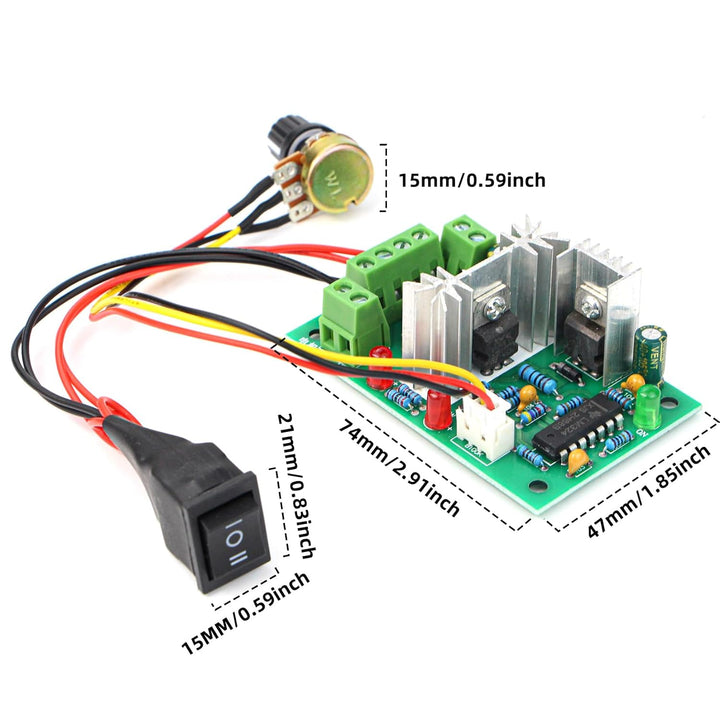

| CARACTERÍSTICAS | • Distancia central del agujero de montaje: 63.5 x 36.5 mm • Diámetro del orificio de posición: 3.5 mm • Dimensiones: 73 x 46 x 28 mm • Peso: 61.30 g |
