Descripción
Este kit de generador de señal DIY es un producto profesional de alta resolución para generar ondas - formas: sinusoidales / triangulares / cuadradas. Es un kit de bricolaje para soldar e instalar.
|
ESPECIFICACIONES TÉCNICAS
|

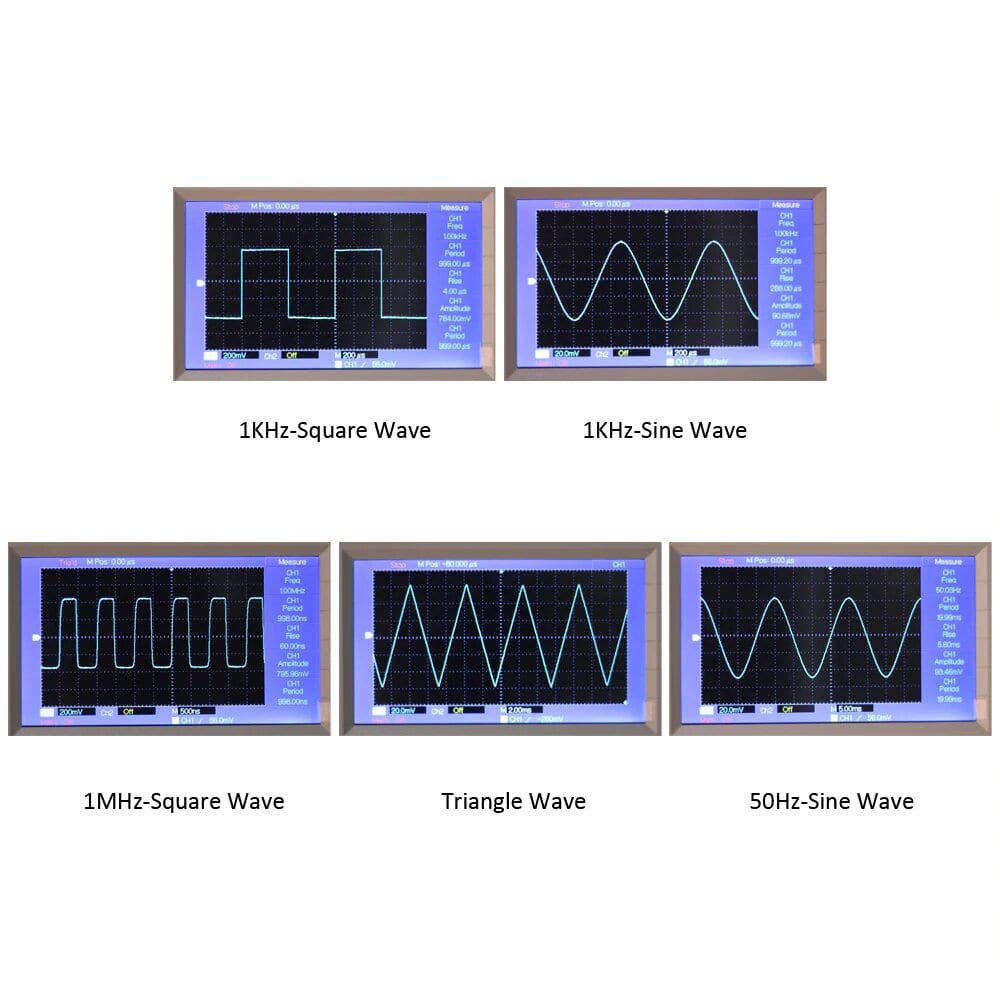

• Voltaje de funcionamiento: 9 ~ 12 V ENTRADA DE CC • Formas de onda: cuadrado, Sine y triángulo • Impedancia: 600 Ohm + 10% • Frecuencia: 1 Hz ~ 1 MHz • Onda sinusoidal • Amplitud: 0 ~ 3 V a 9 V ENTRADA DE CC • Distorsión: menos de 1% (a 1 KHz) • Planitud: + 0.05dB 1Hz ~ 100 kHz • De onda cuadrada • Amplitud: 8 V (sin carga) a 9 V ENTRADA DE CC • Tiempo de subida: menos de 50 ns (a 1 KHz) • Tiempo de caída: menos de 30 ns (a 1 KHz) • Simetría: menos de 5 % (a 1 KHz) onda triangular • Amplitud: 0 ~ 3 V a 9 V ENTRADA DE CC • Linealidad: menos de 1% (hasta 100 KHz) 10 mA • Frecuencia y amplitud ajustables • El ajuste de frecuencia presenta un ajuste grueso y un ajuste fino |
| CARACTERÍSTICAS |

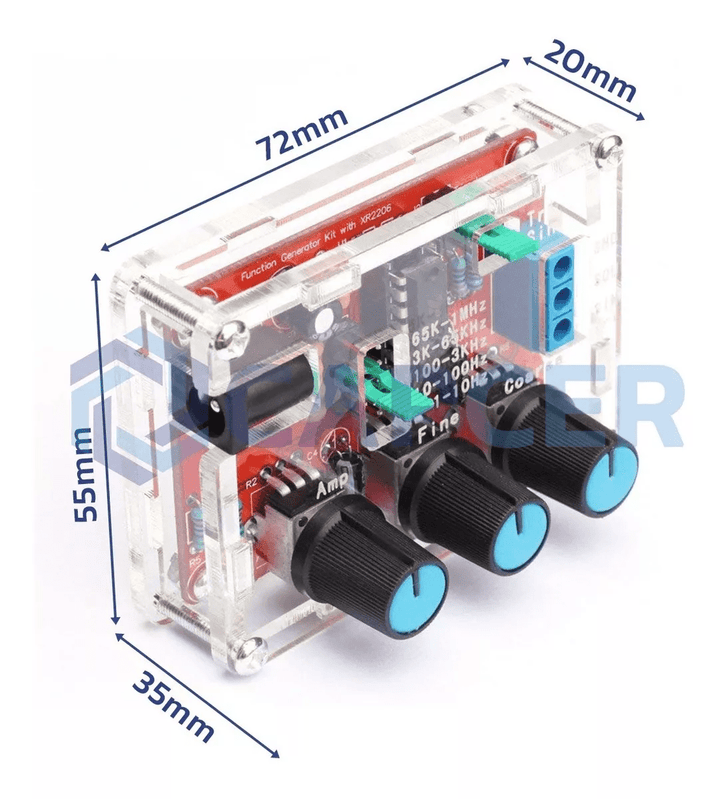

• Dimensiones: 71.78 x 55.33 x 11.15 mm • Peso: 60 g |
| INCLUYE |

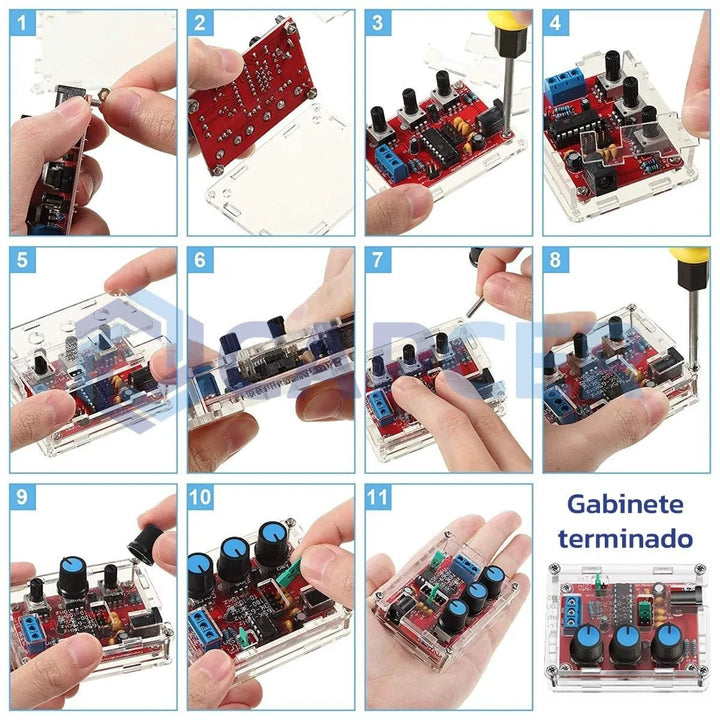

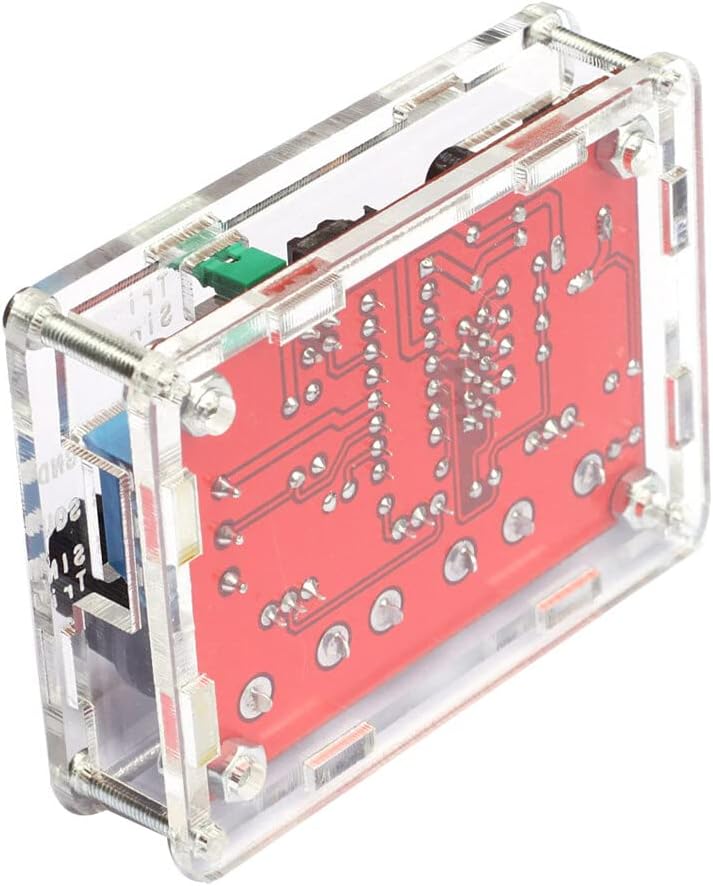

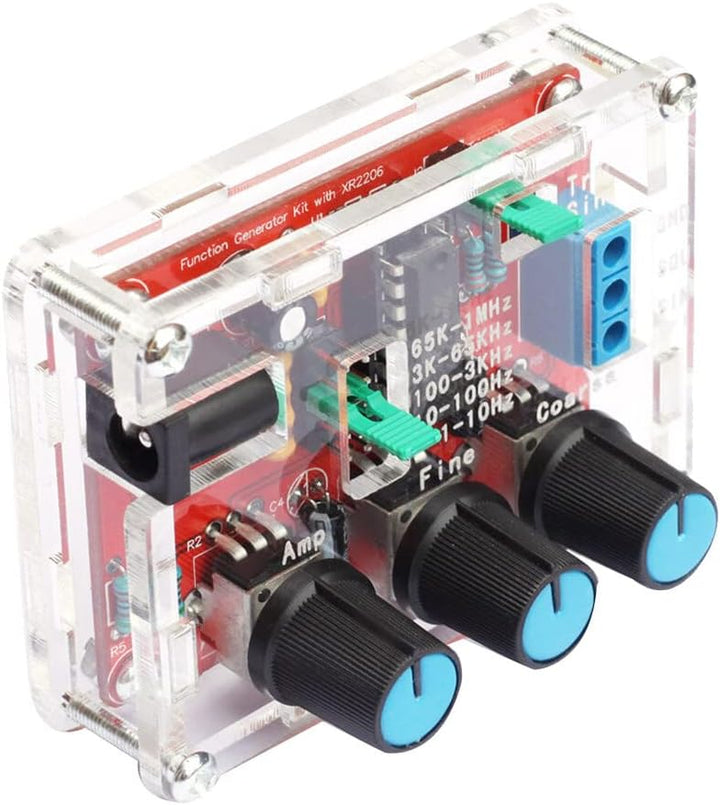

• 1 - Generador De Funciones Xr2206 (armado) • 1 - Acrílico protector (tornillería incluida) |

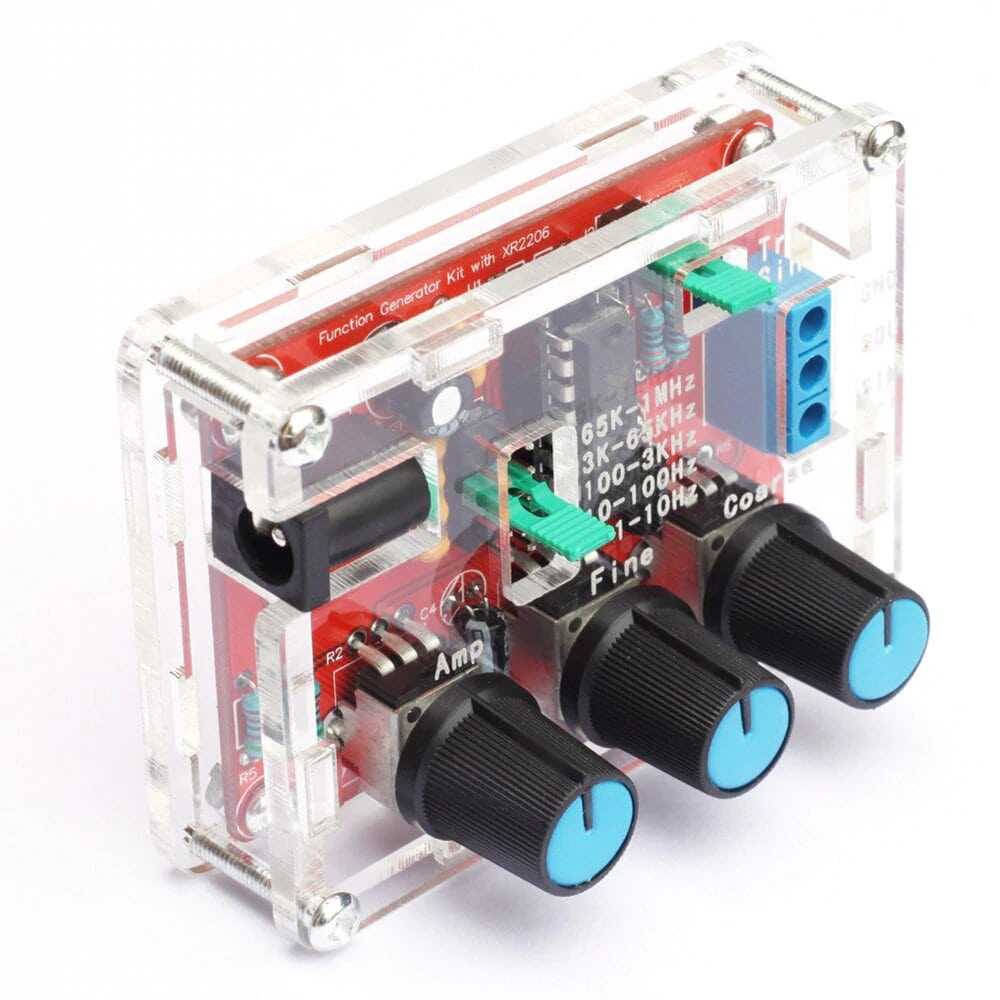

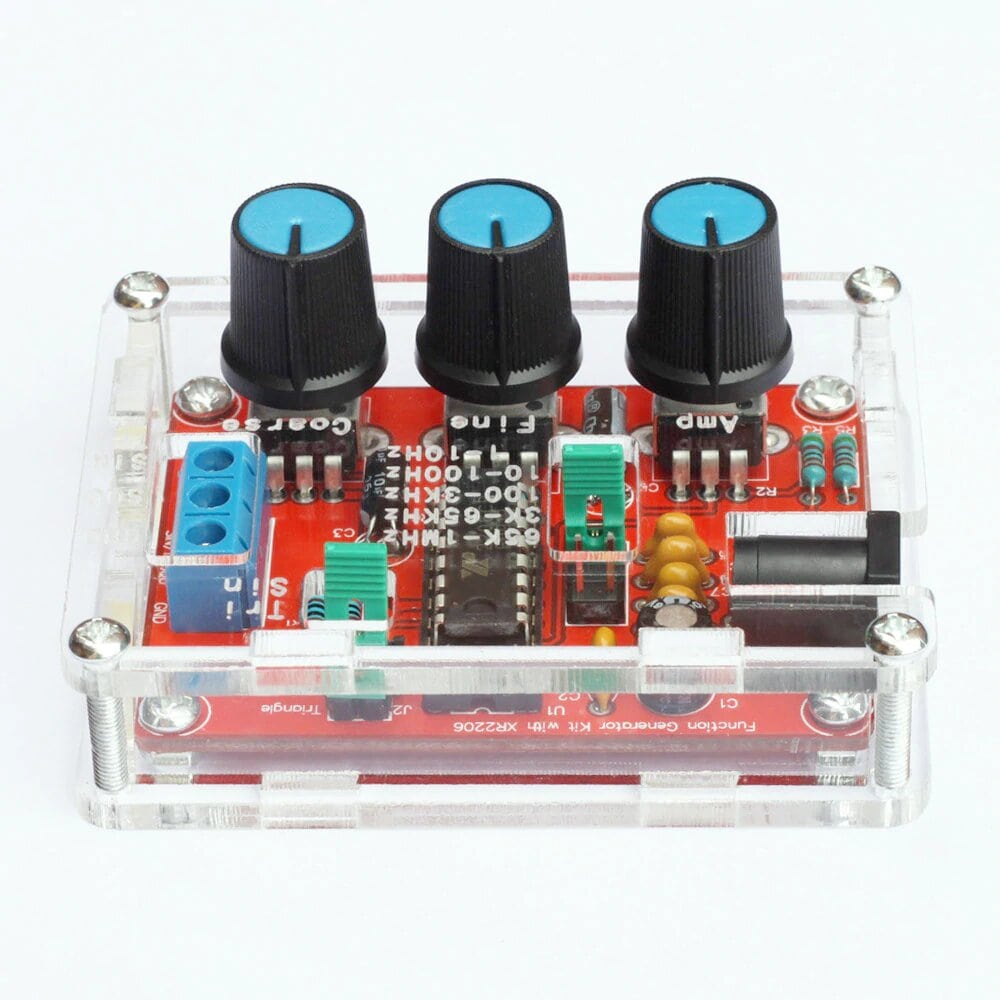

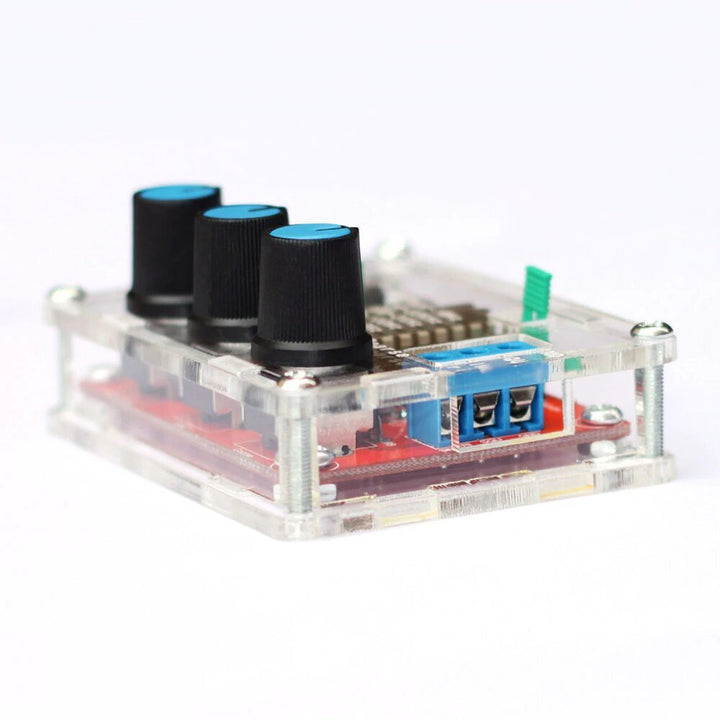

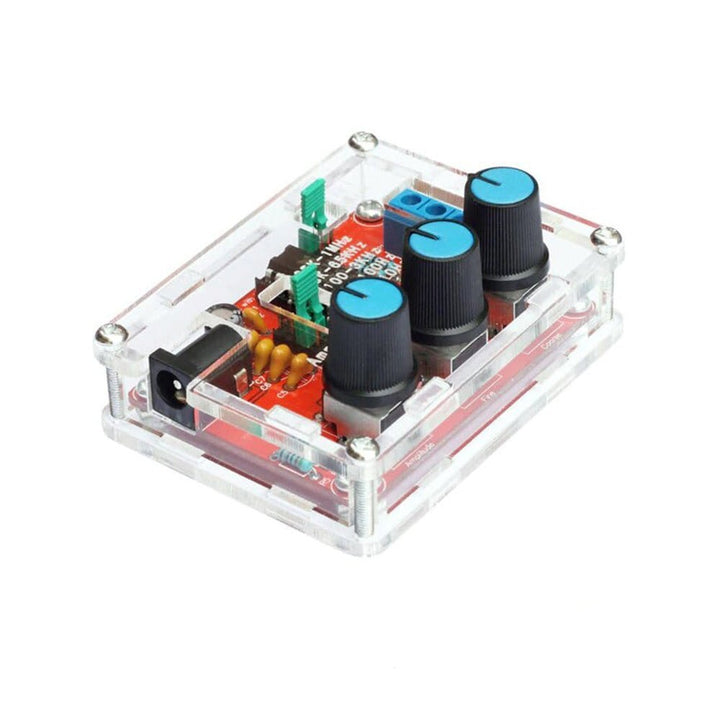

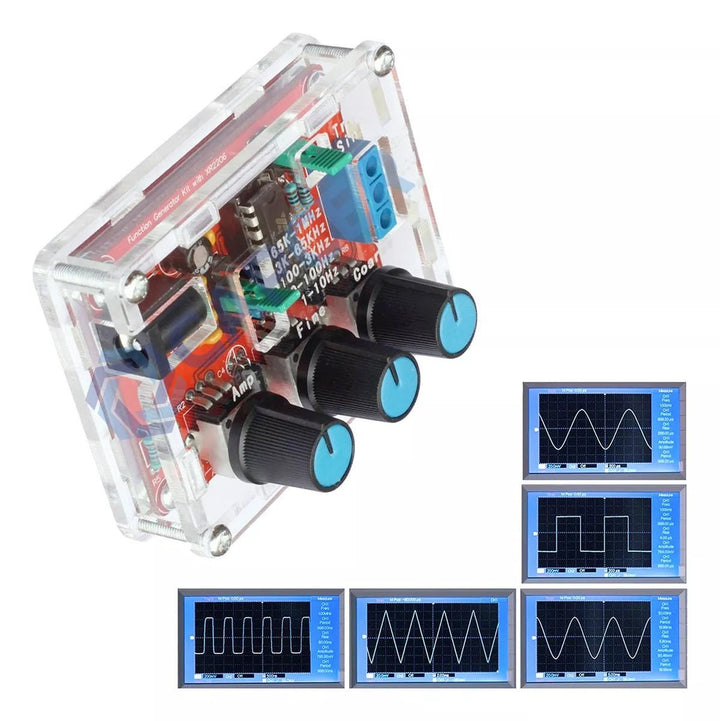

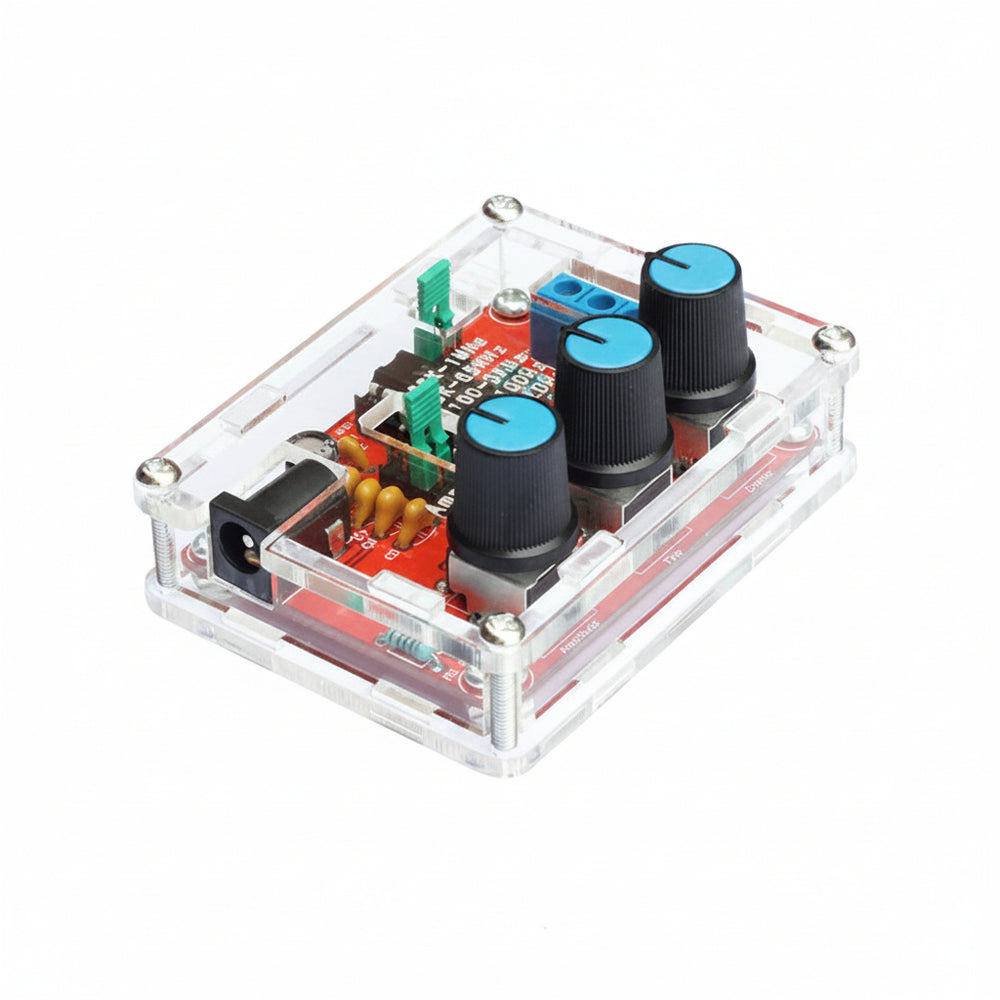

Generador De Funciones Xr2206 Alta Precisión Caja Acrílico
