Descripción
El LM324N es un circuito integrado que incluye cuatro amplificadores operacionales de propósito general diseñados para aplicaciones versátiles en electrónica analógica. Ofrece un bajo consumo de energía, amplio rango de voltaje de operación y alta estabilidad. Está encapsulado en formato PDIP-14, lo que facilita su montaje a través de orificio y su uso en prototipos y proyectos de ingeniería electrónica.
|
ESPECIFICACIONES TÉCNICAS |
• Categoría: Amplificadores Operacionales (Op Amps) • Número de canales: 4 canales • GBP (Ganancia de ancho de banda): 1.2 MHz • Velocidad de precesión (VP): 500 mV/µs • Tensión offset de entrada (Vos): 7 mV • Polarización de entrada de tensión (Ib): 250 nA • Voltaje de alimentación: 3 V a 32 V (único), +/-1.5 V a +/-16 V (doble) • Corriente de suministro operativa: 175 µA • Corriente de salida por canal: 20 mA • PSRR: 100 dB • CMRR: 80 dB • Densidad de ruido de tensión de entrada: 35 nV/√Hz • Encapsulado: PDIP-14 • Temperatura de operación: 0 °C a +70 °C • Dimensiones: 19.3 mm (longitud), 6.35 mm (ancho), 4.57 mm (altura) • Peso: 1 g |
|
CARACTERÍSTICAS PRINCIPALES |
• Amplificadores de propósito general con cuatro canales independientes • Bajo consumo de corriente para operación eficiente • Amplia gama de voltajes de alimentación compatibles • Entradas Rail-to-Rail para mayor flexibilidad en diseño • Alta proporción de rechazo de modo común (CMRR) y de suministro de energía (PSRR) • Diseño compacto y de fácil integración en circuitos analógicos |
|
APLICACIONES |
• Amplificación de señales en sensores • Convertidores analógico-digital y digital-analógico • Controladores de motores y sistemas de automatización • Fuentes de alimentación reguladas • Sistemas de audio y procesamiento de señales • Circuitos de filtrado y acondicionamiento de señales |

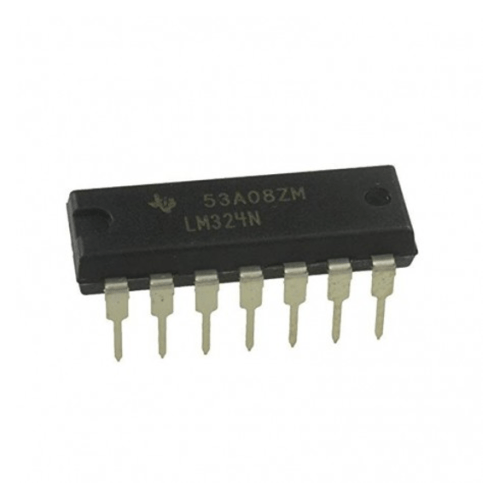

LM324N Amplificador Operacional Cuádruple DIP-14
$ 7.00
