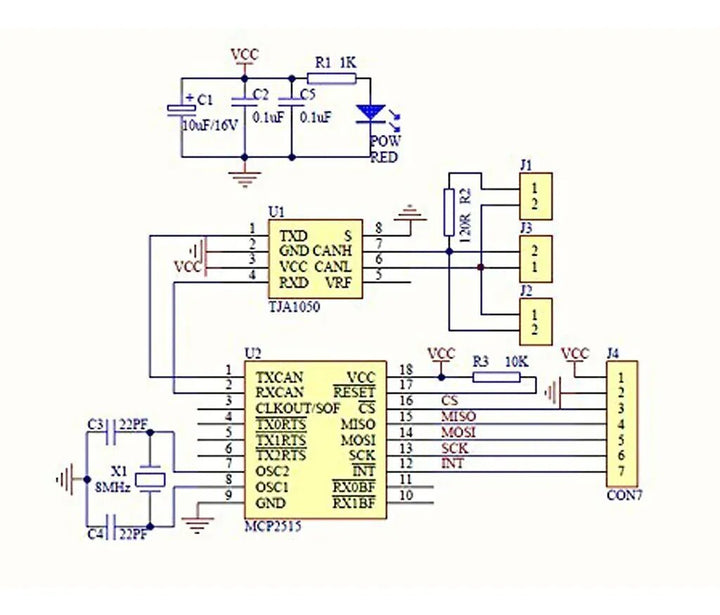

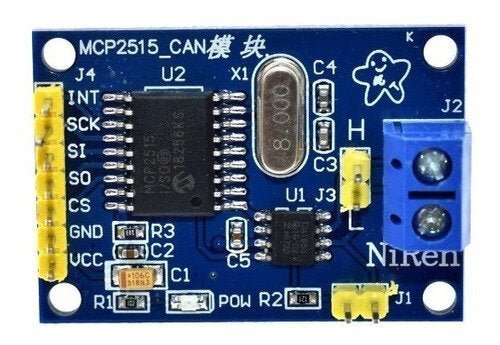

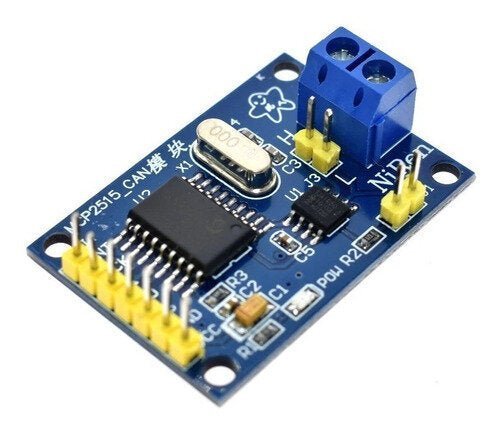

Este módulo te permite conectar un microcontrolador o Arduino al bus CAN, es un bus de uso común en la industria, debido a su amplio alcance en distancias, velocidad de comunicación y alta fiabilidad. Incluye el controlador MCP2515 con interfaz SPI y el transceptor TJA1050 con el fin de facilitar la comunicación con microcontroladores y tarjetas de desarrollo como Arduino. Con la ayuda de este módulo podrás recibir y enviar frames de datos en formato estándar y extendido. El controlador CAN posee máscaras y filtros de acceso, reduciendo así la carga del microcontrolador principal.
ESPECIFICACIONES TÉCNICAS |
• Voltaje de funcionamiento: 3.3 ~ 5 V • Consumo Corriente: 500 uA (máx) • Temperatura de funcionamiento: – 40 ~ 85 ° C • Chip principal: MCP2515 • Tipo de Comunicación: Half-Duplex • Interface: SPI • Protocolo: CAN 2.0 B • Velocidad máxima de 10 Mbit/s (a 12 m) • Longitud de alcance máx.: 1200 m (a 100 kbit/s) • Número de Buffers TX: 3 • Número de Buffers RX: 2 • Implementa la capa física ISO-11898 • Hasta 1 Mb / s de velocidad • Bajo consumo de corriente en modo Stand-by (1uA) • Detección de corto de Tierra en la entrada TXD • Un nodo sin energía no perturba el funcionamiento del bus CAN • Hasta 112 nodos • Cuenta con: Protección anti corto circuito, indicador LED, indicador de energía. |
CARACTERÍSTICAS |
• Peso: 7 g • Dimensiones: 28.02 x 11.29 mm |
NOTA: Para establecer la comunicación son necesarios por lo menos 2 módulos CAN
