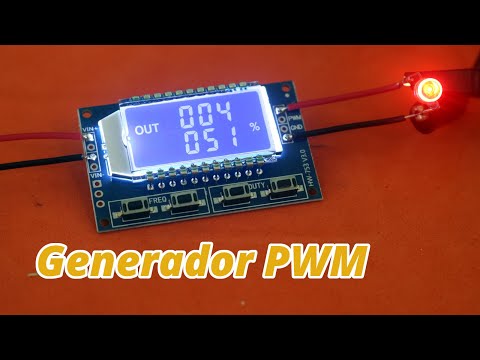

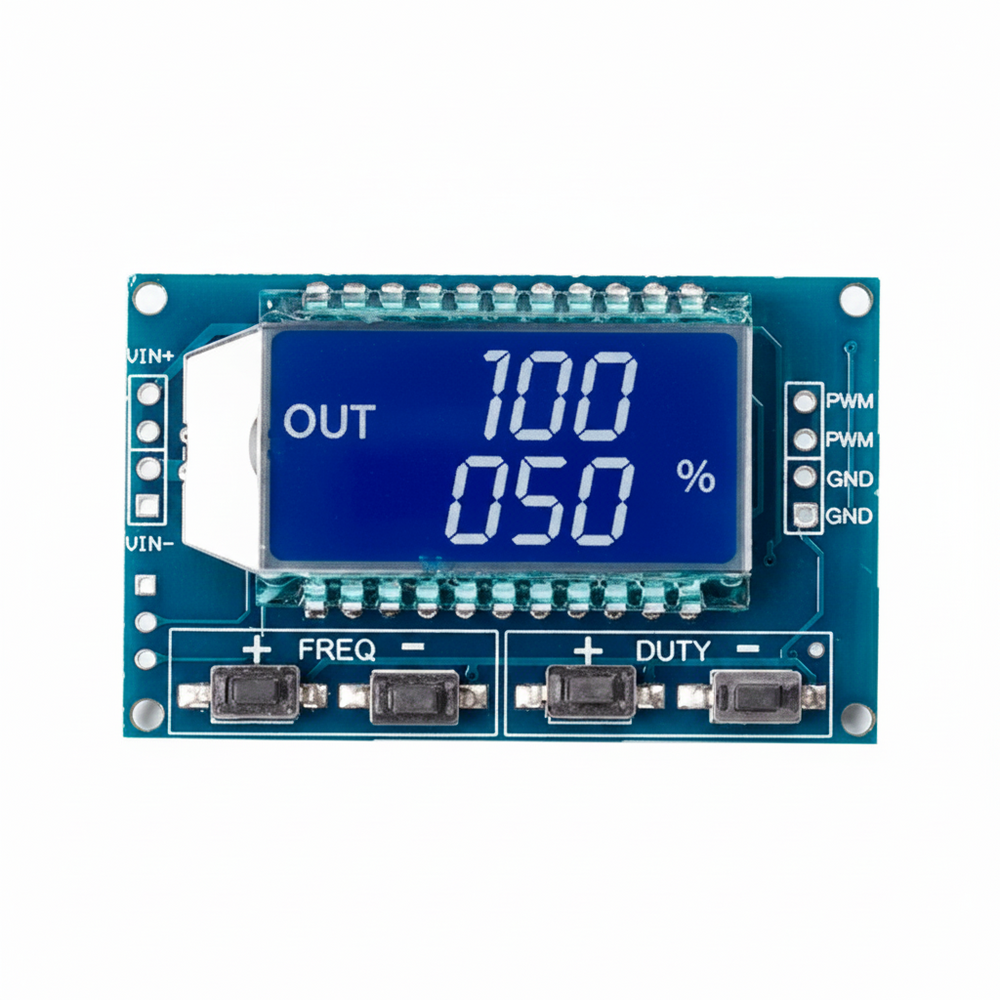

Generador de señal de onda cuadrada PWM con frecuencia ajustable y ciclo de trabajo, este módulo genera una señal de voltaje PWM a través de 1 canal con distinta frecuencia y ciclo de trabajo ajustable totalmente. Además, posee un puerto comunicación serial.
Frecuencia de pantalla LCD y ciclo de trabajo, muy claro, la salida PWM se puede configurar para controlar la frecuencia y el ciclo de trabajo Amplio rango de frecuencia, alta precisión Comunicación serial, nivel TTL.
Este generador puede ser aplicado como generador de señales de onda cuadrada, como modulo para controlar motores a paso o la velocidad de un motor de DC, un pulso de salida ajustable para controlar intensidad lumínica.
ESPECIFICACIONES TÉCNICAS
• Voltaje de funcionamiento: 5 - 30V (compatible con fuente de alimentación micro USB 5,0 V
• Rango de frecuencia: 1Hz -150 KHz
• Precisión de la frecuencia: ± 2%
• Corriente de salida: <30mA
• Amplitud de salida: estándar 5Vp-p (ajustable)
• Temperatura:-30-70 ° C
• Genera una onda cuadrada que controla el controlador del motor
• Genera pulso ajustable para uso en MCU y Genera pulso ajustable, controla el circuito correspondiente (velocidad de atenuación PWM y otras aplicaciones)
• Control serial (Comunicación de nivel TTL de un solo chip)
• Dos generadores PWM independientes pueden controlar la frecuencia y el ciclo de trabajo
• Amplia gama de frecuencias, alta precisión
• Comunicación en serie Can
CARACTERÍSTICAS
• Dimensiones: 52x32mm
• Peso: 12.95g
En primer lugar, la descripción del módulo:
• La frecuencia se divide en tres series:
• XXX (sin coma): La unidad más pequeña es de 1Hz, el rango 1Hz -999Hz
• XX. X (coma en ten): La unidad mínima es de 0,1 Khz; El rango de 0,1 KHz-99,9 KHz
• X.X.X. (hay tres comas): La unidad más pequeña es 1 Khz; El rango 1 KHz -150 KHz
Ejemplo de visualización de frecuencia:
• "100" indica que el pulso de salida PWM es de 100Hz
• "54,1" indica el pulso de salida PWM de 54,1 KHz
• "1.2.4." Indica que la salida de pulso PWM es de 124 KHz
• Ciclo de trabajo en el rango: 0 a 100
• El ciclo de trabajo de tres frecuencias es el mismo, todos los parámetros no son volátiles.
En tercer lugar, la configuración de los parámetros:
• El módulo tiene tres botones [Set], [Arriba], [abajo].
• Presione la tecla [Set] para mostrar cuatro parámetros (FR1: frecuencia PWM1; dU1: ciclo de trabajo PWM1; FR2: frecuencia de PWM2; dU2: ciclo de trabajo PWM2), antes de los parámetros de transferencia, habrá el nombre de parámetro correspondiente flash.
• Presione las teclas [Up] y [Down] para establecer el valor del parámetro actual (Una pulsación larga puede agregar o restar rápidamente).
• Dos PWM cada uno tiene tres frecuencias preestablecidas, la interfaz de visualización de frecuencia, pulsación larga [SET] tecla para cambiar entre tres tipos de frecuencias, tres tipos de ciclo de trabajo de frecuencia es el mismo valor. (XXX: rango 1Hz -999Hz; XX.x: rango 0,1 Khz-99,9 Khz; X.X.X .: rango 1 Khz -150 Khz,).
En cuarto lugar, el alcance:
Como generador de señal de onda cuadrada que genera una señal de onda cuadrada;.
Para enviar una señal al controlador del motor paso a paso;
Generación de pulso ajustable para uso con chip;
Produce una señal de pulso variable, el circuito relacionado con el control (atenuación PWM, velocidad).
Quinto, el serial
Tasa de baudios: 9600 bps
Bits de datos: 8
Bits de parada: 1
Bit de paridad: Ninguno
Control de flujo: Ninguno
1, Ajuste la frecuencia PWM
"S1FXXXT": Ajuste de la frecuencia PWM1 de XXX HZ (001-999)
"S1FXX. XT ": la frecuencia de PWM1 XX. X KHZ (00,1-99,9)
"S1F: X.X.X.T": PWM1 ajuste de frecuencia de XXX KHZ (0. 0,1-1.5.0 ..)
"S1": PWM1
"S2": PWM2
"F": Frecuencia
'D': ciclo de trabajo
"T" es la bandera final
Ajuste el ciclo de trabajo PWM
"S1DXXXT": Ajuste del ciclo de trabajo PWM1 XXX; (001-100)
"S2DXXXT": set PWM2 ciclo de trabajo XXX; (001-100)
Configuración de retorno exitosa: abajo;
Ajuste de Failback: caída.
