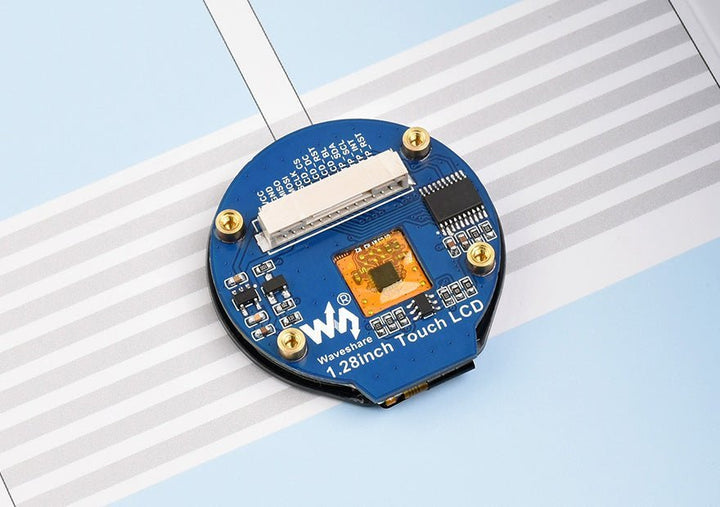

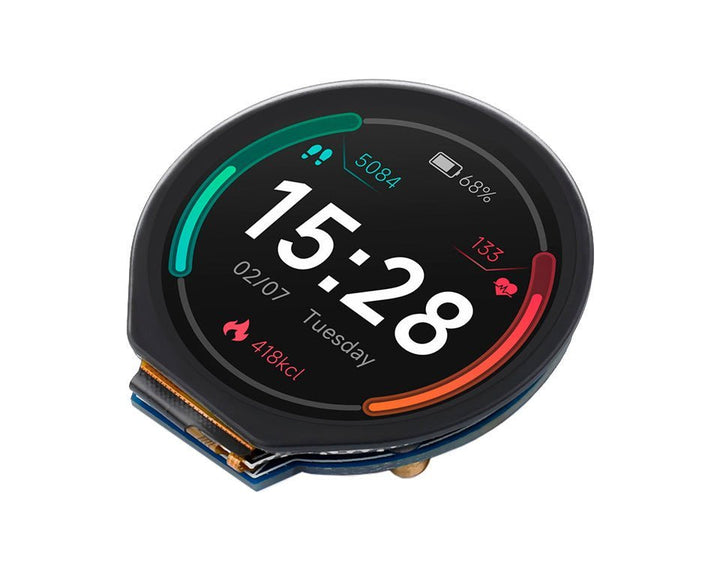

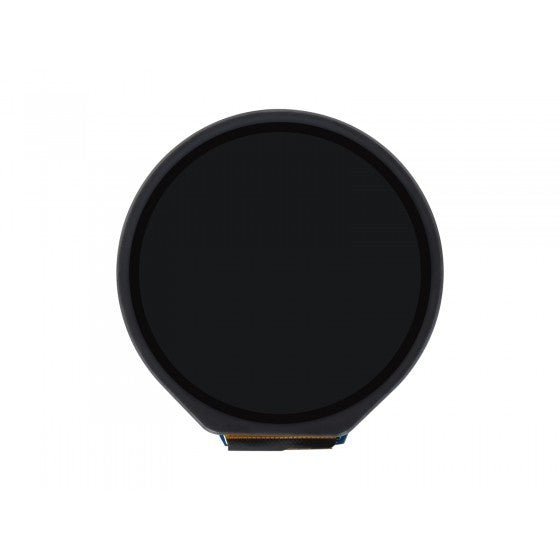

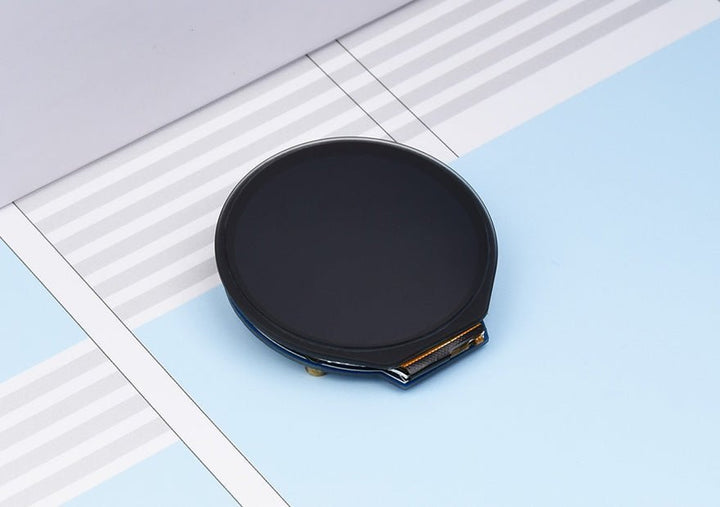

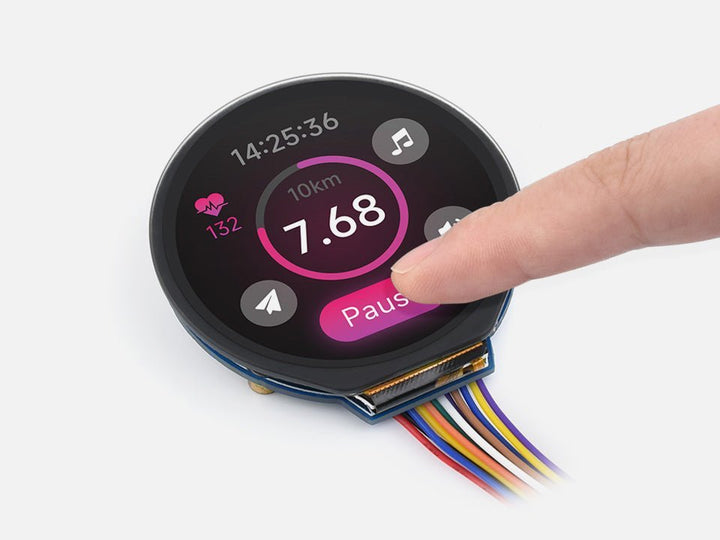

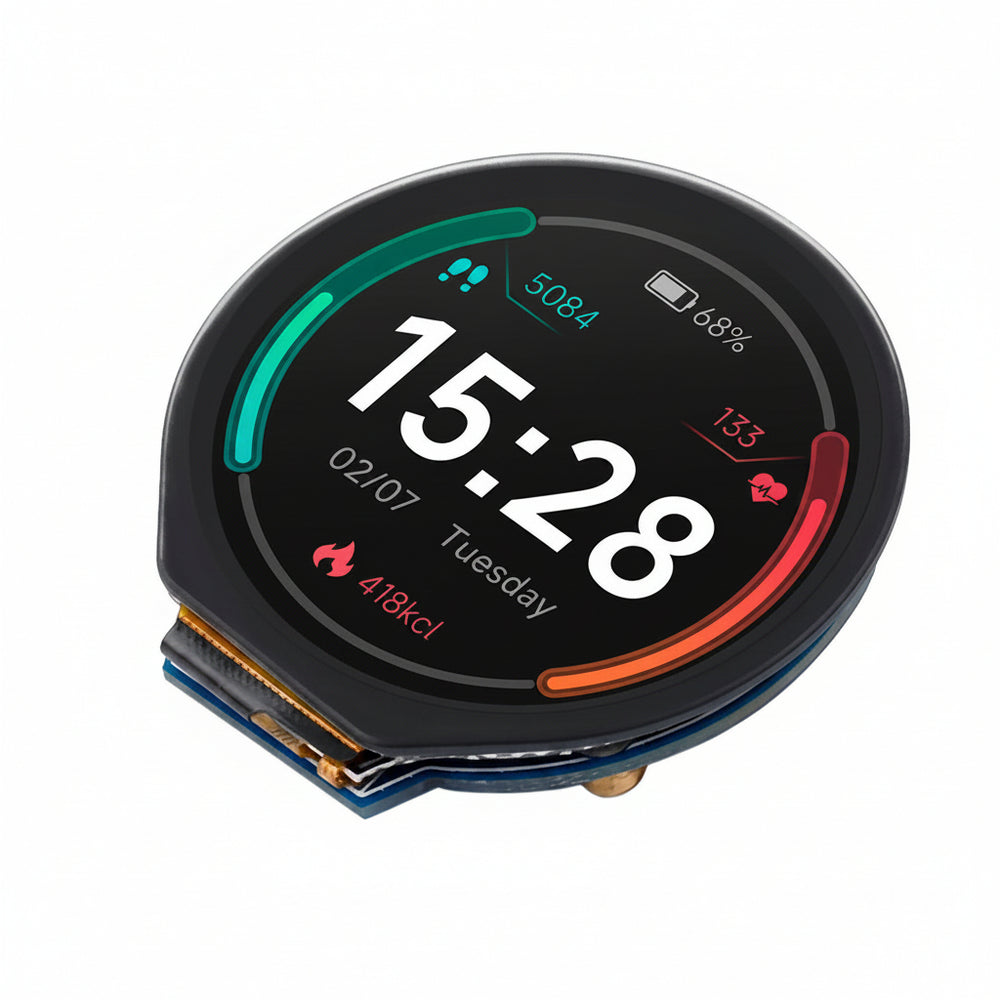

La pantalla táctil de 1.28 pulgadas de Waveshare es un módulo LCD redondo que combina un diseño compacto y moderno con características técnicas avanzadas, ideal para aplicaciones interactivas. Su resolución de 240×240 píxeles proporciona imágenes nítidas y detalladas, mientras que el panel IPS asegura colores vibrantes y amplios ángulos de visión. El módulo incluye una interfaz SPI de 4 hilos para la pantalla y una interfaz I2C para la funcionalidad táctil, permitiendo una integración sencilla en una variedad de plataformas, incluyendo Raspberry Pi, Arduino y STM32.
|
ESPECIFICACIONES TÉCNICAS |

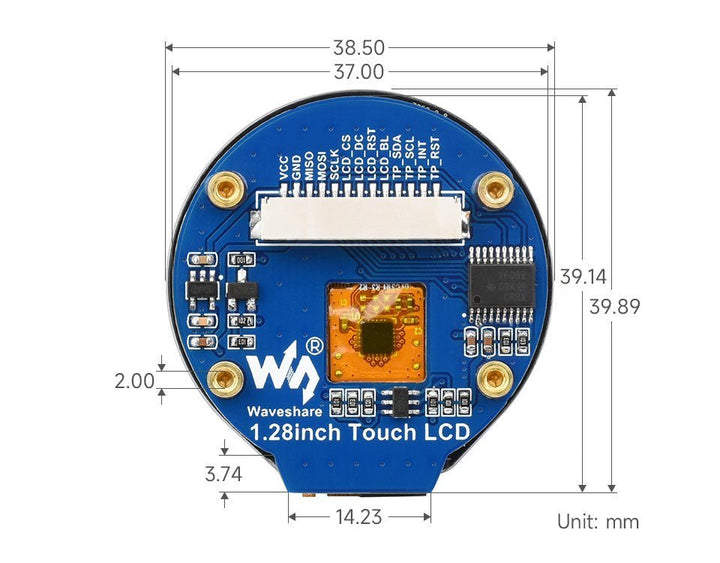

• Tamaño de pantalla: 1.28 pulgadas • Resolución: 240×240 píxeles • Profundidad de color: 65K RGB • Tecnología de panel: IPS (In-Plane Switching) para colores precisos • Ángulo de visión: 80° horizontal / 80° vertical • Brillo máximo: 500 cd/m² • Interfaz de pantalla: SPI de 4 hilos • Interfaz táctil: I2C • Controlador de pantalla: GC9A01 • Controlador táctil: CST816S • Voltaje de operación: 3.3V / 5V • Dimensiones del módulo: 39.89 × 38.50 mm • Diámetro visible de la pantalla: Φ32.4 mm • Consumo de energía: Bajo (dependiente del brillo y uso táctil) • Soporte táctil: Capacitivo, con gestos multitáctiles básicos. • Temperatura de operación: -20 °C a 70 °C • Temperatura de almacenamiento: -30 °C a 80 °C |
|
CARACTERÍSTICAS PRINCIPALES |
• Diseño redondo para aplicaciones estéticas y modernas • Pantalla táctil capacitiva de alta sensibilidad • Soporte para gestos básicos como deslizamiento y toque • Alta calidad de imagen gracias al panel IPS • Compatibilidad con plataformas populares de desarrollo (Raspberry Pi, Arduino, STM32) • Fácil integración en proyectos gracias a su tamaño compacto y conectores bien diseñados • Amplia gama de recursos de desarrollo y documentación en línea • Bajo consumo de energía, adecuado para dispositivos portátiles y alimentados por batería |
|
APLICACIONES |

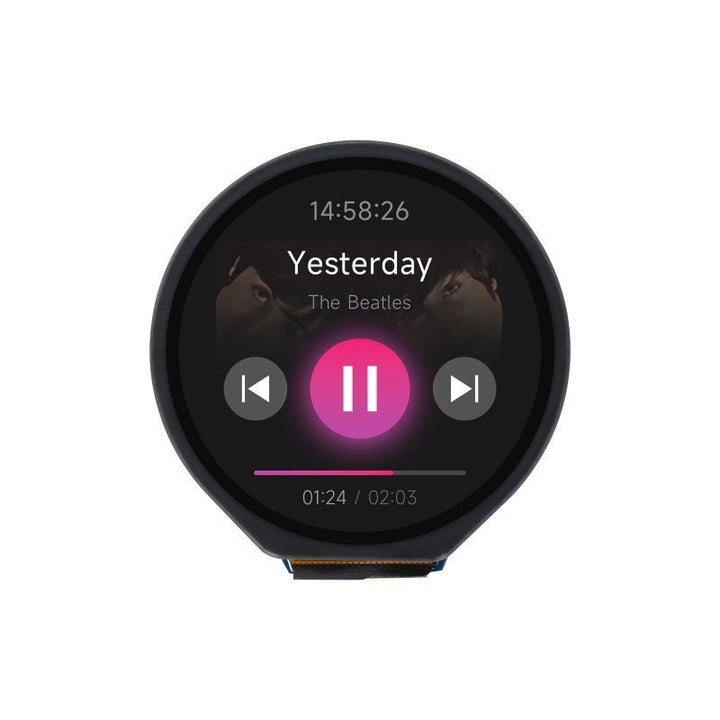

• Interfaces gráficas de usuario (GUI) en proyectos electrónicos • Sistemas de control y monitoreo en IoT (Internet de las Cosas) • Dispositivos portátiles y wearables • Controles táctiles para sistemas de automatización del hogar • Proyectos educativos y prototipos de interfaces táctiles • Dispositivos de visualización en aplicaciones industriales • Consolas de control en sistemas embebidos |
El módulo incluye recursos completos de desarrollo, tales como ejemplos y bibliotecas de software compatibles con Raspberry Pi, Arduino y STM32, lo que facilita su implementación en una amplia variedad de proyectos. Además, su diseño robusto y rango de temperatura operativo lo convierten en una excelente opción tanto para aplicaciones domésticas como industriales.
