Es una solución de interfaz de máquina humana (HMI) que combina una pantalla táctil TFT con un procesador a bordo y memoria, desarrollándose de forma gratuita y descargable NEXTION Editor de software Usando el NEXTION Software de edición,
puedes desarrollar rápidamente la interfaz gráfica HMI arrastrando y soltando componentes (gráficos, texto, botón, deslizador, etc.) Y las instrucciones ASCII basadas en texto para codificar cómo los componentes interactúan en el lado de la pantalla.

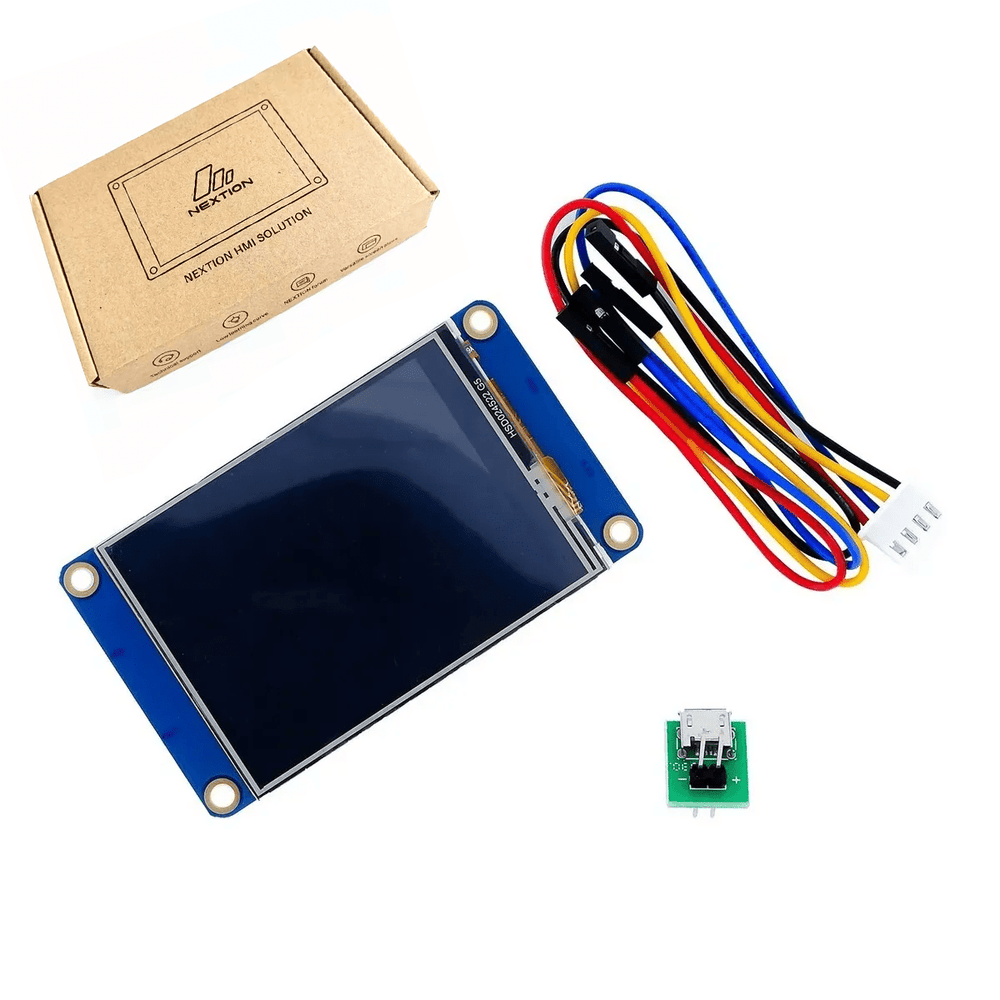

La pantalla LCD Nextion 2.4 pulgadas es un dispositivo de visualización inteligente ideal para desarrollar interfaces gráficas con Arduino y otros microcontroladores de reducidas prestaciones.
La diferencia entre una pantalla Nextion y otras pantallas LCD TFT a color, es que posee un controlador inteligente a bordo que permite acelerar las operaciones de dibujo y gráficos.
Además de que su control se realiza solamente con 2 pines del microcontrolador a través de una interfaz tipo serial (UART).
La pantalla dispone de memoria integrada para almacenar el firmware y las imágenes que forman la interfaz gráfica.
El controlador de pantalla envía comandos seriales al arduino cuando ocurre un evento, como el toque de un botón en la pantalla.
De igual forma el arduino puede enviar comandos para modificar la interfaz de usuario que se muestra en pantalla.
CARACTERÍSTICAS |
• Modelo: Nx3224t024 • Voltaje de Alimentación: 5 VDC • Corriente de Alimentación: 90 mA • Resolución de 320 x 240 • Compatible con Raspberry Pi, Arduino, etc. • 65,000 Colores • Pantalla LCD TFT con panel táctil resistivo integrado • Panel inteligente LCD Nextion 2.4" pulgadas • Fácil de conectar con interfaz serial de 4 hilos TTL • 4 MB de memoria Flash para el código de usuario e imágenes • Actualización de firmware mediante tarjeta microSD • Área de visualización de 36.7 x 48.9 mm • Brillo de la pantalla ajustable • Dimensiones: 75 x 43 x 12 mm • Peso: 28 g |
