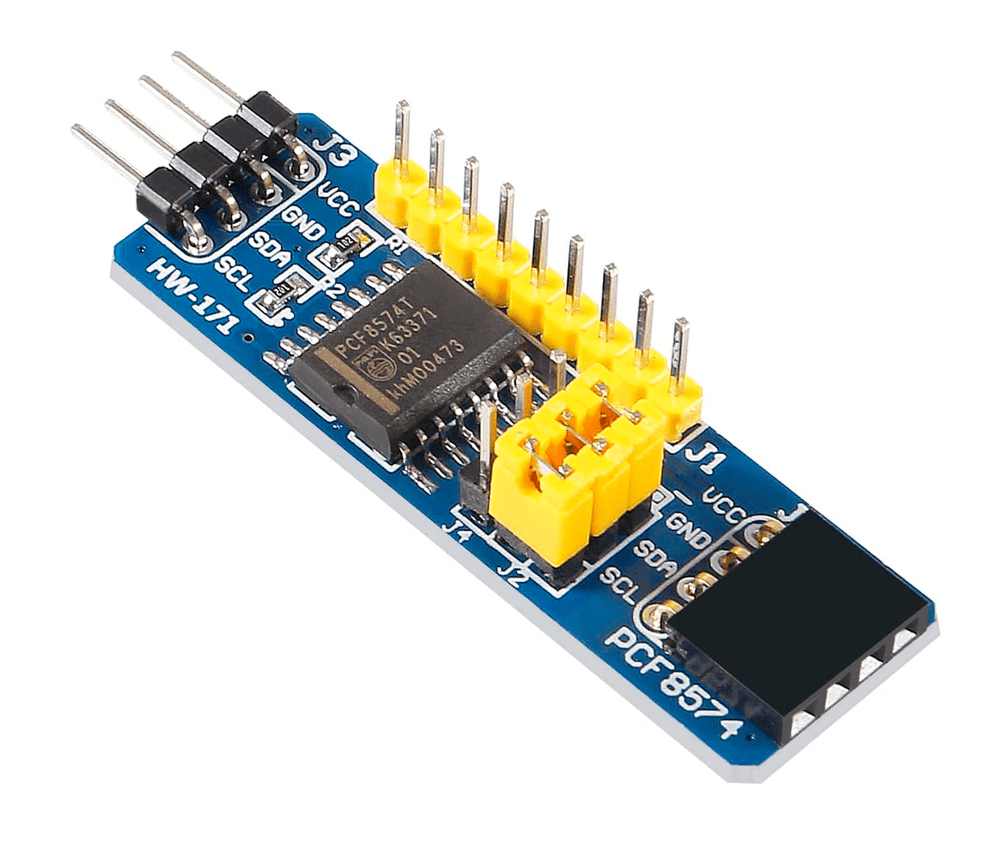

PCF8574 Expansor de Entradas y Salidas Digitales I2C 8 Bits
El módulo PCF8574 expansor de entradas y salidas digitales I2C de 8 bits es la solución ideal cuando tu proyecto con Arduino, ESP32, Raspberry Pi u otros microcontroladores se queda sin...
Alert me if this item is restocked.
We often restock popular items or they may be returned by the other customers. If you would like to be notified when this happens just enter your details below.
PCF8574 Expansor de Entradas y Salidas Digitales I2C 8 Bits
Respetamos su privacidad y no compartimos su correo electrónico con nadie.
Alert me if this item is restocked
Hemos cancelado su solicitud.
El módulo PCF8574 expansor de entradas y salidas digitales I2C de 8 bits es la solución ideal cuando tu proyecto con Arduino, ESP32, Raspberry Pi u otros microcontroladores se queda sin pines disponibles. Gracias a su interfaz I2C, te permite controlar hasta 8 líneas digitales usando solo dos cables (SDA y SCL), liberando recursos en tu placa principal y simplificando el cableado. Sus pines configurables mediante jumpers de dirección facilitan conectar varios módulos en el mismo bus para ampliar aún más el número de E/S, manteniendo un diseño ordenado y compacto en tu protoboard o PCB. Es perfecto para manejar teclados, botones, relés, LEDs y cualquier dispositivo digital de baja potencia de forma sencilla y fiable.
|
ESPECIFICACIONES TÉCNICAS |
• Chip: PCF8574 – expansor de E/S de 8 bits para bus I2C • Interfaz de comunicación: I2C (líneas SDA y SCL) • Rango de tensión de alimentación del chip: 2,5 V a 6 V DC (compatible con sistemas a 3,3 V y 5 V) • Velocidad de bus: hasta 100 kHz (modo estándar I2C) • Número de pines de E/S: 8 pines digitales quasi-bidireccionales (P0–P7) • Pines de dirección hardware: A0, A1, A2 (permite hasta 8 módulos PCF8574 en el mismo bus I2C, hasta 64 E/S) • Tipo de montaje: módulo PCB con cabeceras tipo pin (header) para I2C y E/S |
|
CARACTERÍSTICAS |
• Expande fácilmente las entradas y salidas digitales de tu microcontrolador usando solo dos pines I2C • Ideal para proyectos con muchos botones, indicadores LED, relés o teclados matriciales • Configuración de dirección mediante jumpers A0, A1 y A2 para usar varios módulos en el mismo bus sin conflictos • Compatible con plataformas populares como Arduino, ESP8266/ESP32, Raspberry Pi y otras placas con soporte I2C • E/S quasi-bidireccionales: cada pin puede funcionar como entrada o salida sin líneas adicionales de control • Dimensiones: 54,5 mm (largo total) x 16 mm (ancho); altura de la placa sin pines aprox. 48 mm |
