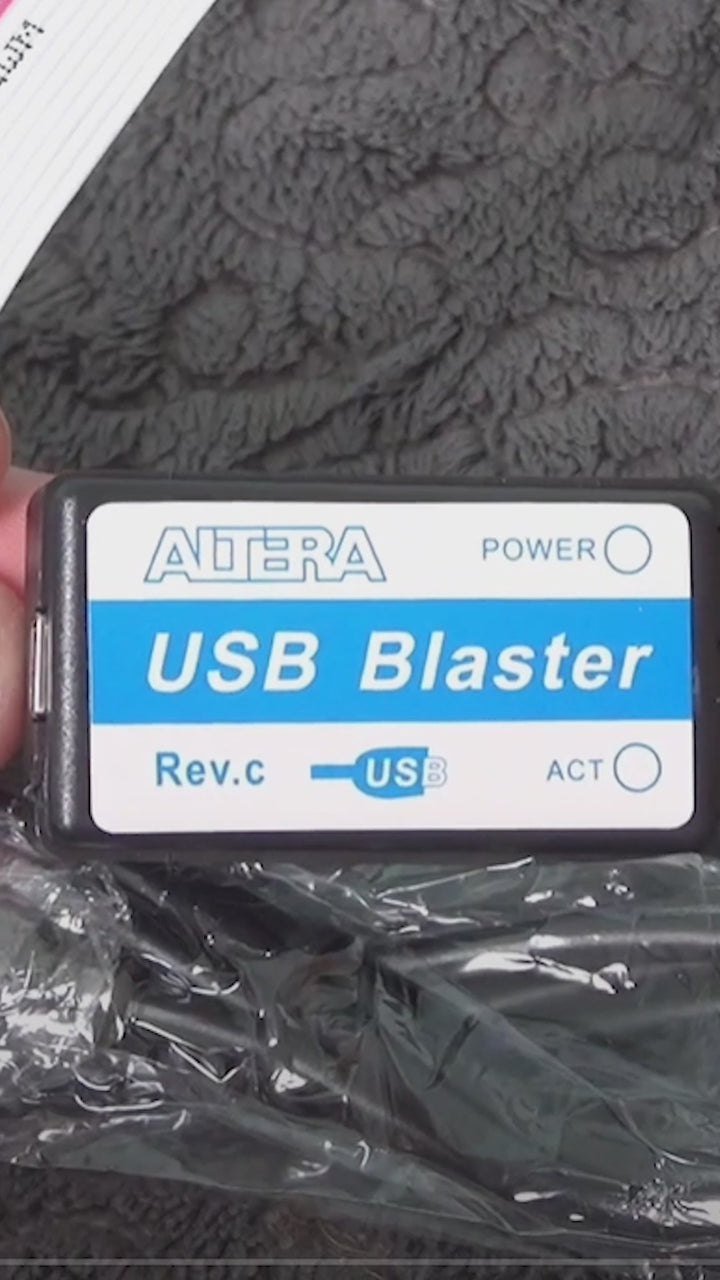

Programador Usb Blaster Compatible Altera Jtag Fpga Cpld
Alert me if this item is restocked.
We often restock popular items or they may be returned by the other customers. If you would like to be notified when this happens just enter your details below.
Programador Usb Blaster Compatible Altera Jtag Fpga Cpld
Respetamos su privacidad y no compartimos su correo electrónico con nadie.
Alert me if this item is restocked
Este programador soporta toda la gama de productos de Altera programables por JTAG. Además, dependiendo del modelo del dispositivo a programar tiene capacidades para depuración y análisis de señales lógicas.
Para programar los FPGA y CPLD de Altera se utiliza el software Quartus, existe también una versión gratuita: Quartus lite. Quartus es la suite de Altera (ahora Intel) para programar, configurar y usar sus productos, tiene soporte total para el Mini USB Blaster y todas sus características.
PARA LA CONEXIÓN
1) - Revisa que la tarjeta objetivo esté sin energía
2) - Conecta el USB Blaster al puerto USB
3) - Conecta el cable JTAG a la tarjeta objetivo
4) - Energiza la tarjeta objetivo
PARA DESCONECTAR
• 1 - Desenergiza la tarjeta objetivo
• 2 - Desconecta el cable JTAG
• 3 - Desconecta el USB Blaster del puerto USB
| ESPECIFICACIONES TÉCNICAS | • Voltaje soportado: 1.0 ~ 5.5 V • Compatible con el USB Blaster original de Altera • Soporta todos los dispositivos Altera • Soporta Kea Cyclone FPGA • Modos: JTAG, AS, PS • Soporta depuración de núcleos embebidos NiosII • Soporta el analizador lógico SignalTap II de Quartus II |
| CARACTERÍSTICAS | • Dimensiones cable usb: 808 mm • Dimensiones cable jtag: 255 mm • Peso: 41 g |
| INCLUYE | • 1 - Cable USB • 1 Cable JTAG |
