Descripción
El 74HC595 es un registro de desplazamiento de 8 bits con entrada en serie y salida en paralelo, ideal para expandir la cantidad de pines de salida en proyectos electrónicos. Este integrado cuenta con características que lo hacen eficiente en términos de consumo de energía y adecuado para aplicaciones que requieren un control preciso y confiable.
|
ESPECIFICACIONES TÉCNICAS |
• Tipo: Registro de desplazamiento 8-bit • Rango de voltaje de operación: 2V a 6V • Corriente de salida: ±6 mA a 5V • Consumo de energía: Máximo 80 µA ICC • Tiempo de propagación típico (tpd): 13 ns • Salidas de alta corriente: Hasta 15 cargas LSTTL • Entradas de baja corriente: Máximo 1 µA |
|
CARACTERÍSTICAS |
• Registro de desplazamiento con borrado directo • Salidas en paralelo con 3 estados • Entradas separadas para reloj del registro de desplazamiento y almacenamiento • Entrada en serie y salida en cascada para expansión • Compatible con una amplia gama de aplicaciones, como control de LED, switches de red y servidores • Diseño eficiente en consumo y confiable en operación |

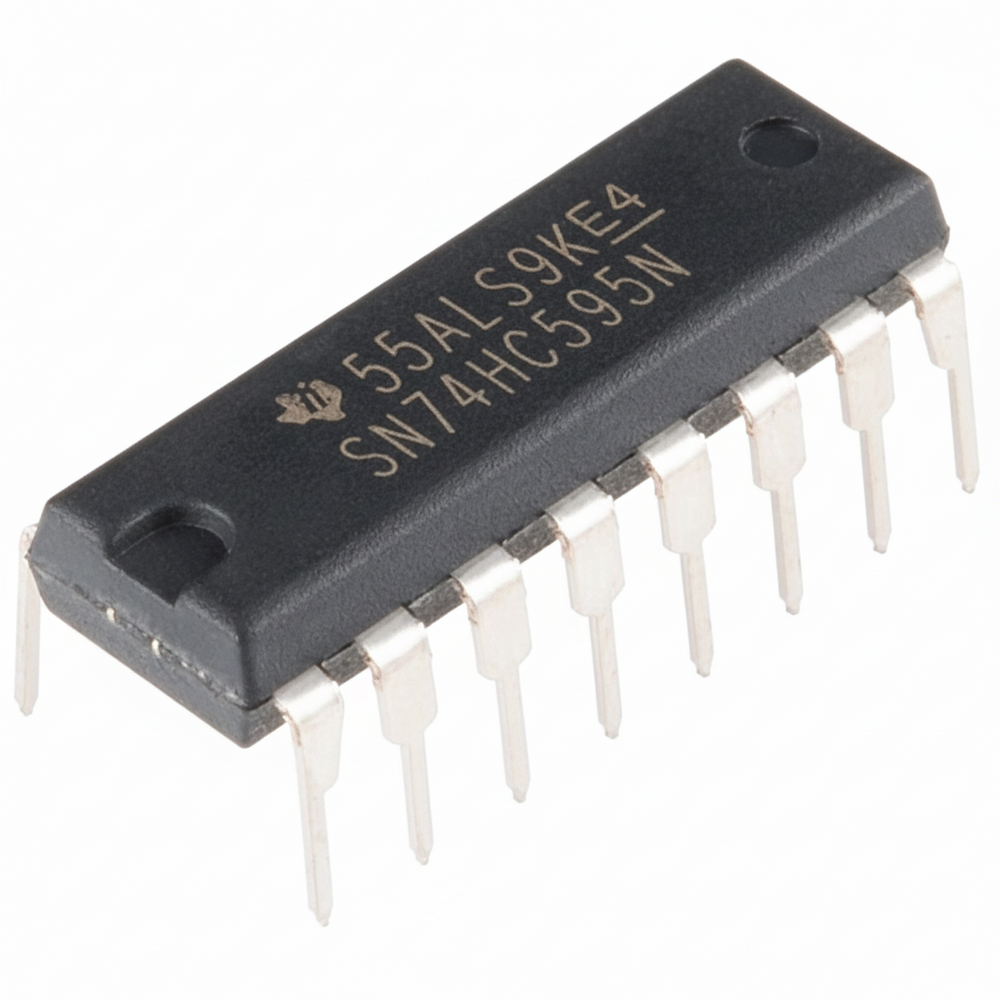

SN74HC595N Registro de Corrimiento de 8 bits 74HC595 en Serie/Paralelo con tres estados
$ 7.00
