Descripción

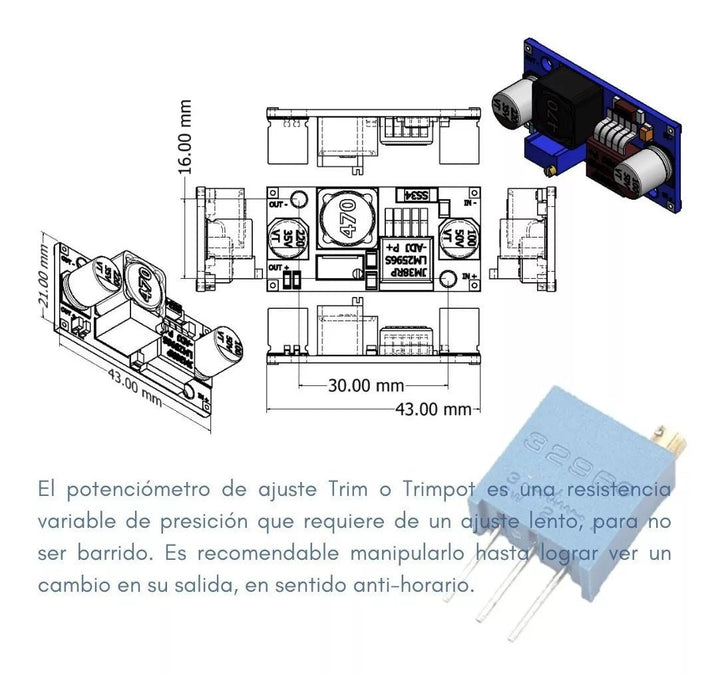

NOTA: El Trimpot es virgen por lo que se tiene que mover para que el regulador comience a trabajar y es de regulación lenta (MOVER EL TRIMPOT DE MANERA LENTA: para que no se barra)
El Lm2596 es un circuito integrado monolítico adecuado para el diseño fácil y conveniente de una fuente de conmutación tipo Buck. Es capaz de conducir una corriente de hasta 3 A. Maneja una carga con excelente regulación de línea y bajo voltaje de rizado. para el uso con microcontroladores, Arduino, PICs, Raspberry Pi, fuentes variables, drivers para leds, etc.
ESPECIFICACIONES TÉCNICAS |
• Voltaje de entrada: 4.5 ~ 40 V • Voltaje de salida: 1.5 ~ 35 V (Ajustable) • Basada en el regulador LM2596 • Corriente de salida: Máxima 3 A • Dimensiones: 43 x 20 x 14 mm • Frecuencia de switching: 150 KHz • Está disponible con voltaje de salida ajustable • Reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación • Te permite tener un voltaje regulado a partir de una fuente de alimentación con un voltaje mayor: por ejemplo si tienes una fuente de 12 V puedes regularlos a 5 V, 3.3 V, 2.2 V, etc. |

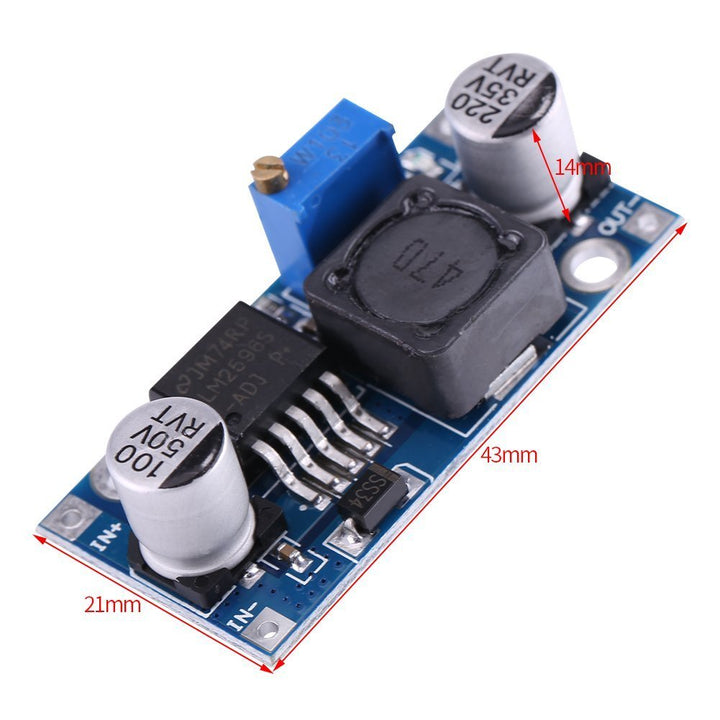

CARACTERÍSTICAS | • Dimensiones: 43 x 21 x 13 mm • Peso: 11.95 g |

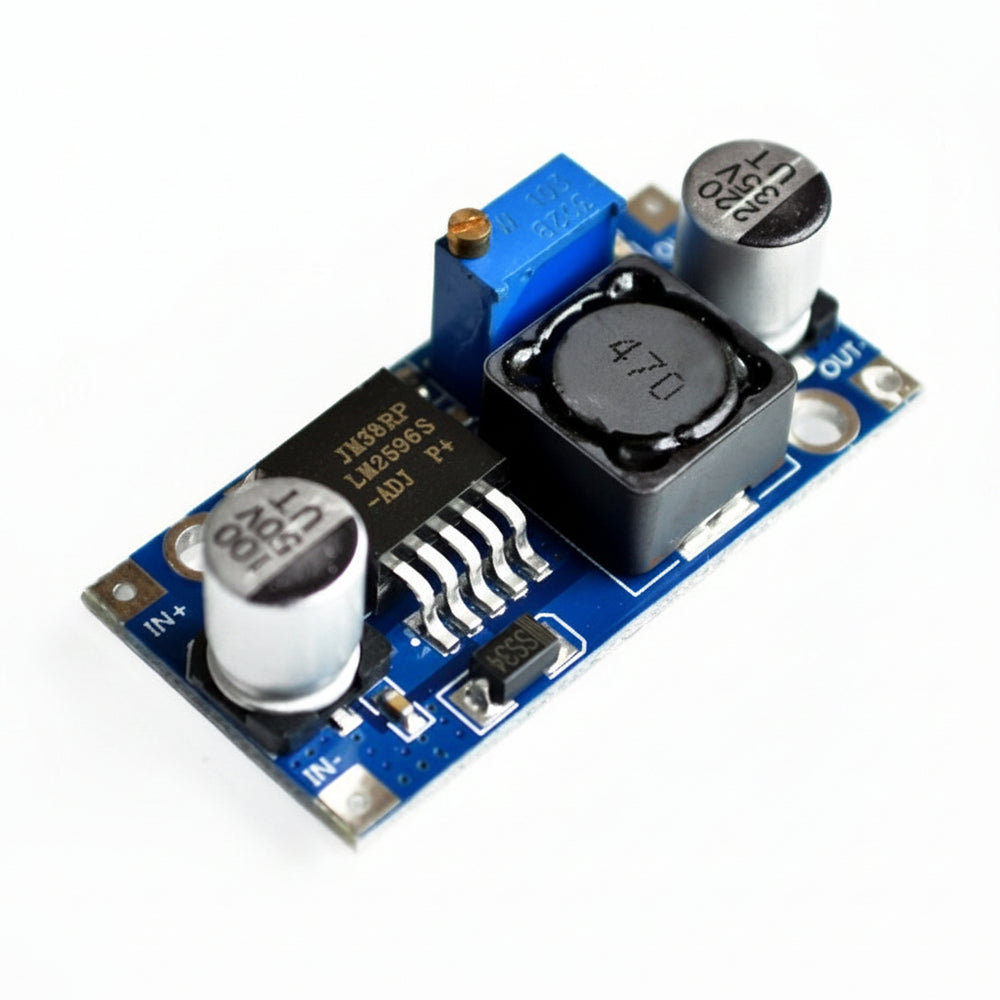

Regulador De Voltaje Dc-dc Lm2596
