Descripción
El SCT - 013 permite conocer la magnitud de corriente alterna que circula en un conductor sin necesidad de abrir el circuito para su instalación, por lo cual es excelente para monitorear consumos de energía y equipos de medición de CA.
Para su operación solamente hace falta “engancharlo” al conductor en cuestión y a su salida obtendremos una señal directamente proporcional a la corriente que circula en el circuito. Puede usarse en conjunto con cualquier microcontrolador como PICs y Arduino.
Para su operación solamente hace falta “engancharlo” al conductor en cuestión y a su salida obtendremos una señal directamente proporcional a la corriente que circula en el circuito. Puede usarse en conjunto con cualquier microcontrolador como PICs y Arduino.
| ESPECIFICACIONES TÉCNICAS | • Rango de entrada de corriente: 0 ~ 100 A • Rango de salida de corriente: 0 ~ 50 mA • No linealidad: ± 3 % • Tamaño de la apertura: 13 x 13 mm • Conector: estándar plug 3.5 mm • Resistencia Dieléctrica: 6000 V AC / 1 min • Temperatura de trabajo: - 25 ~ 70 °C • Clasificación anti-flama: UL94 - V0 • Resistencia mecánica: > 500 (20 °C) |
| CARACTERÍSTICAS |
• Largo de Cable: 103 cm
• Material del núcleo: Ferrita • Material de la carcasa: plástico • Dimensiones: 32 x 57 x 21.2 mm
|
Documentación y recursos
Documentación
Recursos

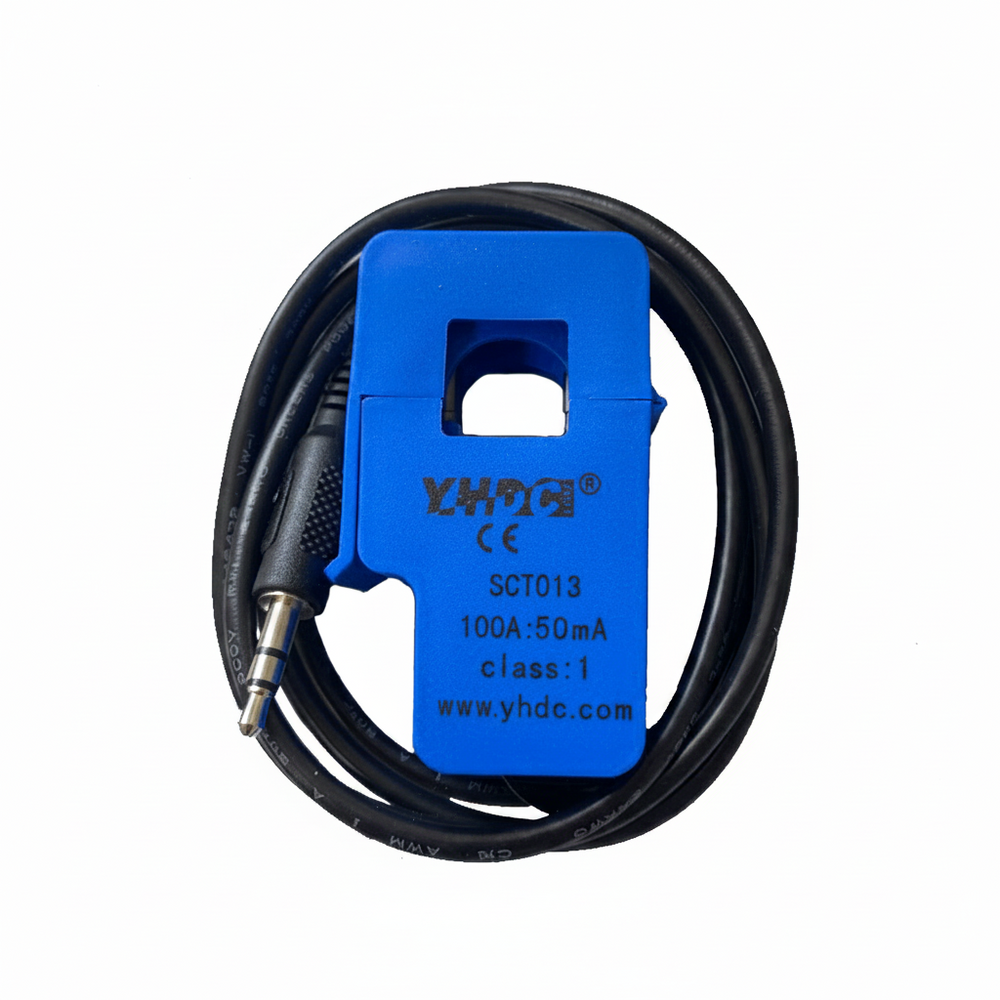

Sensor De Corriente Alterna Ac Sct-013 50mA 100a No Invasivo
