Descripción

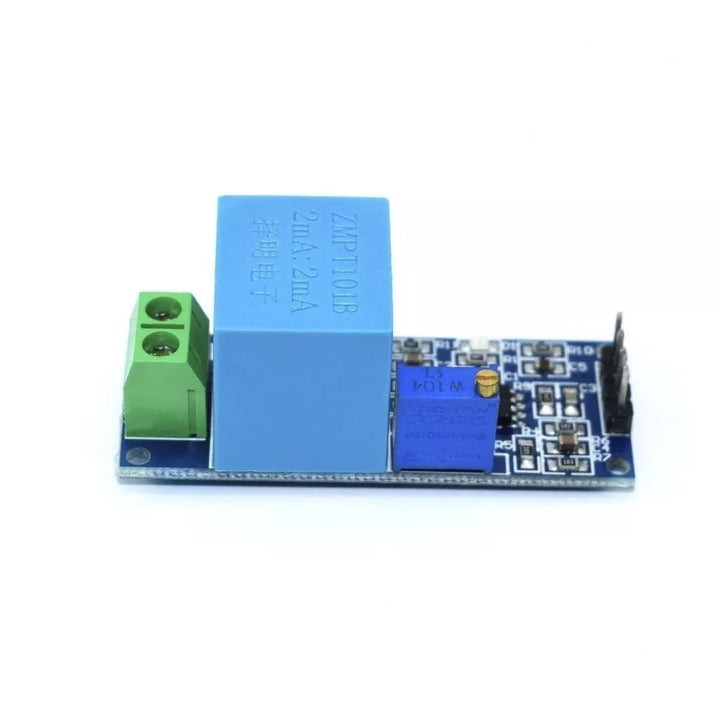

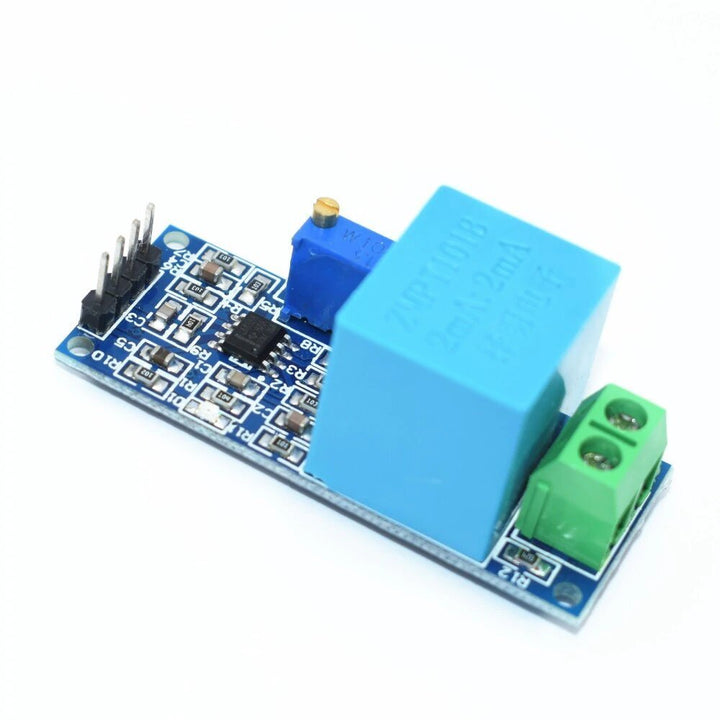

El Sensor De Voltaje AC es un módulo utilizado para medir la tensión de fase de Corriente Alterna. El sensor de voltaje AC está diseñado a partir de un transformador, por lo que se puede utilizar para medir el voltaje de Corriente Alterna. Ideal para aplicaciones de monitoreo de energía eléctrica, utilizado en aplicaciones de domótica e IoT (Internet of Things) como: Medidores de energía conectados a internet por Wifi/Bluetooth / GSM / LoRa. Puede medir el voltaje AC.
|
ESPECIFICACIONES TÉCNICAS
|
• Voltaje de suministro: 5 ~ 30 V • Transformador de voltaje: transformador de micro voltaje de precisión integrado • Circuito amplificador operativo: circuito amplificador de alta precisión, la señal para hacer el muestreo exacto y La compensación adecuada • Salida de voltaje de modo: en 250 VCA (ajustable) • Señal de salida: la señal de salida para la onda sinusoidal, la forma de onda de la mediana (componente CC) • Esta equipado con ZMPT101B |
|
MANUAL |
• Ajustar el potenciómetro puede cambiar la amplitud de la forma de onda de salida (el proceso de ajuste no cambia el medio valor) • La forma de onda cambia en el rango de 0 VCC entre; en el proceso de aumentar la amplitud si la distorsión de la forma de onda, se puede aumentar adecuadamente con voltaje de funcionamiento VCC para resolver • Si el valor medio de la forma de onda se cambia a 0, un condensador de aproximadamente 105 pF se puede conectar en serie en el terminal de salida para filtrar el componente DC |
| CARACTERÍSTICAS |

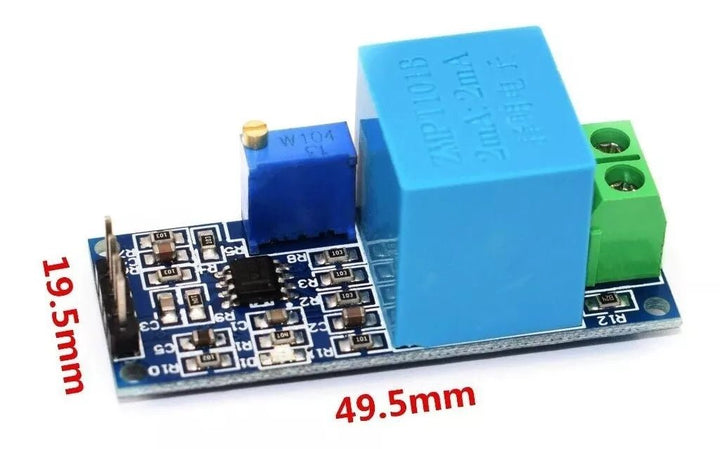

• Dimensiones: 49.50 x 19.50 x 21 mm • Peso: 20 g |
Documentación y recursos
Documentación
Recursos

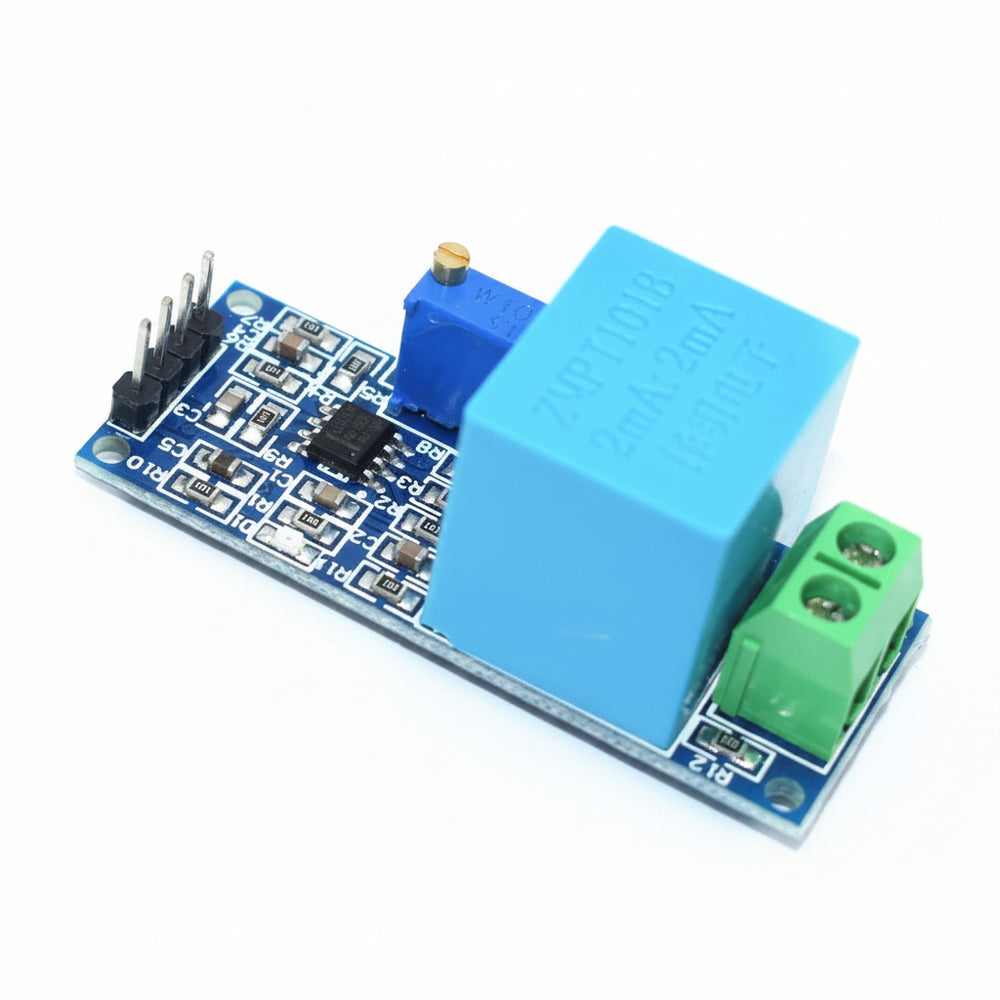

Sensor De Voltaje Ac Zmpt101b Transformador De Tensión
