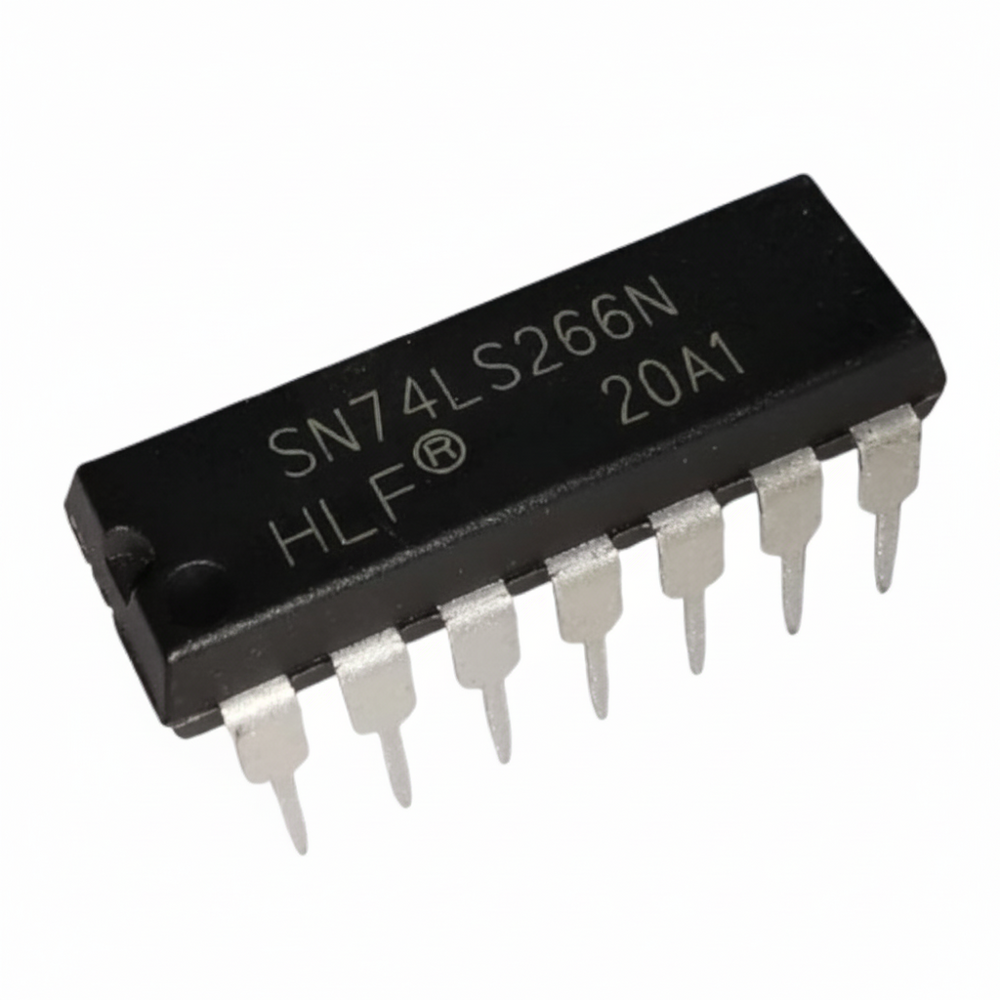

74LS266 Compuerta SN74LS266N XNOR TTL

$ 19.26

El SN74LS266N es un circuito integrado de lógica bipolar que incorpora cuatro compuertas XNOR independientes de 2 entradas con salidas de colector abierto. Diseñado para aplicaciones de lógica digital, comparación de...

Inicia sesión para usar la lista de deseosComparar
×
74LS266 Compuerta SN74LS266N XNOR TTL

We often restock popular items or they may be returned by the other customers. If you would like to be notified when this happens just enter your details below.

74LS266 Compuerta SN74LS266N XNOR TTL

Por favor seleccione variante
Por favor ingrese el nombre
Dirección de correo electrónico no válida
Número de móvil requerido Número invalido Código de país no válido Demasiado corto Demasiado largo ✓Válido
Ainult lihttekst ei ole sõnumis lubatud Sõnumi pikkus peab olema 250 tähemärki
El país es obligatorio

Si WhatsApp no puede entregar tu alerta, es posible que la enviemos por SMS al mismo número.

Su notificación ha sido registrada. Cerca

Respetamos su privacidad y no compartimos su correo electrónico con nadie.

×

SKU: XNOR
Disponibilidad : En stock Hacer un pedido Agotado
Categorías: Básico Para Estudiantes Compuertas Lógicas Novedades - Lo Último en Tecneu Semiconductores y Componentes Electrónicos
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Descripción

El SN74LS266N es un circuito integrado de lógica bipolar que incorpora cuatro compuertas XNOR independientes de 2 entradas con salidas de colector abierto. Diseñado para aplicaciones de lógica digital, comparación de datos y sistemas TTL, permite conectar varias salidas para realizar comparaciones de múltiples bits. Su encapsulado PDIP de 14 pines facilita el montaje en protoboards, zócalos y tarjetas de circuito impreso, convirtiéndolo en una solución práctica para desarrollo, mantenimiento y diseño de circuitos electrónicos.

ESPECIFICACIONES TÉCNICAS

 • Modelo: SN74LS266N
• Función lógica: XNOR (NOR exclusiva)
• Número de compuertas: 4
• Entradas por compuerta: 2
• Tipo de salida: Colector abierto
• Tecnología: Lógica bipolar LS / TTL
• Tensión de alimentación: 4.75 V a 5.25 V
• Encapsulado: PDIP (N)
• Número de pines: 14
• Temperatura de operación: 0 °C a 70 °C
• Cumplimiento RoHS: Sí
CARACTERÍSTICAS

 • Integra cuatro compuertas XNOR independientes en un solo circuito integrado
• Puede utilizarse como comparador digital de 4 bits
• Salidas de colector abierto que permiten interconectar salidas para comparaciones de múltiples bits
• Diodos de sujeción en las entradas para simplificar el diseño del sistema
• Compatible con la mayoría de los circuitos TTL
• Encapsulado DIP adecuado para prototipado, reparación y montaje en PCB
• Dimensiones aproximadas del cuerpo: 18.92–19.69 mm de largo × 6.10–6.60 mm de ancho × 5.08 mm de alto máximo
