Descripción
El 74LS02 es un circuito integrado lógico que contiene cuatro puertas NOR de dos entradas, diseñado para aplicaciones digitales de alta velocidad. Pertenece a la familia TTL (Transistor-Transistor Logic) y ofrece alta confiabilidad y bajo consumo de energía, ideal para sistemas de control, conmutación y procesamiento de datos.
|
ESPECIFICACIONES TÉCNICAS |
• Función lógica: NOR de 2 entradas • Número de puertas: 4 (Quad 2-Input) • Familia lógica: LS (Low-Power Schottky) • Número de líneas de entrada: 8 • Número de líneas de salida: 4 • Tipo lógico: Puertas NOR • Corriente de salida nivel bajo: 8 mA • Corriente de salida nivel alto: -400 µA • Voltaje de alimentación: 4.75 V a 5.25 V • Corriente operativa: 27 µA típico • Tiempo de retardo de propagación: 10 ns típico • Encapsulado: PDIP-14 • Dimensiones: 19.3 mm (largo) x 6.35 mm (ancho) x 4.57 mm (alto) • Temperatura de operación: 0 °C a +70 °C • Tipo de entrada y salida: TTL • Estilo de montaje: Through Hole (montaje en agujero pasante) • Empaquetado: DIP-14 • Peso: 1 g |
|
CARACTERÍSTICAS PRINCIPALES |
• Alta velocidad de operación con bajo consumo de energía. • Compatible con niveles lógicos TTL estándar • Diseño compacto y fácil de integrar en circuitos digitales • Baja corriente operativa para mayor eficiencia • Amplio rango de temperaturas de trabajo para aplicaciones variadas. • Alta confiabilidad y durabilidad. • Disponible en encapsulado PDIP-14 para montaje en agujero pasante |
|
APLICACIONES |
• Implementación de funciones lógicas NOR en sistemas digitales • Sistemas de control industrial y automatización. • Circuitos de procesamiento y conmutación de datos • Equipos de comunicación digital • Diseños educativos y prototipos electrónicos |

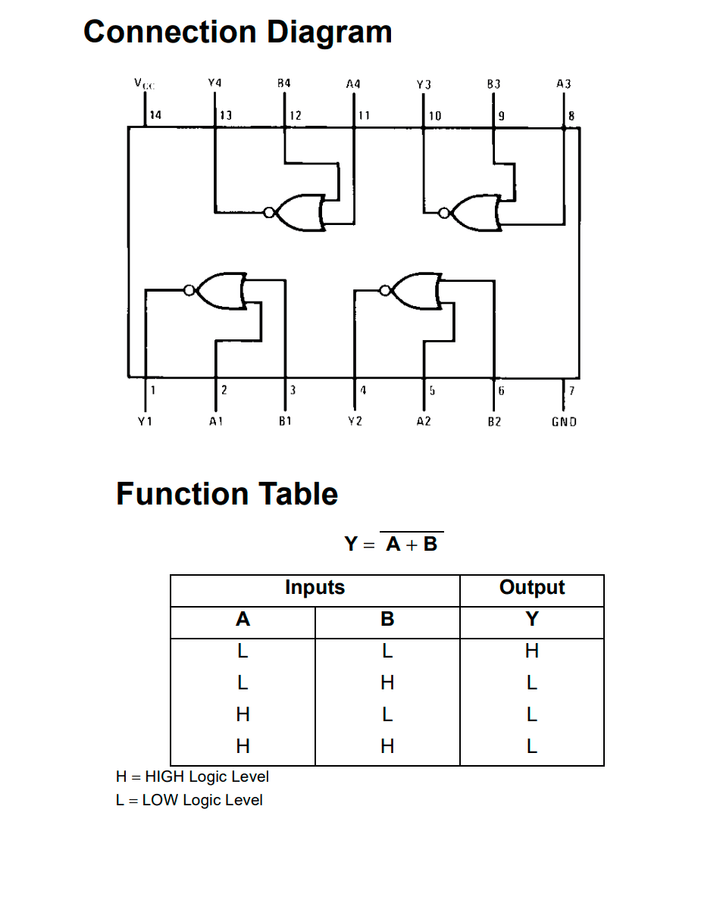

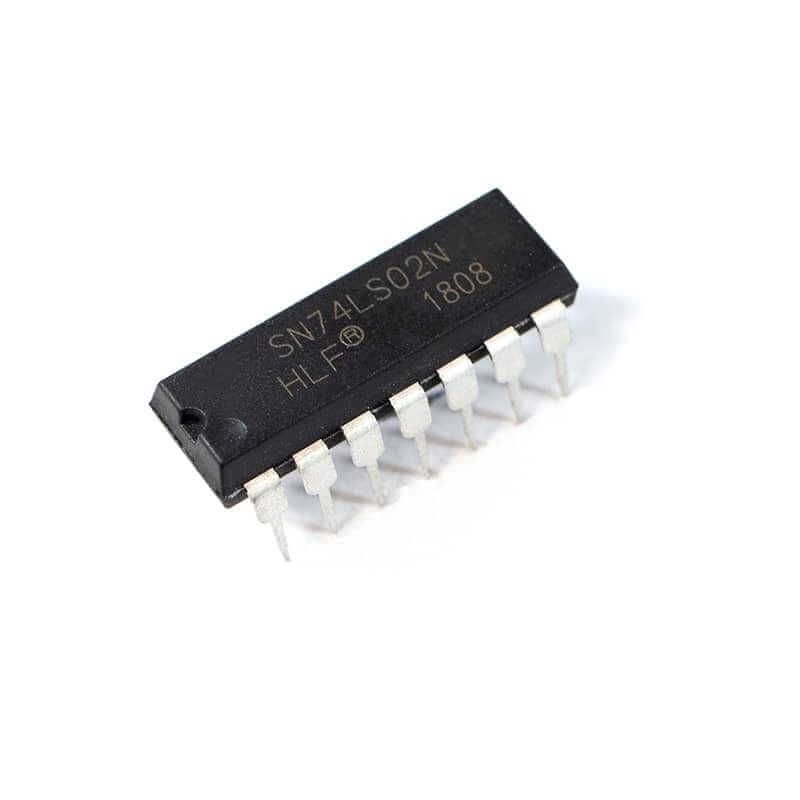

SN74LS02N Compuerta NOR 74LS02 DIP-14
$ 8.00
