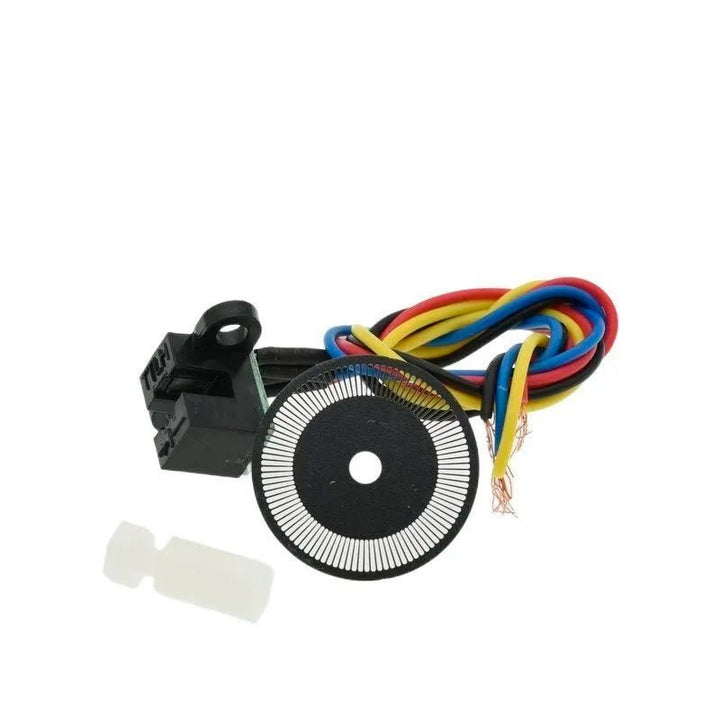

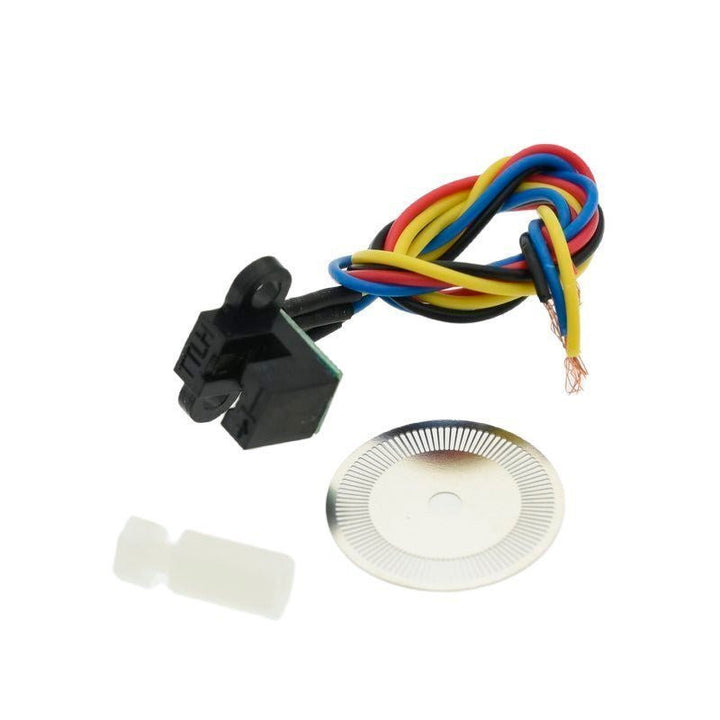

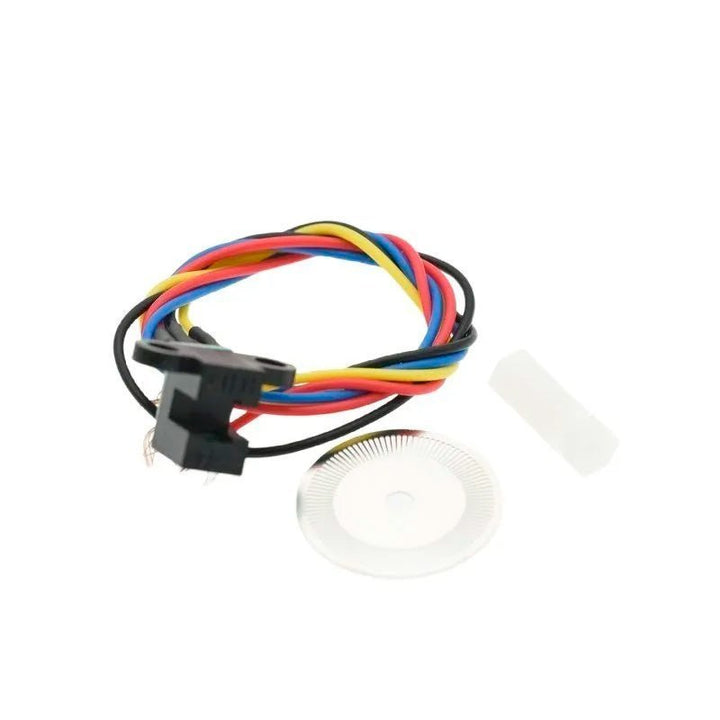

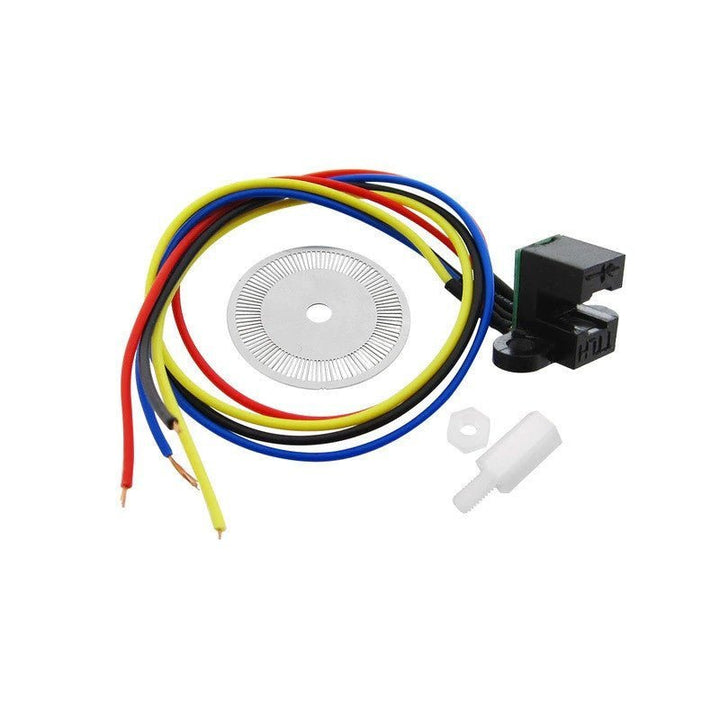

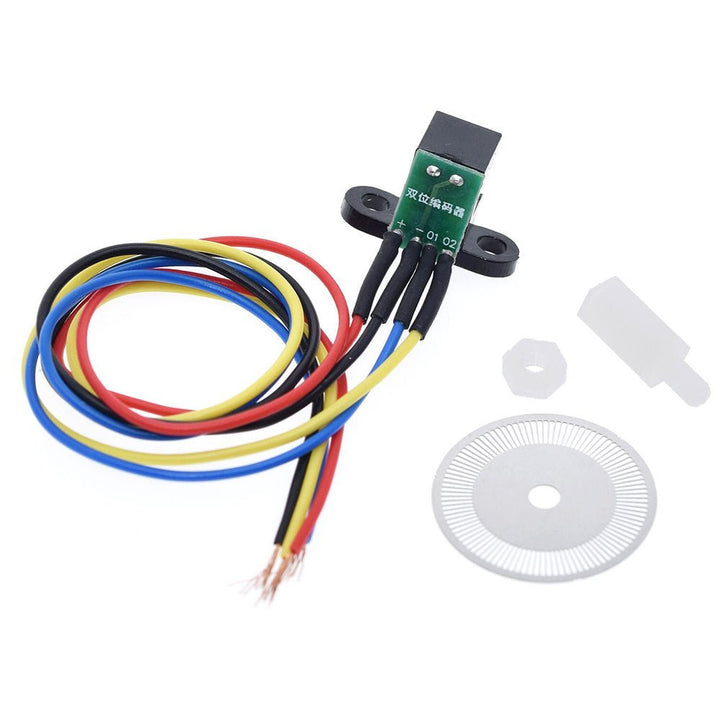

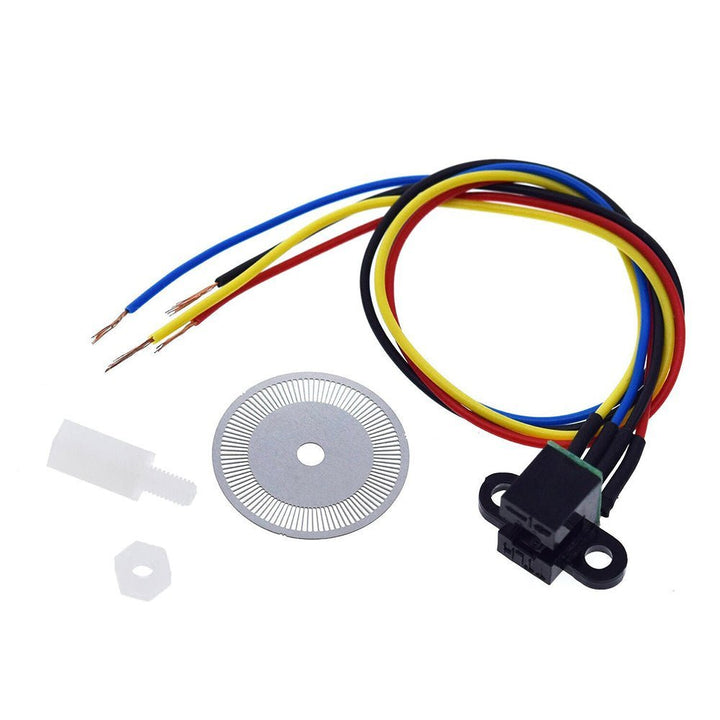

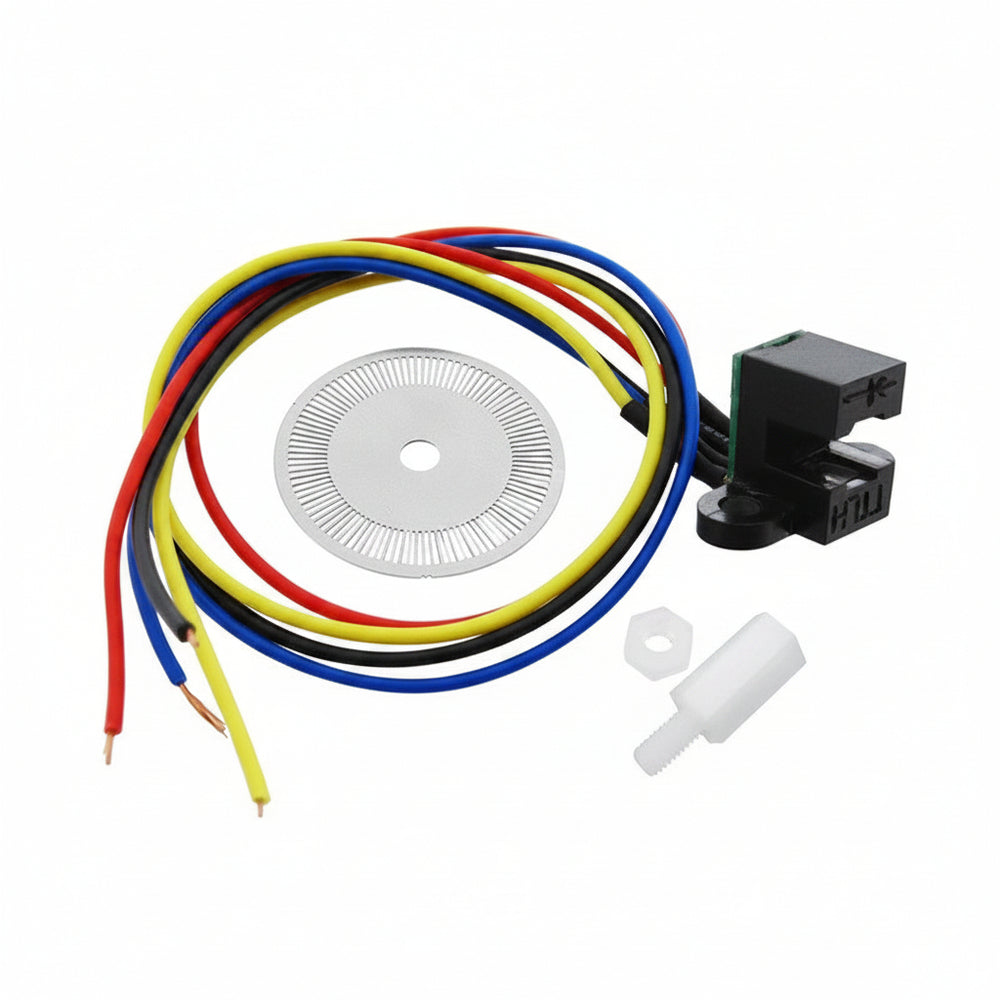

Este módulo codificador utiliza un disco con 100 pulsos y un diseño opto ranurado con un transmisor de infrarrojos y un fotodiodo montado en él. Este sensor es comúnmente utilizado como interruptor de sensor de posición (interruptor de límite) o como sensor de codificación de posición para determinar la posición de una rueda.
El Sensor de Velocidad Fotoeléctrico con disco de 100 pulsos es ideal para la detección de objetos sin contacto. En la práctica, es útil para el control de posición y velocidad de motores, servomecanismos de posición y velocidad, robots de automatización, maquinaria controlada numéricamente, impresoras y plotters computarizados.
| ESPECIFICACIONES TÉCNICAS | Sensor: • Voltaje de operación: 5 VCD • Pines: * Rojo: VCC. * Negro: GND. * Azul: Señal de salida cuadrada (Primer pulso cuando gira hacia adelante). * Amarillo: Señal de salida cuadrada (Primer pulso cuando gira hacia atrás) Disco: • Divisiones: 100 líneas |

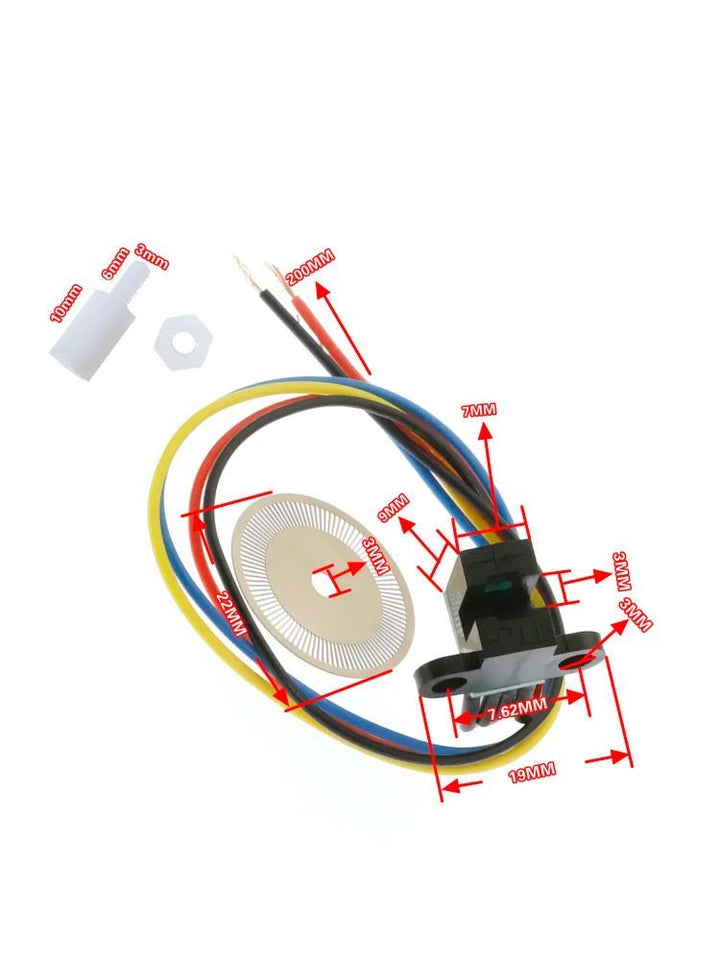

| CARACTERÍSTICAS | Sensor: • Dimensiones: 18 x 11 x 9 mm • Longitud Cable: 20 cm • Peso: 4 g Disco: • Material: acero • Dimensiones: 22 x 22 x 0.3 mm • Agujero: 3.5 mm • Peso: 1 g |
INFORMACIÓN COMPLEMENTARIA

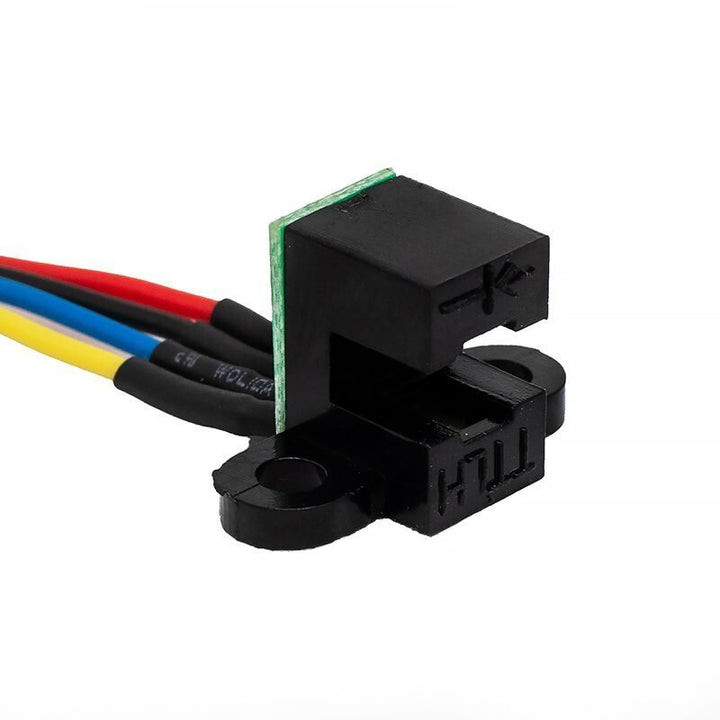

• El módulo incluye un LED de infrarrojos y un fotodiodo montados uno frente al otro, ambos encapsulados en un cuerpo de plástico.
• El sensor de velocidad opera con dos entradas: una amarilla y otra azul. Ambos cables transmiten señales en niveles TTL, por lo que pueden conectarse directamente a una tarjeta de desarrollo o a un microcontrolador.

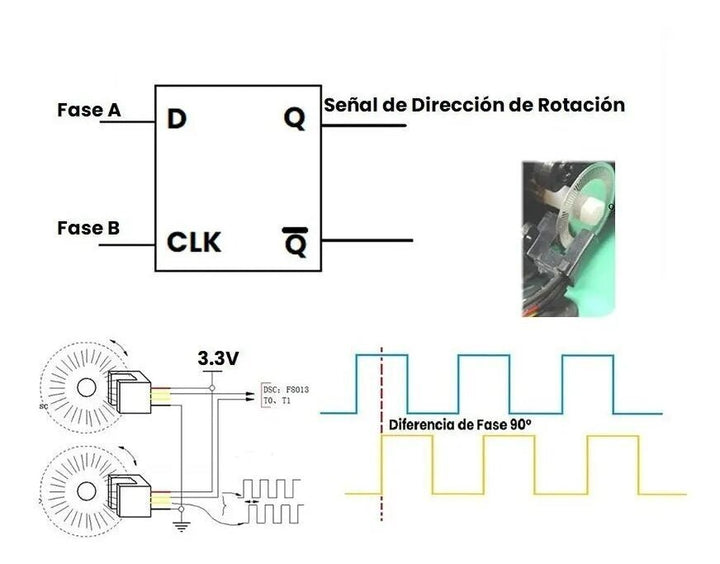

• La medición, ya sea positiva o negativa, se basa en la diferencia entre los niveles de las señales.
• Cable Amarillo: El primer pulso indica que el giro es hacia atrás.
• Cable Azul: El primer pulso indica que el giro es hacia adelante.
