Descripción

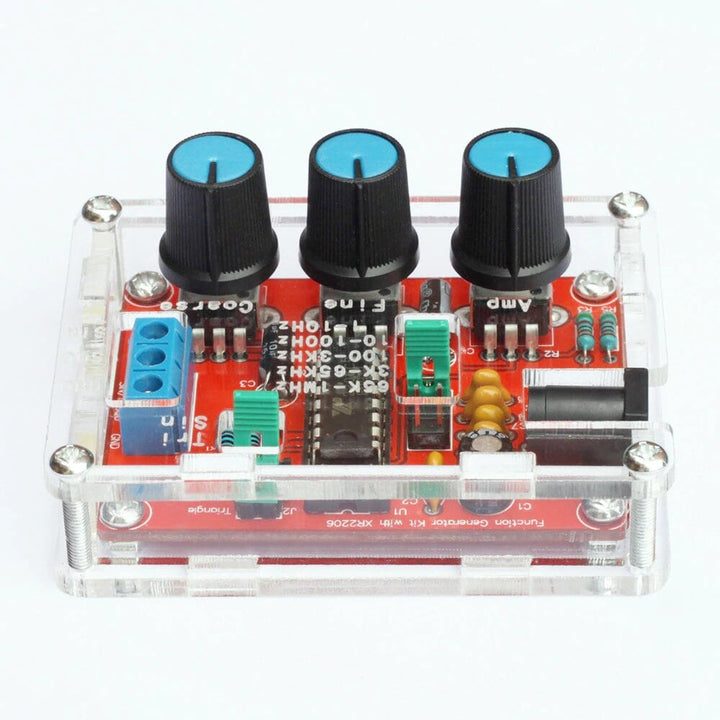

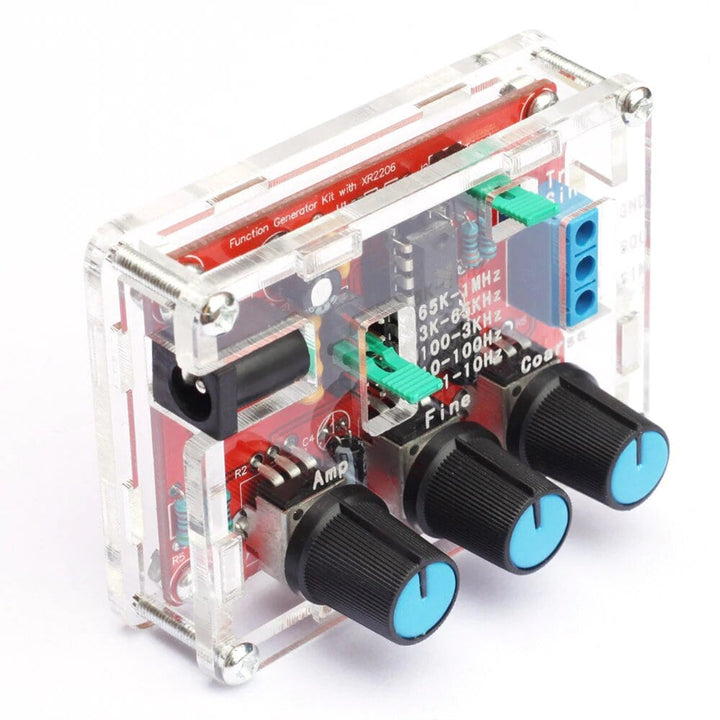

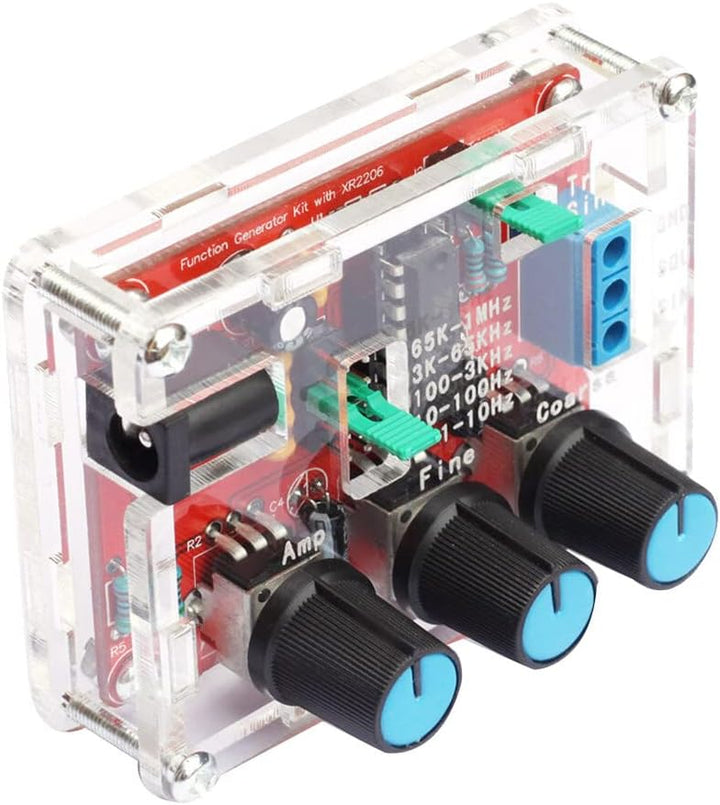

Este kit de generador de señal DIY es un producto profesional para generar ondas - formas: sinusoidales / triangulares / cuadradas. Es un kit de bricolaje para soldar e instalar.

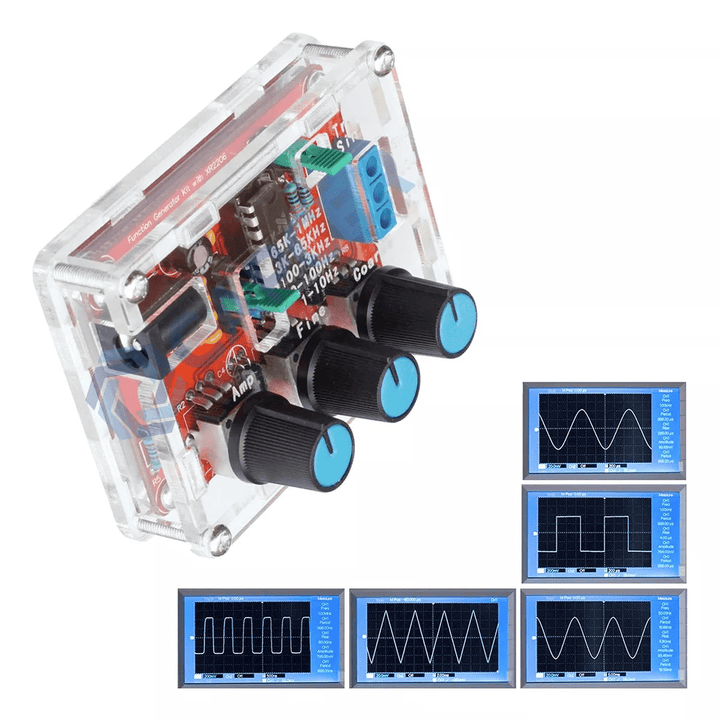

El XR2206 Kit Generador De Funciones es de gran utilidad en el taller de trabajos electrónicos. A continuación una breve descripción de la utilidad de cada señal: Rectangulares: sirven para el análisis de circuitos lógicos, distorsiones en amplificadores, inyección de señales en radios y equipos de RF. Senoidales: con bajas distorsiones, sirven para pruebas precisas de amplificadores de audio, filtros, ecualizadores, etc. Triangulares: sirven para pruebas de distorsiones en equipos de audio.
| ESPECIFICACIONES TÉCNICAS |

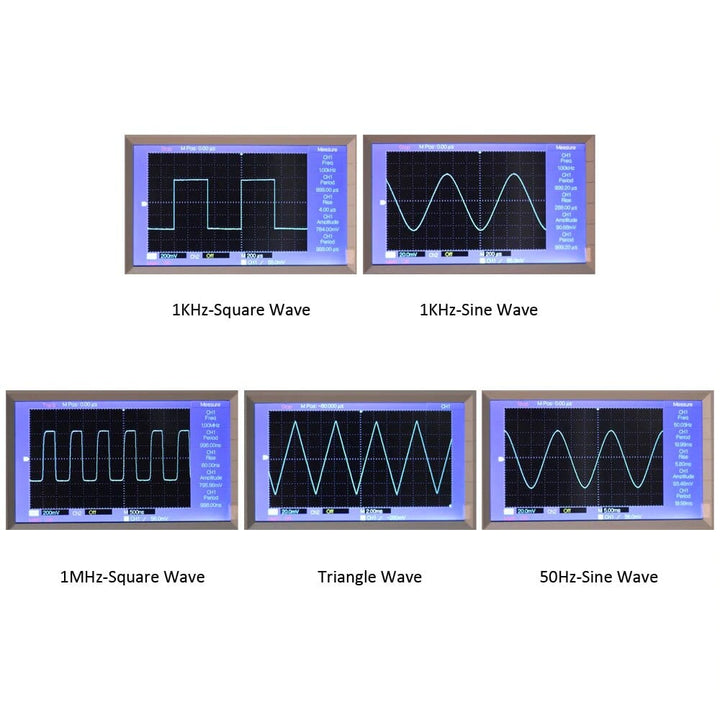

• Tensión de alimentación: 9 ~ 12V DC • Salidas de ondas: cuadrada, senoidal y triangular Impedancia: 600 Ohm + 10% • Frecuencia: 1Hz – 1MHz Onda Senoidal: Amplitud: 0 – 3V a entrada de 9V DC • Distorsión: Menos del 1% (a 1kHz ) Planitud: + 0.05dB 1Hz – 100kHz • Onda cuadrada: Amplitud: 8V (sin carga) a 9V DC input • Tiempo de subida: Menos de 50ns (a 1kHz) • Distorsión: Menos de 30ns (a 1kHz) Simetría: Menos de 5% ( a 1kHz) • Onda Triangular: Amplitud: 0 – 3V a 9V DC entrada Linealidad: Menos de 1% (hasta 100kHz) 10mA • Frecuencia y amplitud ajustables • El ajuste de frecuencia presenta un ajuste grueso y un ajuste fino |
| CARACTERÍSTICAS |

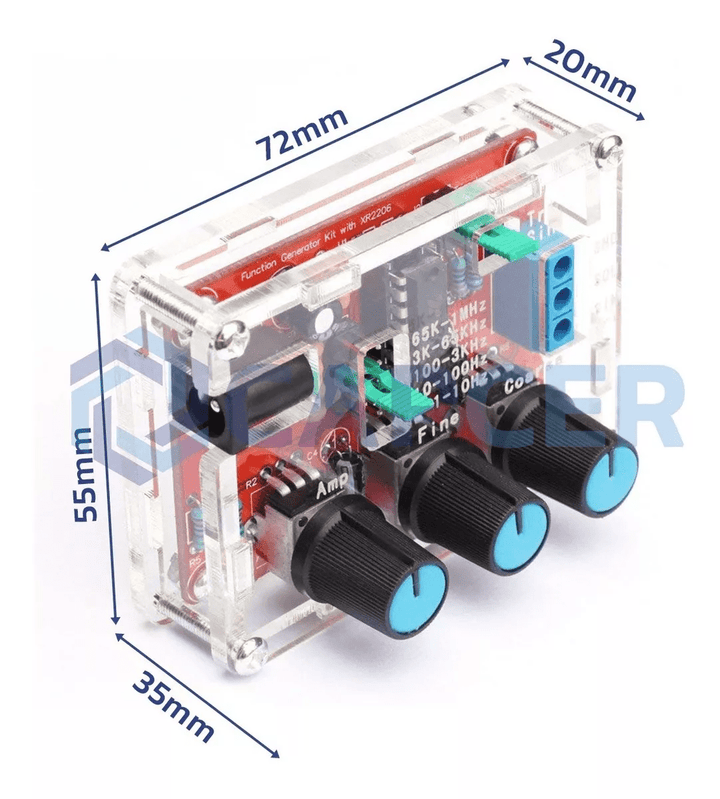

• Dimensiones: 71.78 x 55.33 x 11.15 mm • Peso: 60 g |
| INCLUYE |

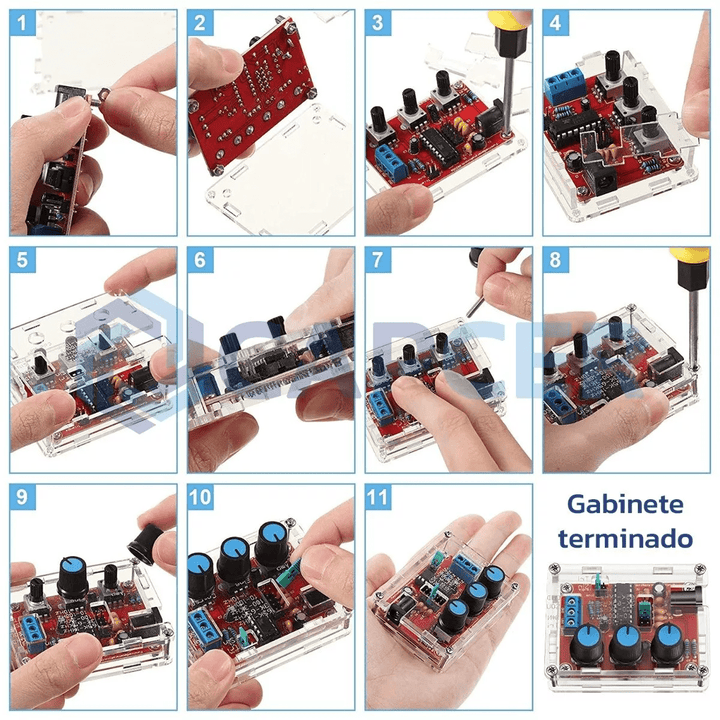

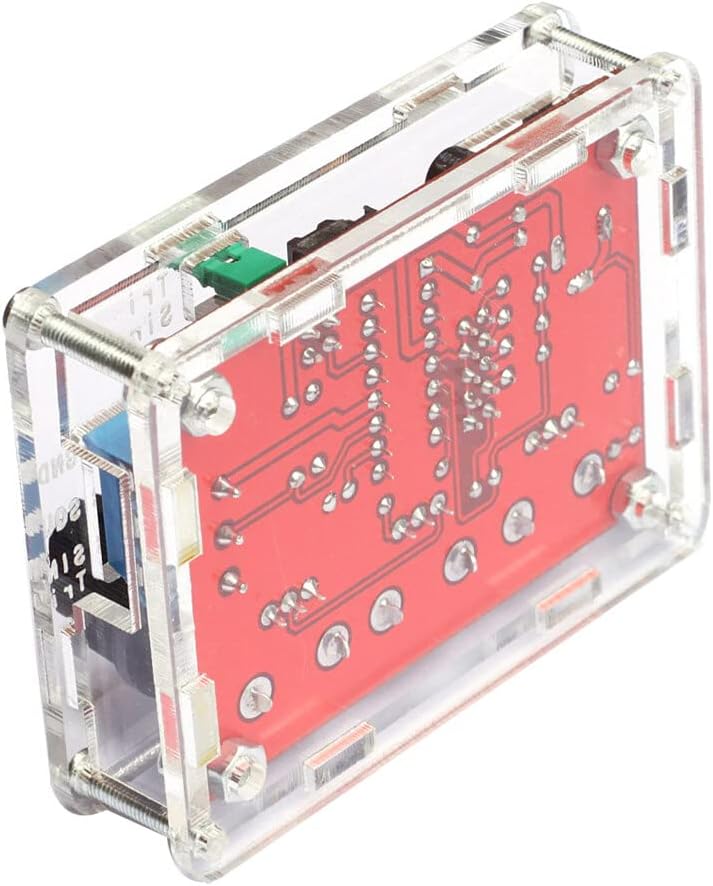

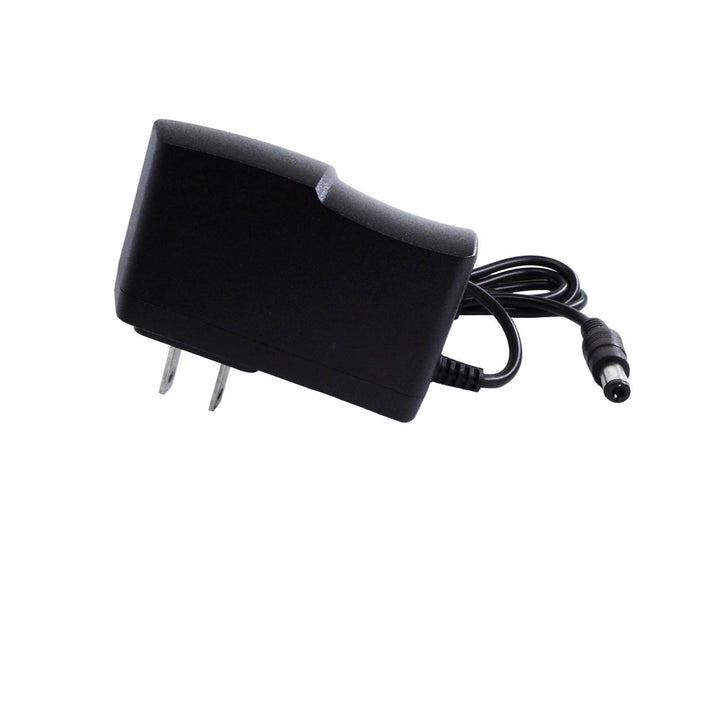

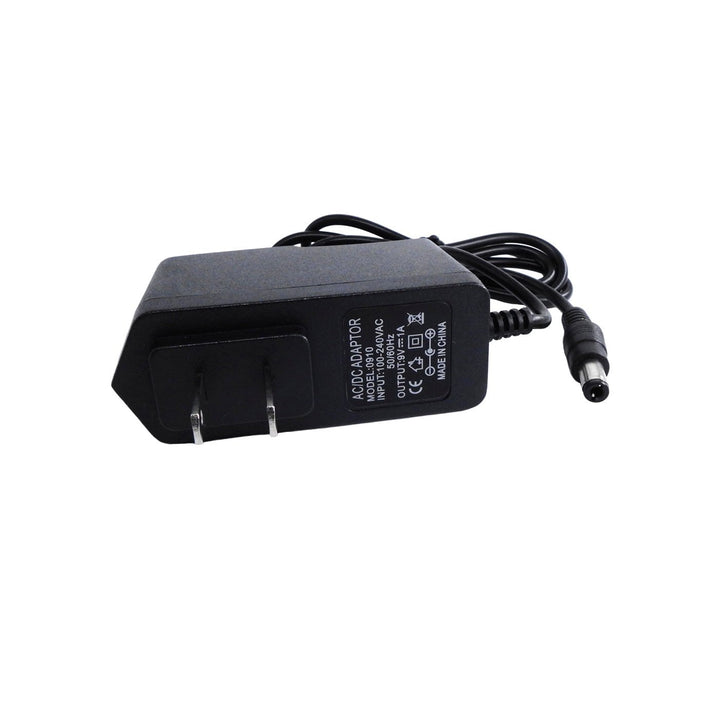

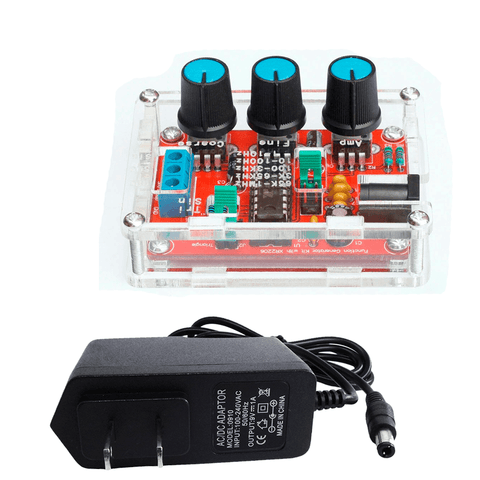

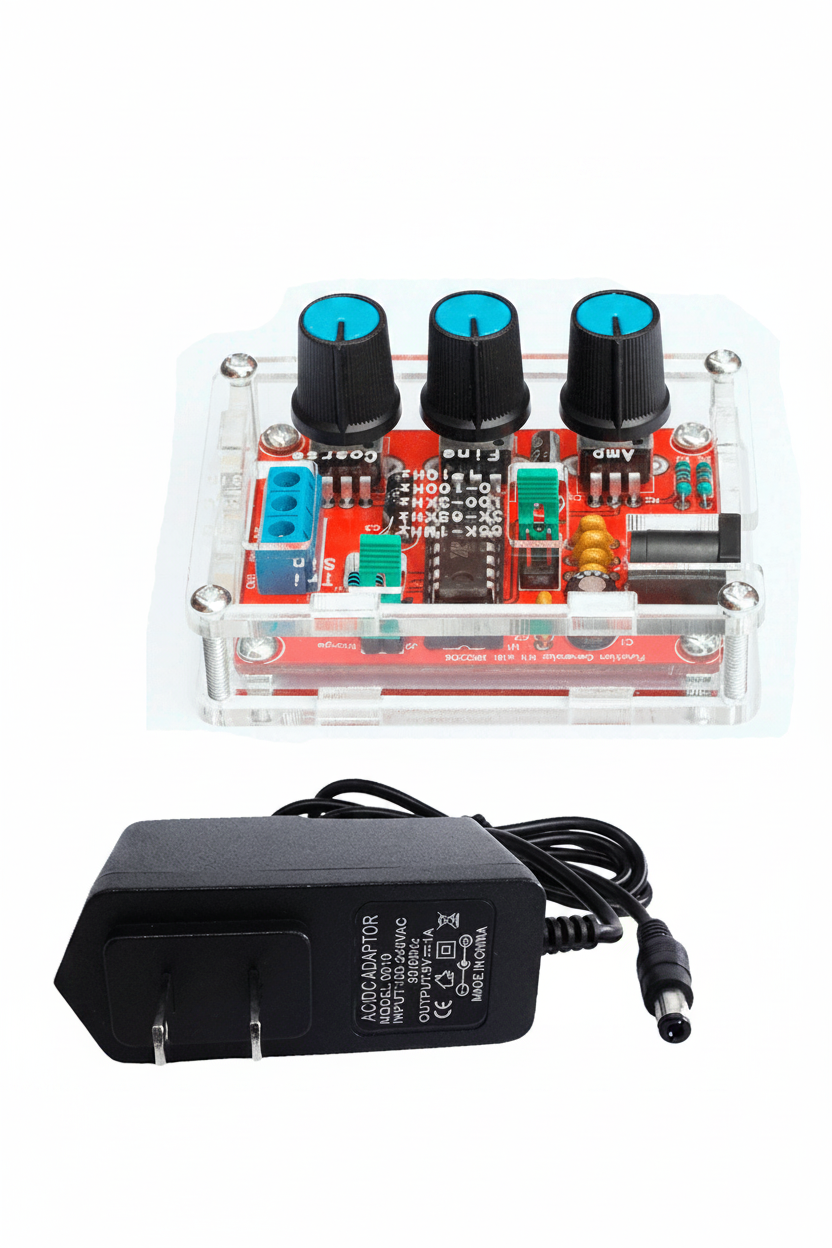

• 1 - Generador De Funciones Xr2206 (armado) • 1 - Acrílico protector (tornillería incluida) • 1 - Fuente De Alimentacion Eliminador 9v 1a |
