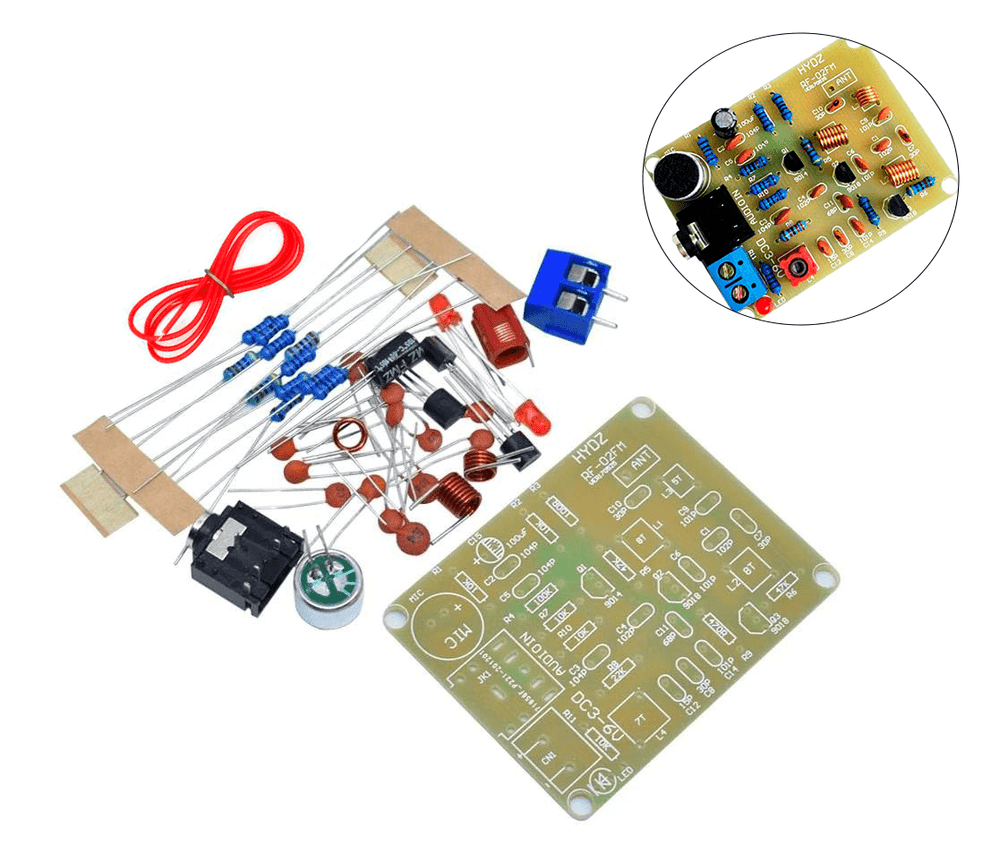

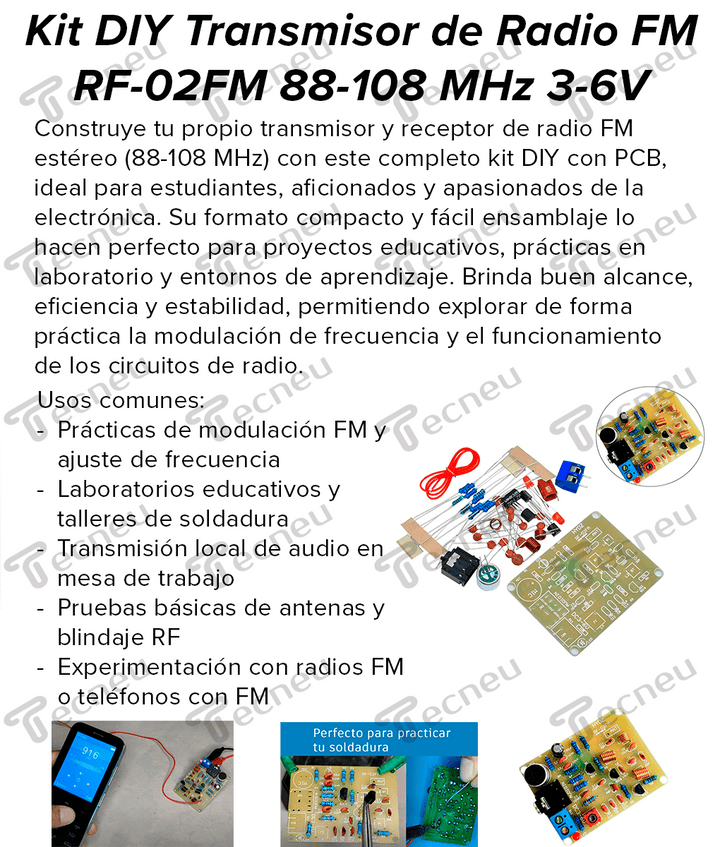

Kit DIY Transmisor de Radio FM RF-02FM 88-108 MHz 3-6V
Arma tu propio transmisor y receptor de radio FM estéreo 88-108MHz con este completo kit DIY PCB, perfecto para estudiantes, makers y entusiastas de la electrónica. Con un diseño eficiente y...
Alert me if this item is restocked.
We often restock popular items or they may be returned by the other customers. If you would like to be notified when this happens just enter your details below.
Kit DIY Transmisor de Radio FM RF-02FM 88-108 MHz 3-6V
Respetamos su privacidad y no compartimos su correo electrónico con nadie.
Alert me if this item is restocked
Hemos cancelado su solicitud.
Arma tu propio transmisor y receptor de radio FM estéreo 88-108MHz con este completo kit DIY PCB, perfecto para estudiantes, makers y entusiastas de la electrónica. Con un diseño eficiente y estable, permite experimentar con la modulación de frecuencia y aprender de forma práctica sobre circuitos de radio. Su tamaño compacto y facilidad de montaje lo hacen ideal para proyectos educativos, pruebas y aplicaciones de aprendizaje, garantizando además un excelente rendimiento con un alcance de hasta 1000 metros.
|
ESPECIFICACIONES TÉCNICAS |

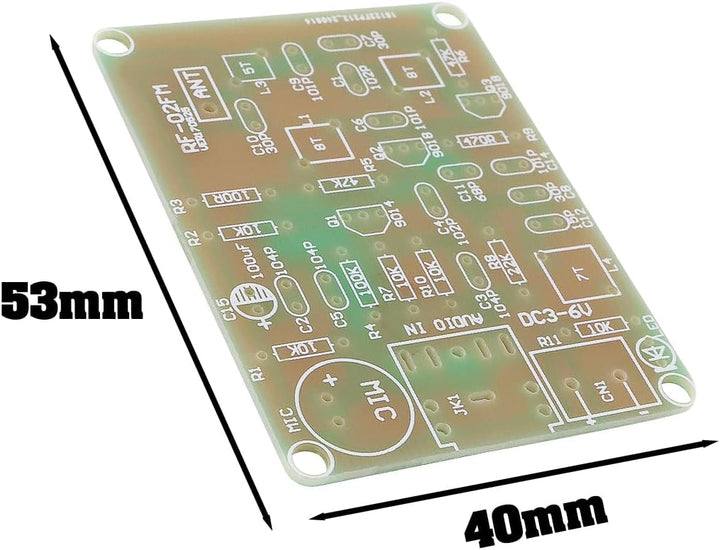

• Voltaje de funcionamiento: 3 – 6V • Corriente de trabajo: 5mA – 15mA • Frecuencia de funcionamiento: 88 – 108MHz • Dispositivo receptor: Radio FM, teléfono móvil con función FM • Respuesta de audio: 20Hz – 15KHz • Potencia de frecuencia: -2dBm ~ 17dBm • Impedancia de salida de RF: 50Ω • Segundo armónico: ≥ -40dB • Distancia de envío: 5– 50 metros • Tamaño de la PCB: 53 x 40 mm |
|
CARACTERÍSTICAS |

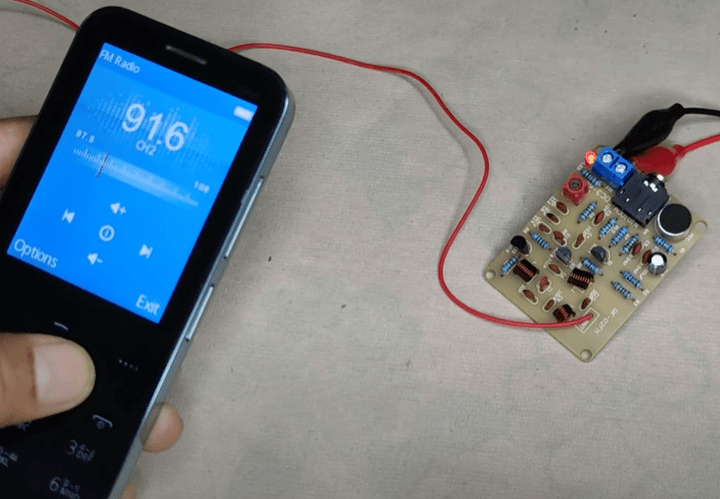

• Producto 100% nuevo y de alta calidad • Hecho con materiales duraderos y confiables • Diseño compacto y de fácil instalación • Rendimiento eficiente y estable con larga vida útil • Compatible con radios FM y teléfonos móviles con función FM • Incluye todos los componentes electrónicos necesarios: resistencias, capacitores, transistores, bobinas, LED, micrófono electret, antena y PCB • Excelente opción para aprendizaje, prácticas y proyectos de radiofrecuencia • Dimensiones: 53 x 40 mm • Peso: 18g |
|

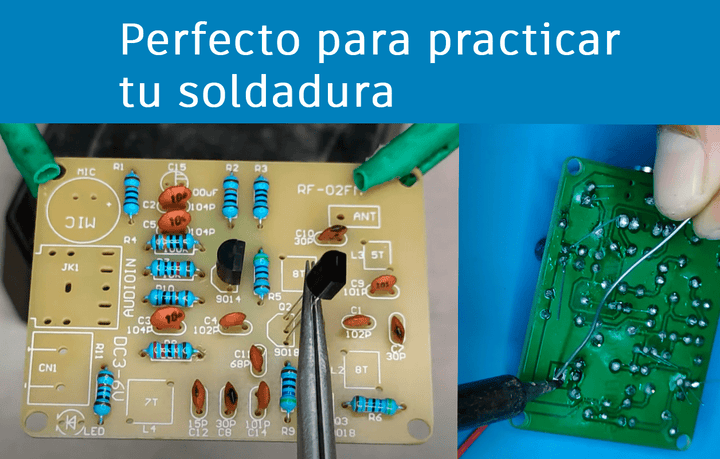

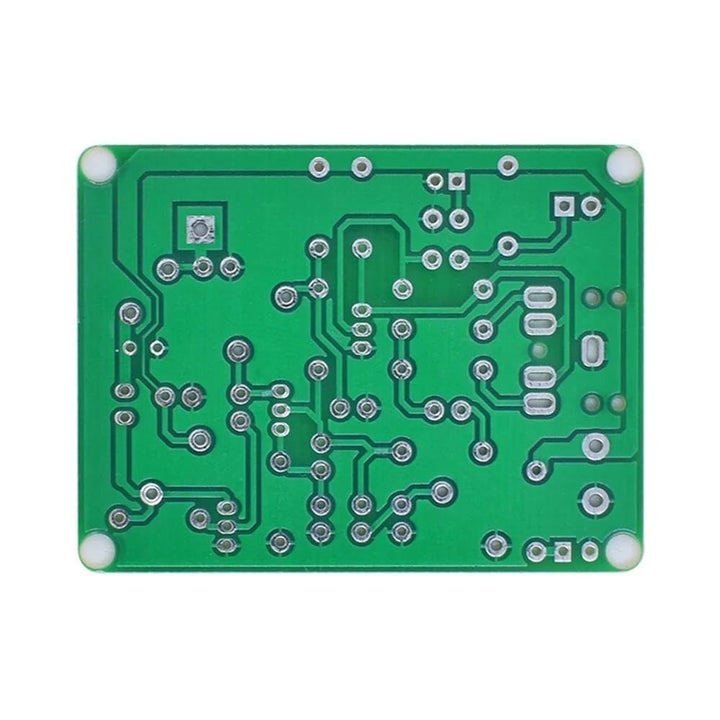

LISTA DE COMPONENTES |

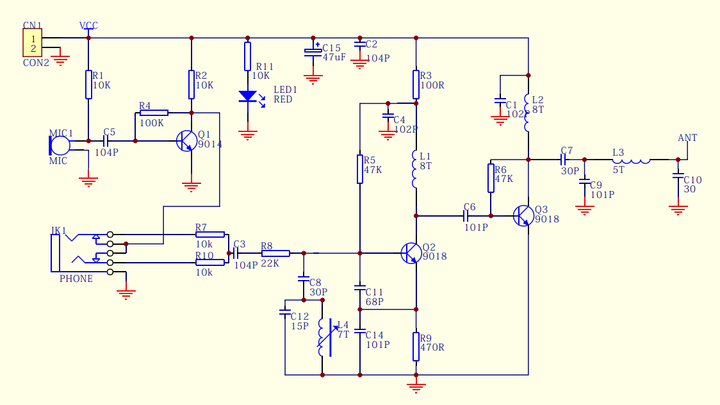

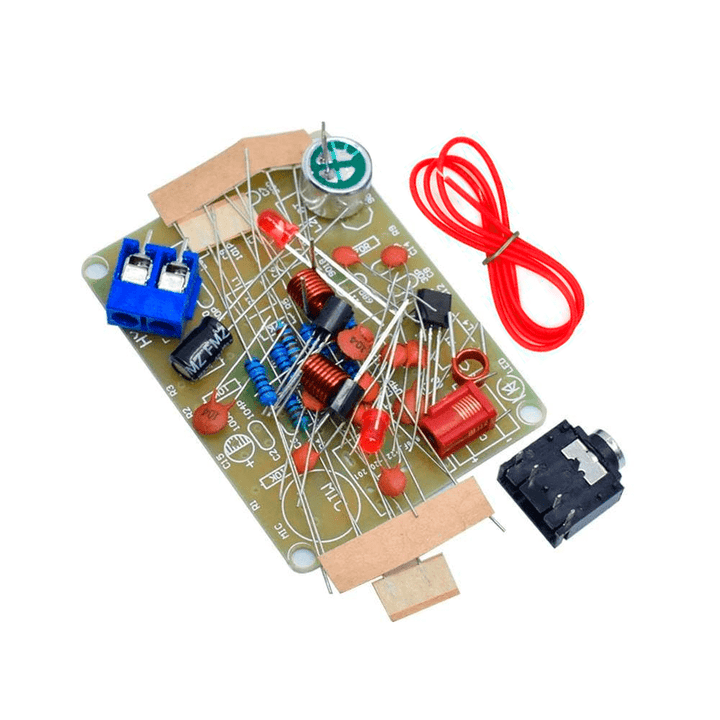

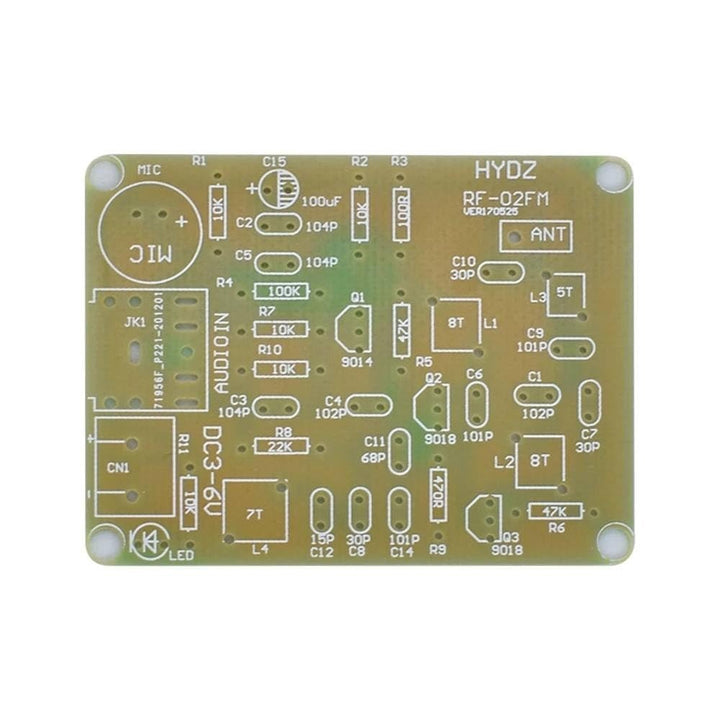

• Resistor 10kΩ – 5 pzas (R1, R2, R7, R10, R11) • Resistor 100Ω – 1 pza (R3) • Resistor 470Ω – 1 pza (R9) • Resistor 22kΩ – 1 pza (R8) • Resistor 47kΩ – 2 pzas (R5, R6) • Resistor 100kΩ – 1 pza (R4) • Capacitor 102 (1nF) – 2 pzas (C1, C4) • Capacitor 104 (100nF) – 3 pzas (C2, C3, C5) • Capacitor 101 (100pF) – 3 pzas (C6, C9, C14) • Capacitor 30pF – 3 pzas (C7, C8, C10) • Capacitor 68pF – 1 pza (C11) • Capacitor 15pF – 1 pza (C12) • Capacitor 100µF 16V – 1 pza (C15) • Transistor 9014 – 1 pza (Q1) • Transistor 9018 – 2 pzas (Q2, Q3) • LED – 1 pza (LED1) • Micrófono electret – 1 pza (MIC) • Bobina 8T – 2 pzas (L1, L2) • Bobina 5T – 1 pza (L3) • Inductor variable 7T – 1 pza (L4) • Jack de audio 3,5mm – 1 pza (AUDIO IN) • Conector 2P – 1 pza (CN1, entrada alimentación) • PCB – 1 pza (RF-02FM) • Cable antena – 1 pza (ANT) |
|
CÓDIGO DE COLORES DE RESISTENCIAS |
• 10kΩ → Marrón - Negro - Negro - Rojo - Marrón • 100Ω → Marrón - Negro - Negro - Negro - Marrón • 470Ω → Amarillo - Violeta - Negro - Negro - Marrón • 22kΩ → Rojo - Rojo - Negro - Rojo - Marrón • 47kΩ → Amarillo - Violeta - Negro - Rojo - Marrón • 100kΩ → Marrón - Negro - Negro - Naranja - Marrón |
