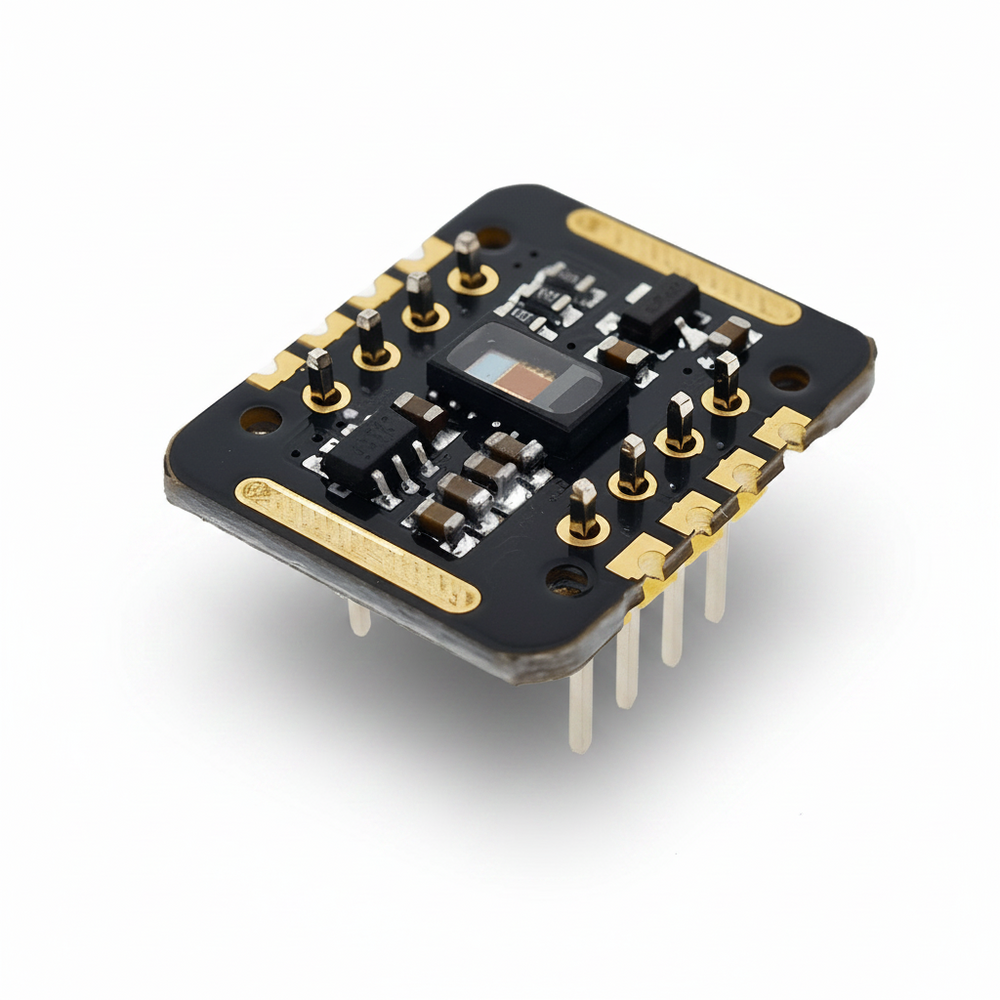

El módulo sensor de frecuencia cardiaca y oxímetro MAX30102 HW-605 integra en una sola placa LEDs rojo e infrarrojo, fotodiodo y circuitos electrónicos de bajo ruido con supresión de luz ambiente, ofreciendo una señal PPG estable y confiable. El chip MAX30102 trabaja con una fuente de 1.8 V y dispone de una alimentación interna independiente de hasta 5 V para los LED, lo que lo hace ideal para wearables de medición de pulso y oxígeno en sangre que se usan en el dedo, el lóbulo de la oreja o la muñeca. A través de su interfaz I2C estándar, los datos pueden enviarse fácilmente a Arduino, KL25Z, ESP32, Raspberry Pi y otros microcontroladores para el cálculo de frecuencia cardiaca y SpO2. Además, el módulo permite apagar el sensor por software, dejando una corriente de reposo casi nula y manteniendo la alimentación lista para el siguiente uso. Gracias a su rendimiento, el MAX30102 se emplea incluso en numerosos teléfonos Samsung Galaxy S, lo que respalda su fiabilidad para proyectos de monitoreo portátiles.
|
ESPECIFICACIONES TÉCNICAS |
• Sensor principal: MAX30102 (oxímetro de pulso y monitor de frecuencia cardiaca integrado) • Tipo de señal: reflexión de luz PPG (Photoplethysmography) • Longitud de onda de los LED: rojo 660 nm / infrarrojo 880 nm • Voltaje de alimentación del módulo (VIN): 1.8 V a 5 V DC • Voltaje de alimentación de los LED: 3.3 V a 5 V DC • Voltaje de la interfaz de comunicación: 1.8 V / 3.3 V / 5 V seleccionable mediante “3-bit pad” • Interfaz de salida: bus I2C compatible estándar (líneas SCL y SDA) • Pines principales: VIN, 3-bit pad (selección de nivel de pull-up), SCL, SDA, INT, RD (GND LED rojo), IRD (GND LED IR), GND • Función INT: pin de interrupción del MAX30102 para señalizar nuevas lecturas • Modo apagado por software: corriente de reposo casi cero para ahorro de energía • Valor de referencia fisiológico: pulso promedio 60-100 latidos por minuto (para pruebas y calibración) |
|
CARACTERÍSTICAS |
• Mide en tiempo real frecuencia cardiaca y saturación de oxígeno (SpO2), ideal para proyectos de monitoreo y demostraciones biomédicas • Circuitería de bajo ruido con supresión de luz ambiente para lecturas más estables y precisas • Amplio rango de alimentación y compatibilidad con niveles lógicos de 1.8 V, 3.3 V y 5 V, facilitando la integración con la mayoría de microcontroladores • Comunicación sencilla mediante I2C: solo se requieren dos líneas de datos (SCL/SDA) más alimentación • Pin de interrupción (INT) que permite lecturas eficientes sin estar consultando continuamente el sensor • Pines RD e IRD dedicados a los LEDs rojo e infrarrojo, pensados para configuraciones avanzadas o diagnóstico (habitualmente no se conectan) • Ranuras y orificios de montaje que permiten fijar el módulo en soportes, correas o carcasas impresas en 3D • Orientado a uso educativo, hobby y prototipado; no está certificado como dispositivo médico para diagnóstico clínico • Orificio ranurado de montaje en placa: aprox. 0.5 mm x 8.5 mm • Dimensiones del módulo: 21 mm x 15 mm |
