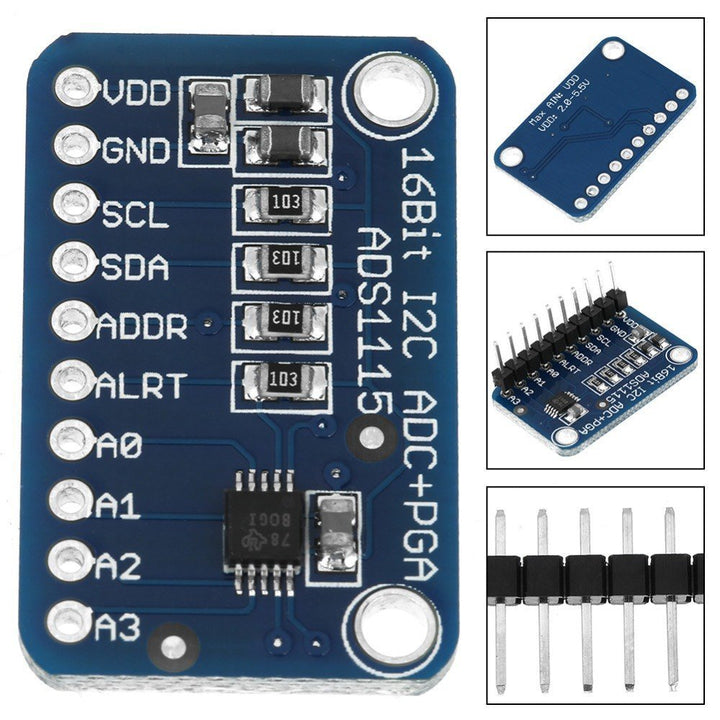

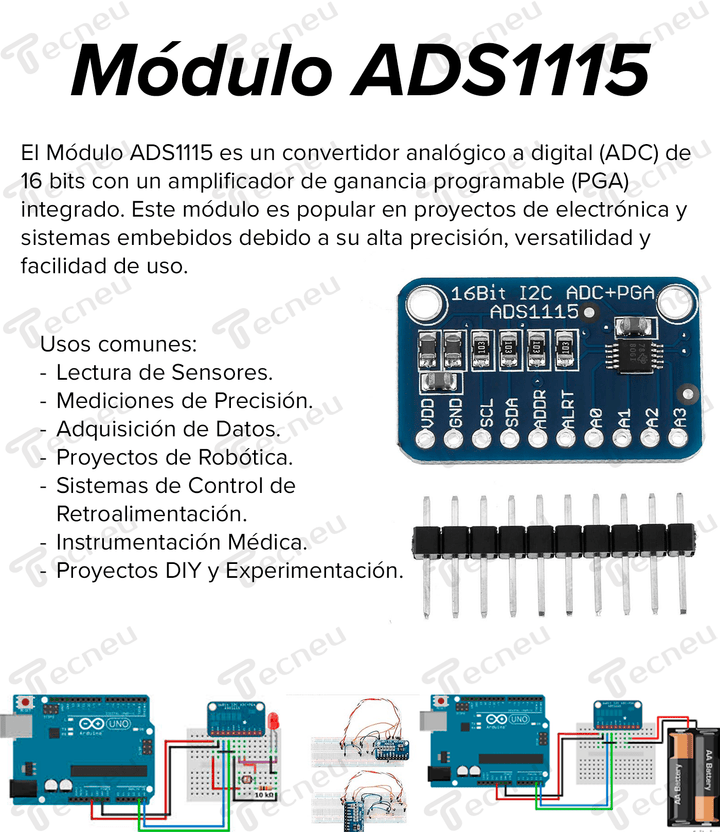

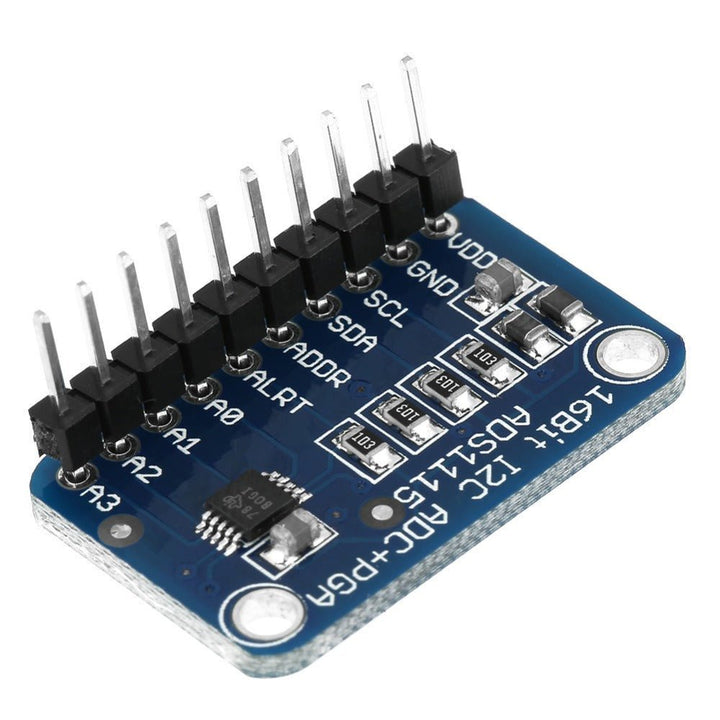

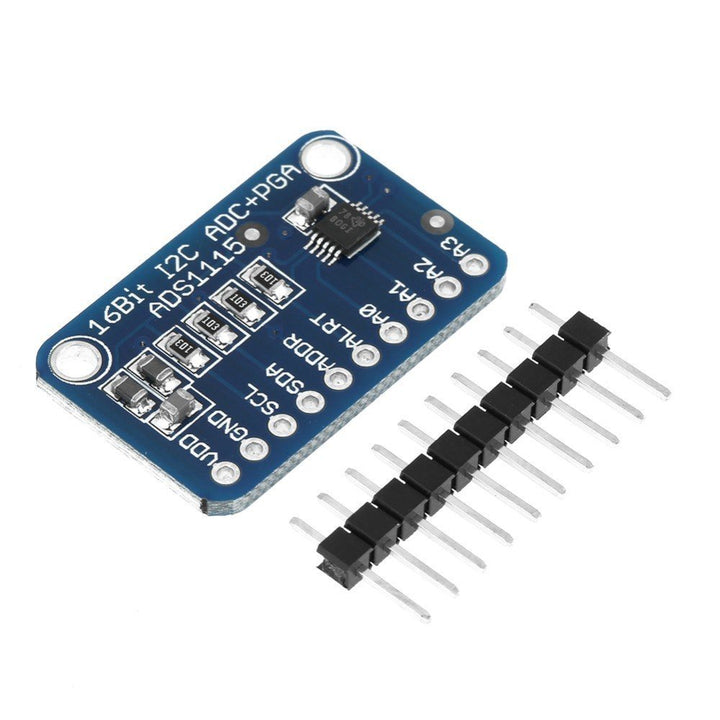

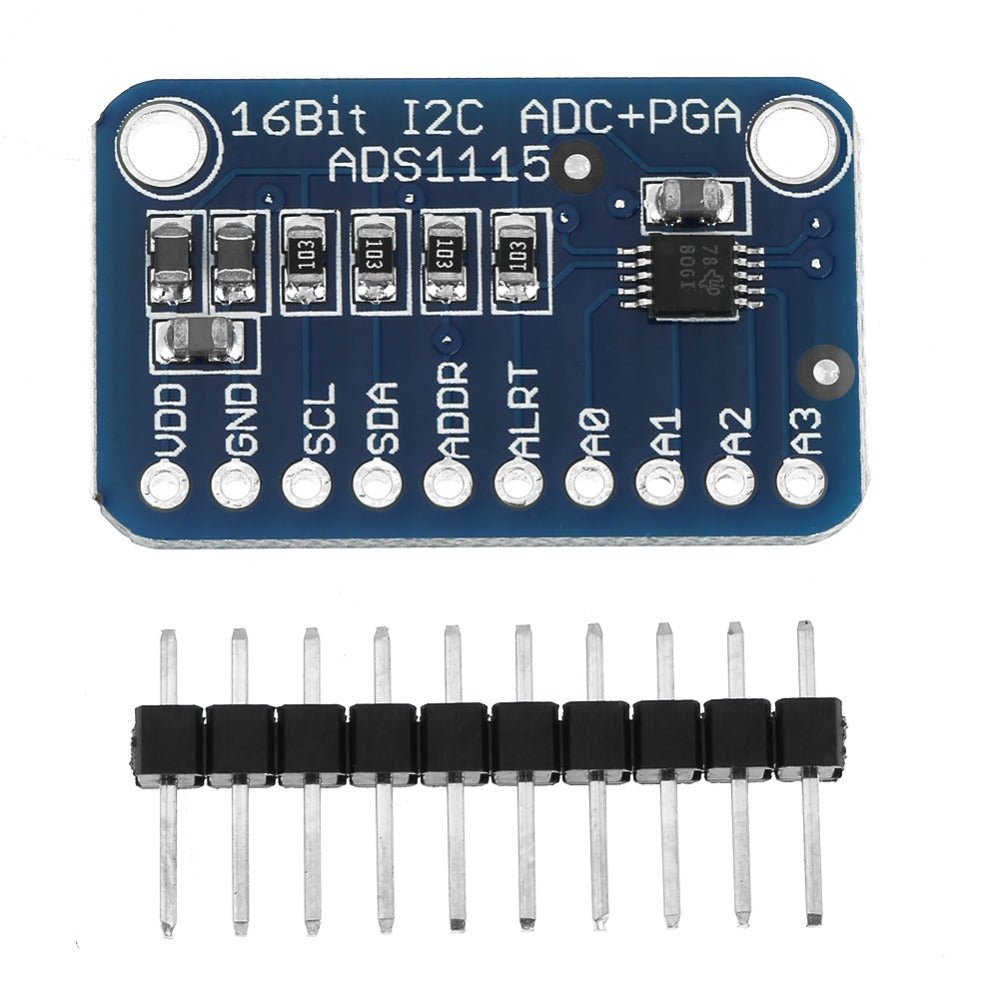

Con este Modulo Ads1115 Adc puedes medir una señal analógica desde un sistema digital como los microcontroladores. El chip ADS1115 de este módulo tiene un conversor delta sigma de 16 bits de resolución, puede leer 4 señales individuales o 2 diferenciales, un comparador programable con salida directa al pin ALRT, y ganancia programable que le permiten leer hasta 256mV en escala completa, haciendo de este un dispositivo muy versátil.
Los datos digitales son leídos mediante bus I2C y puede alcanzar hasta 860 muestas por segundo, existen librerias para su uso rápido en Arduino. Direccion I2c por defecto: 0x48.
Otra de las funciones interesantes de esta placa es que tiene dos direcciones que pueden ser seleccionadas a través del pin ADDR, esto quiere decir que puedes tener dos de estos mismos en tu red I2C, o incluso que puedes seleccionar la dirección para que sea compatible con tus otros dispositivos I2C.

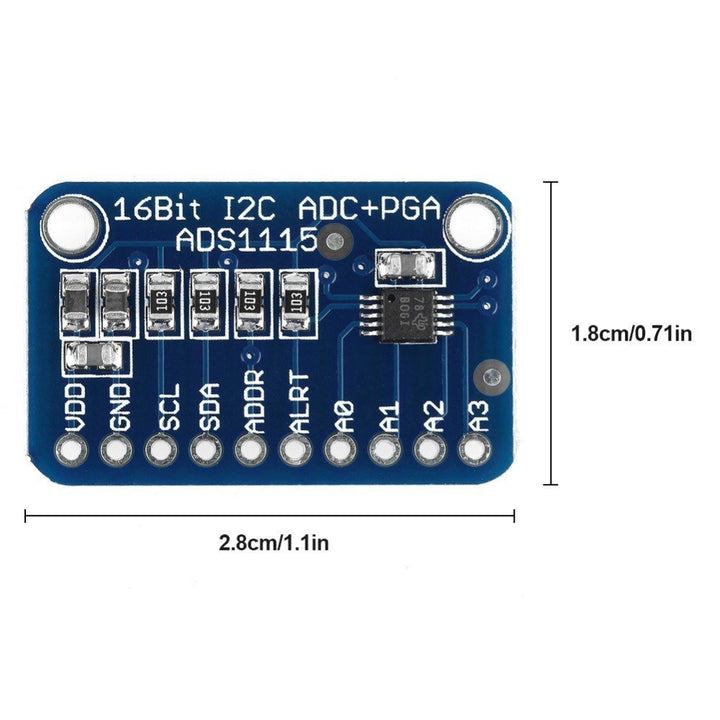

CARACTERÍSTICAS | • Voltaje de alimentación: 2 ~ 5v • Consumo de corriente: 200uA en modo de lectura continua, y un modo de auto apagado 5uA • Tasa de datos programable: 8SPS a 860SPS (SPS: muestras por segundo) • Interfaz I2C, direcciones seleccionables por pines. • Cuatro entradas independientes o dos diferenciables. • Comparador programable • Esta placa / chip utiliza direcciones I2C de 7 bits entre 0x48-0x4B, seleccionable con el pin de entrada ADDR • Rango de ganancia programable: 1-128 • Dimensiones: 2.75 x 1.2 cm. • Peso: 6 g |
