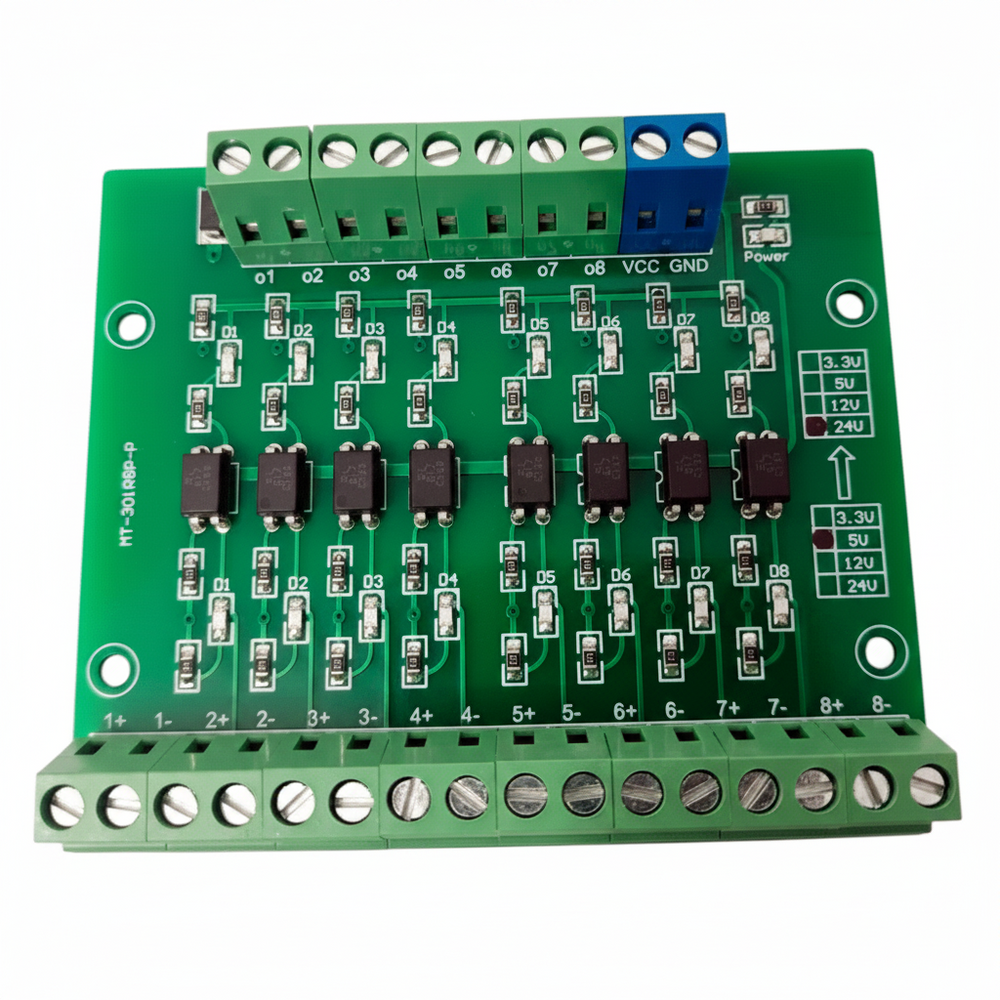

Módulo optoacoplador EL817 de 8 canales de 5V a 24V NPN
Este módulo aislado optoacoplador de 8 canales está diseñado para acoplar señales de microcontroladores de 5 V CC hacia entradas de PLC de 24 V CC tipo NPN, ofreciendo un aislamiento...
Alert me if this item is restocked.
We often restock popular items or they may be returned by the other customers. If you would like to be notified when this happens just enter your details below.
Módulo optoacoplador EL817 de 8 canales de 5V a 24V NPN
Respetamos su privacidad y no compartimos su correo electrónico con nadie.
Alert me if this item is restocked
Hemos cancelado su solicitud.
Este módulo aislado optoacoplador de 8 canales está diseñado para acoplar señales de microcontroladores de 5 V CC hacia entradas de PLC de 24 V CC tipo NPN, ofreciendo un aislamiento eléctrico seguro entre el lado lógico y el lado industrial. Es ideal cuando necesitas que tu Arduino, ESP32, PIC u otro microcontrolador controle directamente un PLC que trabaja a 24 V, sin poner en riesgo la electrónica de baja tensión. Emplea optoacopladores EL817 y trabaja hasta 20 kHz, por lo que soporta señales rápidas, mientras que sus indicadores LED de estado y alimentación facilitan la visualización inmediata del funcionamiento de cada canal. Es una solución práctica, compacta y confiable para automatización, CNC y proyectos de control industrial.
|
ESPECIFICACIONES TÉCNICAS |
• Tipo de módulo: optoacoplador aislado PLC-NPN / interfaz microcontrolador–PLC • Modelo de optoacoplador: EL817 • Canales de salida: 8 canales independientes • Lado lógico (entrada desde microcontrolador): señal de 5 V CC (nivel alto) • Lado PLC / campo: compatible con entradas NPN de 24 V CC • Voltaje de funcionamiento del módulo (lado lógico): 5 V CC • Alimentación lado PLC: 24 V CC • Frecuencia de trabajo: hasta 20 kHz • Temperatura de trabajo: -25 °C ~ 85 °C • Humedad de trabajo: 5 % ~ 95 % HR • Indicadores: LED de estado de funcionamiento por canal y LED de alimentación • Tipo de aislamiento: aislamiento óptico entre lado de control (5 V) y lado de potencia (24 V) |
|
CARACTERÍSTICAS |
• Permite utilizar salidas de microcontroladores de 5 V CC para accionar entradas de PLC de 24 V CC tipo NPN • Proporciona aislamiento galvánico, protegiendo al microcontrolador frente a ruidos, picos de tensión y fallos del lado industrial • Frecuencia de trabajo de hasta 20 kHz, adecuada para señales rápidas y aplicaciones de control exigentes • Posibilidad de inversión de polaridad de la señal según el esquema de cableado empleado • Indicadores LED por canal que permiten ver de un vistazo qué entradas están activas, además de LED de alimentación general • Compatible con múltiples plataformas: PLC, sistemas CNC, control de motores, módulos de relé, sistemas de monitoreo, etc. • Ideal para proyectos de automatización industrial, integración de sensores y ampliación de E/S entre sistemas de 5 V y 24 V • Dimensiones: 85 x 72 x 19 mm |
