Modulo Sensor De Corriente Efecto Hall Acs712 20a - Tecneu

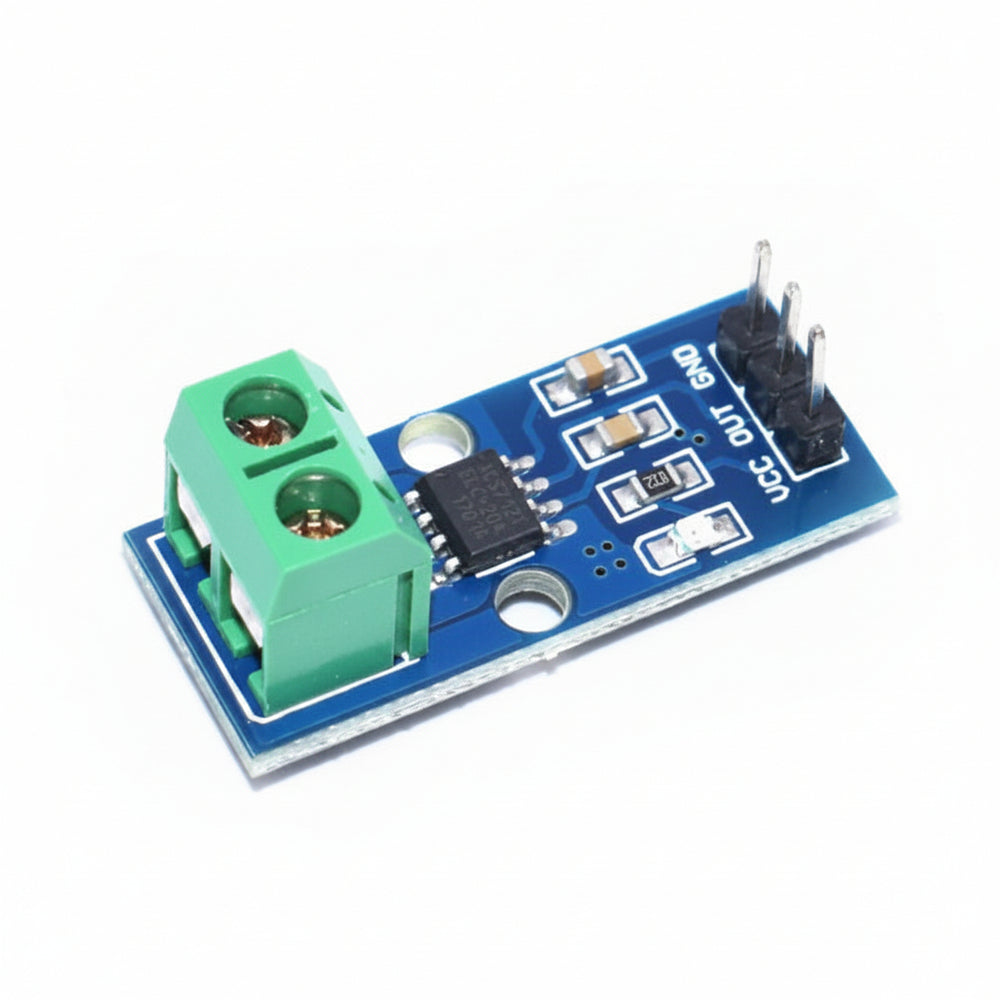

Modulo Sensor De Corriente Efecto Hall Acs712 20a

$ 44.00

Módulo sensor de corriente basado en efecto Hall capaz de medir corrientes tanto AC como DC con alta precisión y bajo desplazamiento, ideal para monitoreo de carga en aplicaciones industriales y de consumo.

Inicia sesión para usar la lista de deseosComparar
×
Modulo Sensor De Corriente Efecto Hall Acs712 20a

We often restock popular items or they may be returned by the other customers. If you would like to be notified when this happens just enter your details below.

Modulo Sensor De Corriente Efecto Hall Acs712 20a

Por favor seleccione variante
Por favor ingrese el nombre
Dirección de correo electrónico no válida
Número de móvil requerido Número invalido Código de país no válido Demasiado corto Demasiado largo ✓ Valid
Su notificación ha sido registrada. Cerca
¡Parece que ya tienes notificaciones activas para este tamaño!

Respetamos su privacidad y no compartimos su correo electrónico con nadie.

×

Hemos cancelado su solicitud.

SKU: Z24C
Disponibilidad : En stock Hacer un pedido Agotado
Categorías: Corriente Todos los productos
Descripción

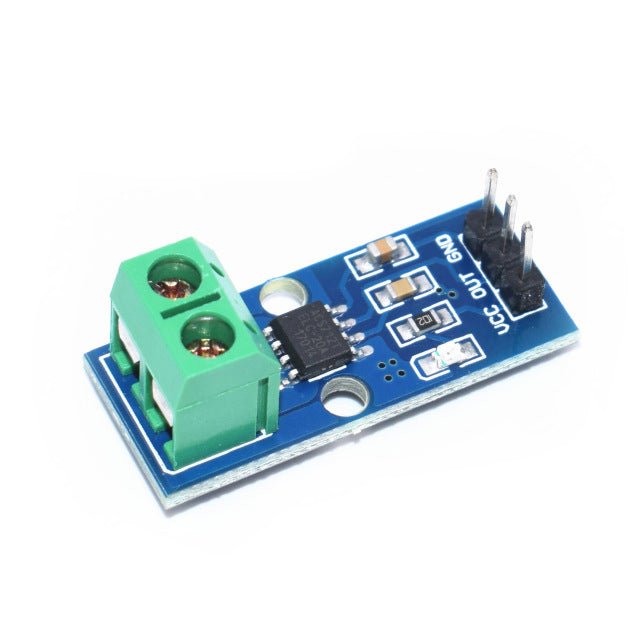

Módulo sensor de corriente con tecnología de efecto hall. Permite medir la cantidad de corriente que fluye a través de un circuito de corriente alterna (AC) o corriente directa (DC). El método de censado es a través de un sensor de efecto hall que provee un voltaje de salida proporcional a la corriente que fluye en el circuito. El trayecto para la medida de corriente es por el interior del circuito integrado y se encuentra aislado del circuito de procesamiento. Capacidad de 20 Amperios en corriente alterna y corriente directa.

ESPECIFICACIONES TÉCNICAS • Sensor lineal de efecto hall de bajo offset.
• Alta precisión de medida debido a la cercanía del sensor de efecto hall al elemento de paso (ambos se encuentran dentro del IC).
• Baja resistencia del elemento de paso para una baja disipación de potencia (1.2 mO típico)
• Capacidad de sobrevivir a picos de corriente de hasta 5 veces la corriente nominal de operación.
• Las terminales del elemento conductor se encuentran aisladas eléctricamente (Hasta 2.1KV) por lo que evita la necesidad de aislamiento externo (optoacopladores).
• Voltaje de salida: Analog output 66 mV / A
• Voltaje de operación: 4.5 ~ 5.5 V
• Salida de voltaje sin corriente: VCC / 2
• Tiempo de subida de salida de 5 µs en respuesta a la corriente de entrada por pasos
• Ancho de banda 80 kHz
• Error Salida total: 1.5% a TA = 25 ° C
• Resistencia interna: 1.2 mO

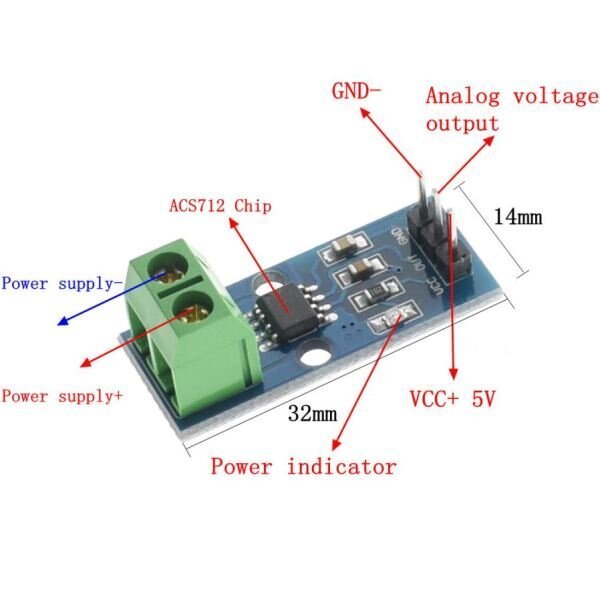

CARACTERÍSTICAS • Dimensiones PCB: 31 x 14 mm
