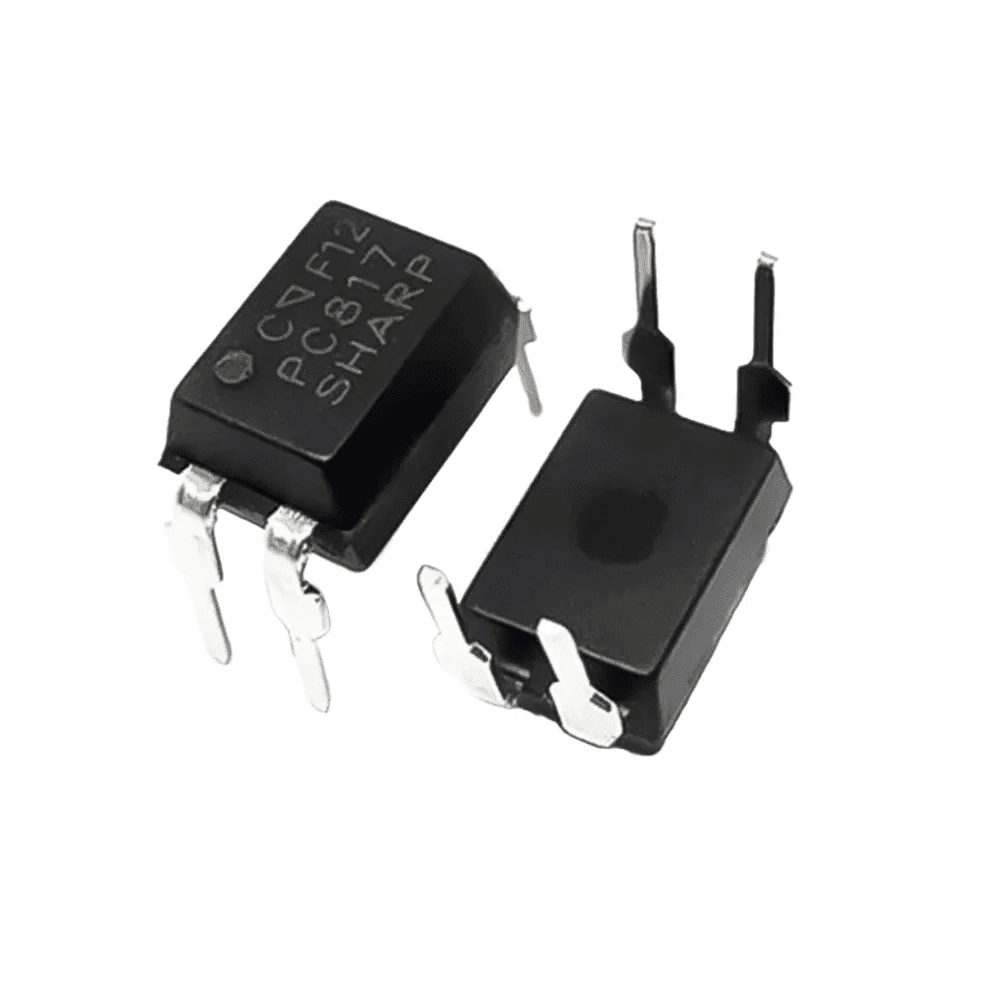

Optoacoplador PC817 DIP-4 Salida a transistor NPN
El optoacoplador PC817 DIP-4 es un fototransistor de uso general ideal para aislar y proteger microcontroladores, fuentes conmutadas y circuitos de control industrial. Integra un LED infrarrojo y un fototransistor en...
Alert me if this item is restocked.
We often restock popular items or they may be returned by the other customers. If you would like to be notified when this happens just enter your details below.
Optoacoplador PC817 DIP-4 Salida a transistor NPN
Respetamos su privacidad y no compartimos su correo electrónico con nadie.
Alert me if this item is restocked
Hemos cancelado su solicitud.
El optoacoplador PC817 DIP-4 es un fototransistor de uso general ideal para aislar y proteger microcontroladores, fuentes conmutadas y circuitos de control industrial. Integra un LED infrarrojo y un fototransistor en un encapsulado DIP de 4 pines con paso de 2,54 mm, ofreciendo un alto voltaje de aislamiento de hasta 5 kV RMS y un voltaje colector–emisor de hasta 80 V. Gracias a su amplio rango de CTR (relación de transferencia de corriente) y su tamaño compacto, es perfecto para proyectos de automatización, interfaces de señal y comunicación entre etapas de diferente potencial, mejorando la seguridad y reduciendo el ruido eléctrico en tus diseños.
|
ESPECIFICACIONES TÉCNICAS |
• Tipo: optoacoplador con salida de fototransistor (PC817, encapsulado DIP-4) • Canales: 1 vía de aislamiento • Voltaje de aislamiento entrada–salida: ≈ 5 kV RMS • Voltaje colector–emisor máximo (VCEO): 80 V • Voltaje emisor–colector máximo (VECO): 6 V • Corriente directa máxima del LED (IF máx.): 50 mA • Corriente de colector máxima (IC máx.): 50 mA • Rango típico de CTR (Current Transfer Ratio): 50 % – 600 % @ IF = 5 mA, VCE = 5 V • Tiempo de respuesta típico (tr / tf): ≈ 4 µs / 3–4 µs (condiciones típicas) • Tensión inversa LED (VR máx.): 6 V • Aislamiento resistencia típica: ≥ 5×1010 Ω @ 500 V DC • Encapsulado: DIP-4, paso de pines 2,54 mm |
|
CARACTERÍSTICAS |
• Ideal para aislamiento entre microcontroladores y etapas de potencia (relés, triacs, MOSFET, etc.) • Reduce de forma eficaz el ruido eléctrico y las interferencias entre secciones de un mismo circuito • Compatible con placas de prototipado y PCBs estándar gracias a su encapsulado DIP de 4 pines y paso de 2,54 mm • Amplio rango de CTR que permite uso flexible en diferentes configuraciones de entrada y carga • Apto para aplicaciones de automatización, fuentes conmutadas, interfaces de señal y comunicaciones entre distintos niveles de tensión • Encapsulado sellado y resistente, adecuado para soldadura por ola y montaje en tarjetas de control • Dimensiones aproximadas del cuerpo: 4,5 mm (largo) × 3,5 mm (ancho) × 3,5 mm (alto) • Longitud total incluyendo pines: ≈ 6,5 mm • Peso aproximado por unidad: 0,2g |
