Descripción

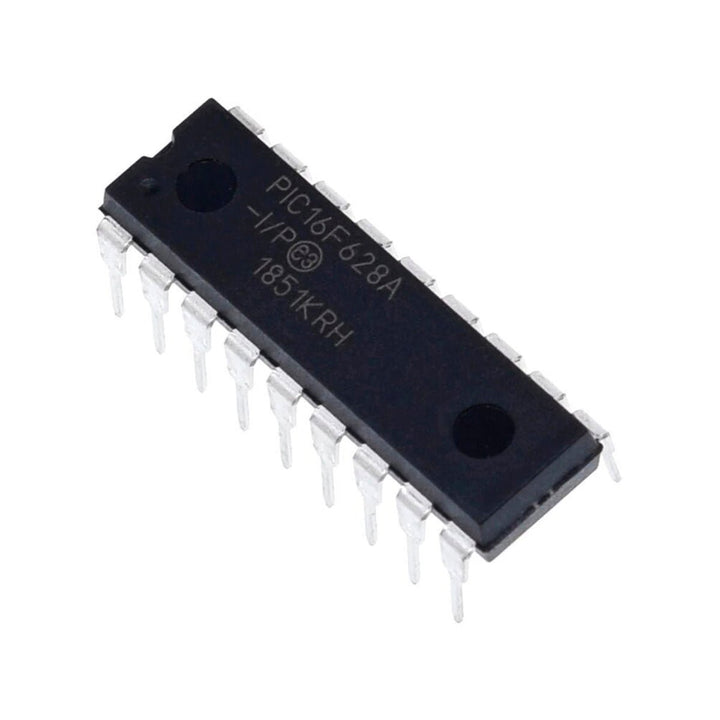

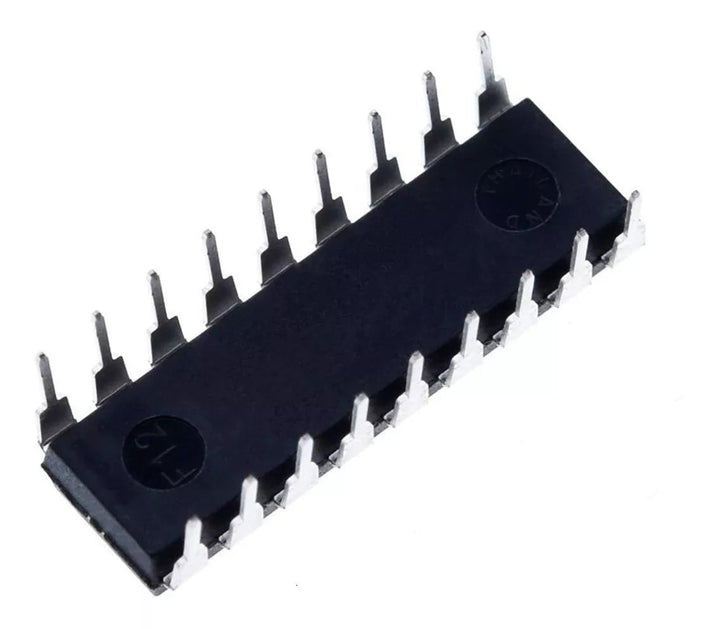

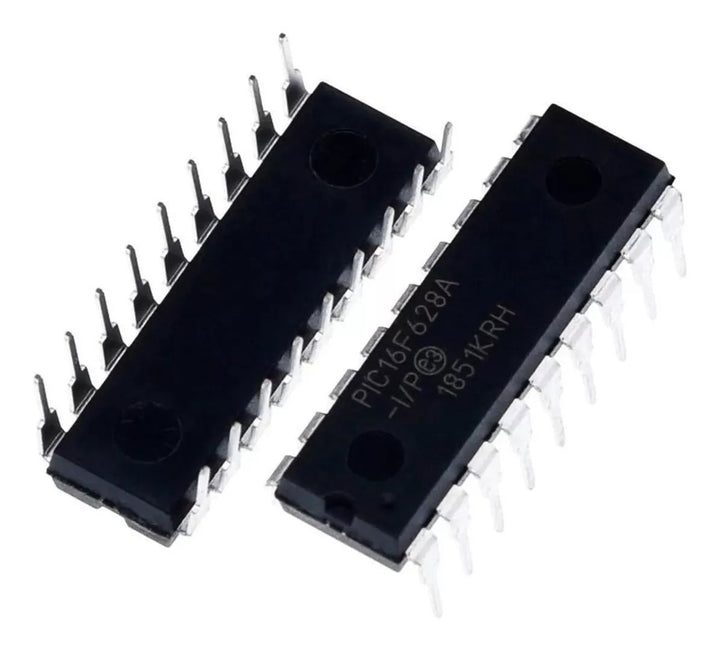

El pic 16f628a es un microcontrolador de 8 bit, posee una arquitectura RISC avanzada asi como un juego reducido de 35 instrucciones. Este microcontrolador es el remplazo del obsoleto pic16f84a, los pines del pic16f628a son compatibles con el pic16f84a, asi se podrian actualizar proyectos en los que se ha usado el pic16f84a.
|
CARACTERÍSTICAS: |
• Voltaje de operación: 2 a 5.5 V • Arquitectura: 8 bits • Memoria Flash de programa: 3.5 KB • Velocidad de CPU: 5 (MIPS / DMIPS) • Memoria SRAM: 224 Bytes • Memoria EEPROM/HEF: 128 Bytes • Frecuencia del oscilador interno: 4 MHz • Periféricos de comunicación digital: º 1 x UART º 1 x Módulo PWM: º 1 CCP • Temporizadores: º 2 x 8 bits º 1 x 16 bits º 2 x Comparadores analógicos. º 16 x Pines I/O • Programación en serie en circuito (ICSP) • Rango de temperatura (°C): -40 a 125 |
Documentación y recursos
Documentación
