Descripción

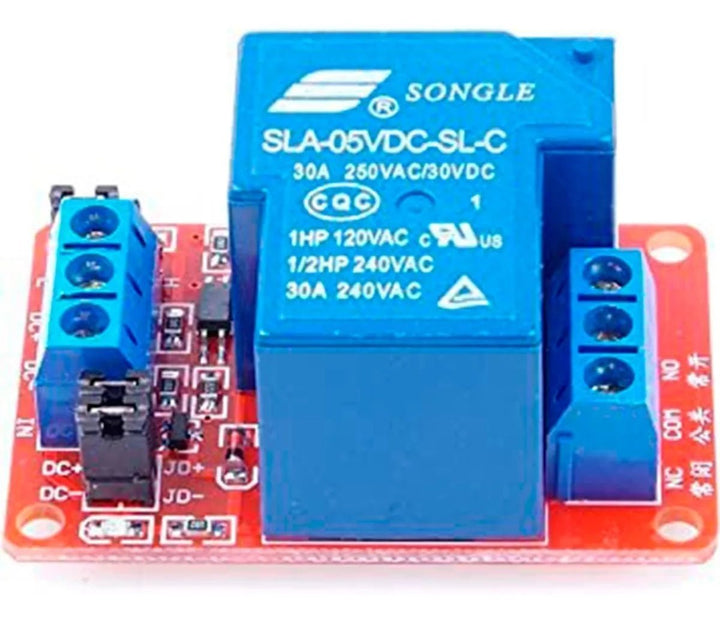

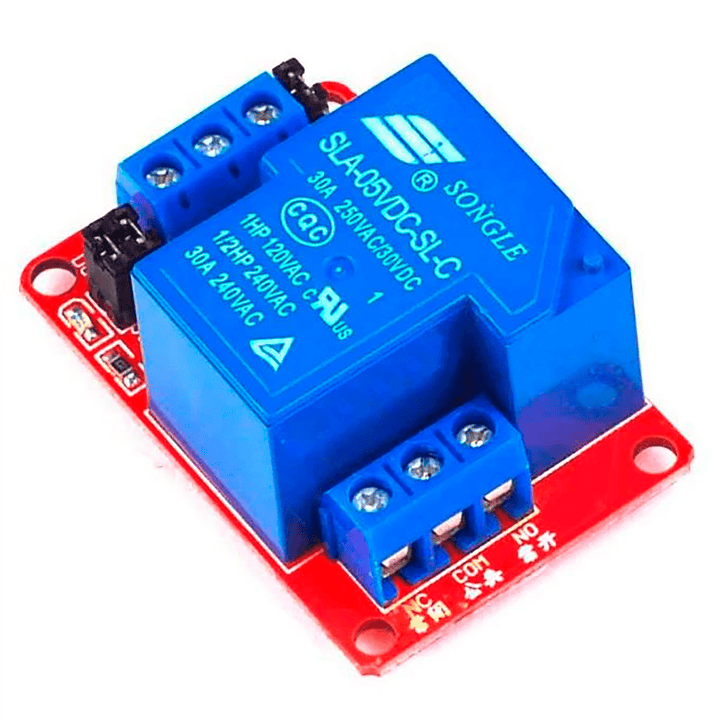

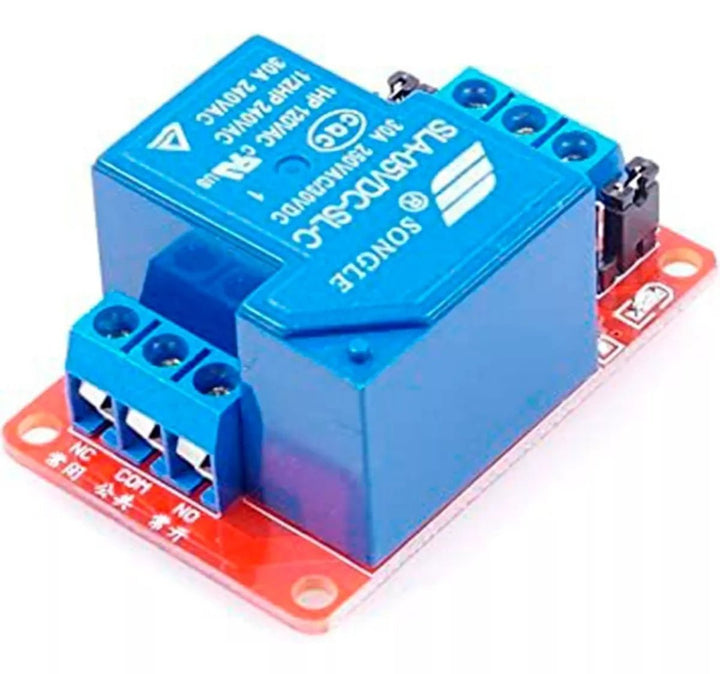

Módulo de 1 canal de relé de 5V 30A con optoacoplador Triger de nivel H/L
Descripción del módulo:
Módulo de relé 30A, interfaz normalmente abierta carga máxima: ca 250V/30A, DV 30V/30A.
ESPECIFICACIONES TÉCNICAS | • Aislamiento de acoplamiento óptico, la capacidad de conducción es fuerte, rendimiento estable; La corriente de disparo es de 5mA • El módulo se puede configurar como disparador de nivel alto o bajo a través del puente. • Luz indicadora de potencia (verde), luz indicadora de estado del relé (rojo) • Tamaño del módulo: 50mm x 33mm x 24mm • Parámetros técnicos: • Versión de voltaje: 5V • Corriente estática: 5mA • Corriente de funcionamiento: Ma • Corriente de disparo: 2-4mA |
ESPECIFICACIONES TÉCNICAS INTERFAZ DEL MODULO |
• Versión de voltaje: 12V • Corriente estática: 5mA • Corriente de funcionamiento: 80ma • Corriente de disparo: 2-4mA • DC +: poste positivo de la fuente de alimentación de CC • DC- : fuente de alimentación DC polo negativo • Entrada: pin de disparo de señal • JD +: Relé de control de Voltaje Positivo • JD- : Relé de control de voltaje negativo • DC + y JD + cortocircuitado por tapa de puente, DC-y JD-cortocircuitado con tapa de puente, es el mismo voltaje entre el terminal de disparo y el terminal de control de relé. • Selección de modo de disparo de nivel alto y bajo. Puente y conexión de pin L, en pin es el gatillo de nivel bajo y la conexión de pin H, en pin es el disparador de alto nivel • Pin normalmente cerrado (NC) : Relé normalmente cerrado pin • Pin común (COM) : pin común de relé • Pin normalmente abierto (NO) : pin normalmente abierto del relé • La corriente nominal de la interfaz es de 16a • Módulo de relé de 1 canal de 12V 30A con disparo de nivel H/L optoacoplador • Módulo de relé 30A, interfaz normalmente abierta carga máxima: ca 250V/30A, DV 30V/30A. • Aislamiento de acoplamiento óptico, la capacidad de conducción es fuerte, rendimiento estable; La corriente de disparo es de 5mA • El módulo se puede configurar como disparador de nivel alto o bajo a través del puente. • Luz indicadora de potencia (verde), luz indicadora de estado del relé (rojo) |
CARACTERÍSTICAS | • Tamaño del módulo: 50mm x 33mm x 24mm |
Documentación y recursos
Documentación

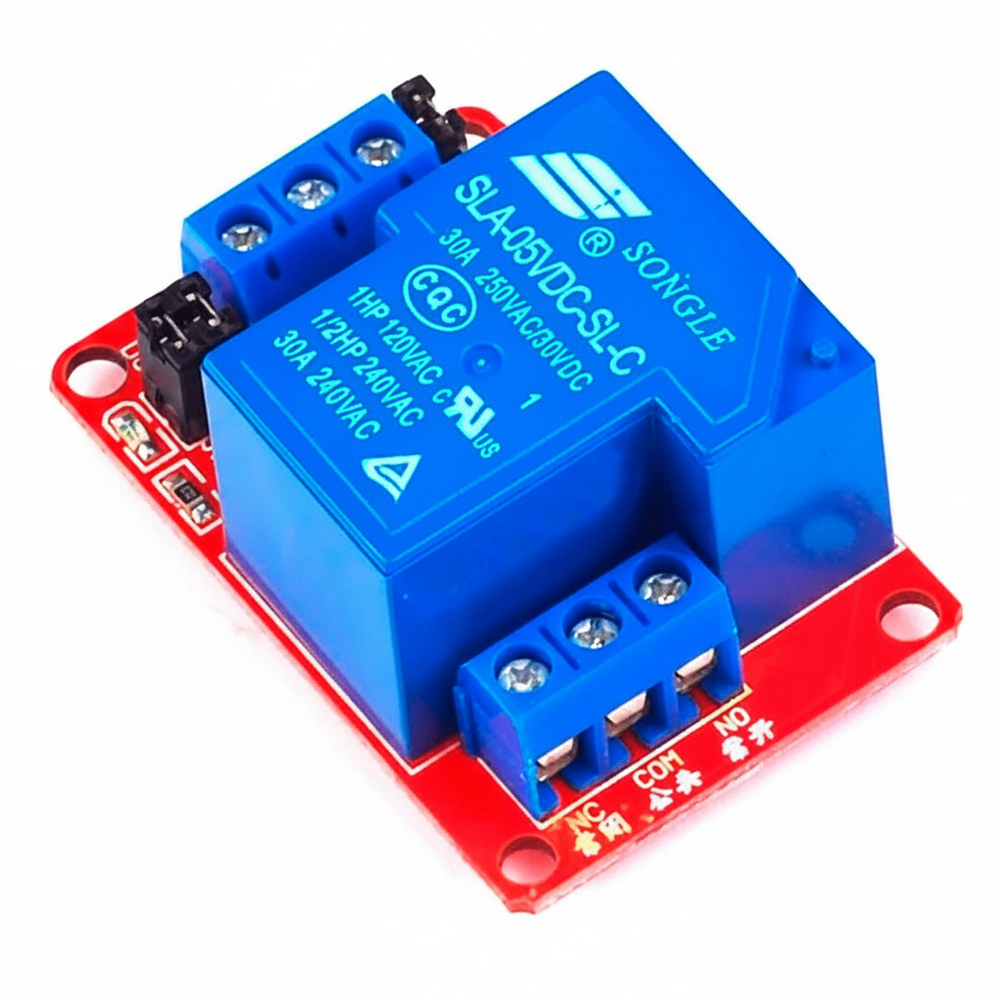

Relevador Relay 1 Canal 5v 30a 250vac/30vdc Con Optoacoplador
$ 69.00
