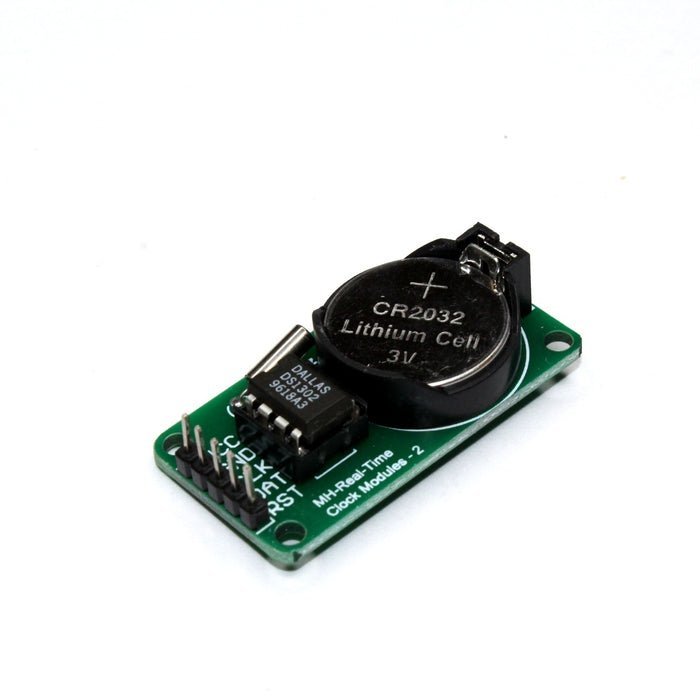

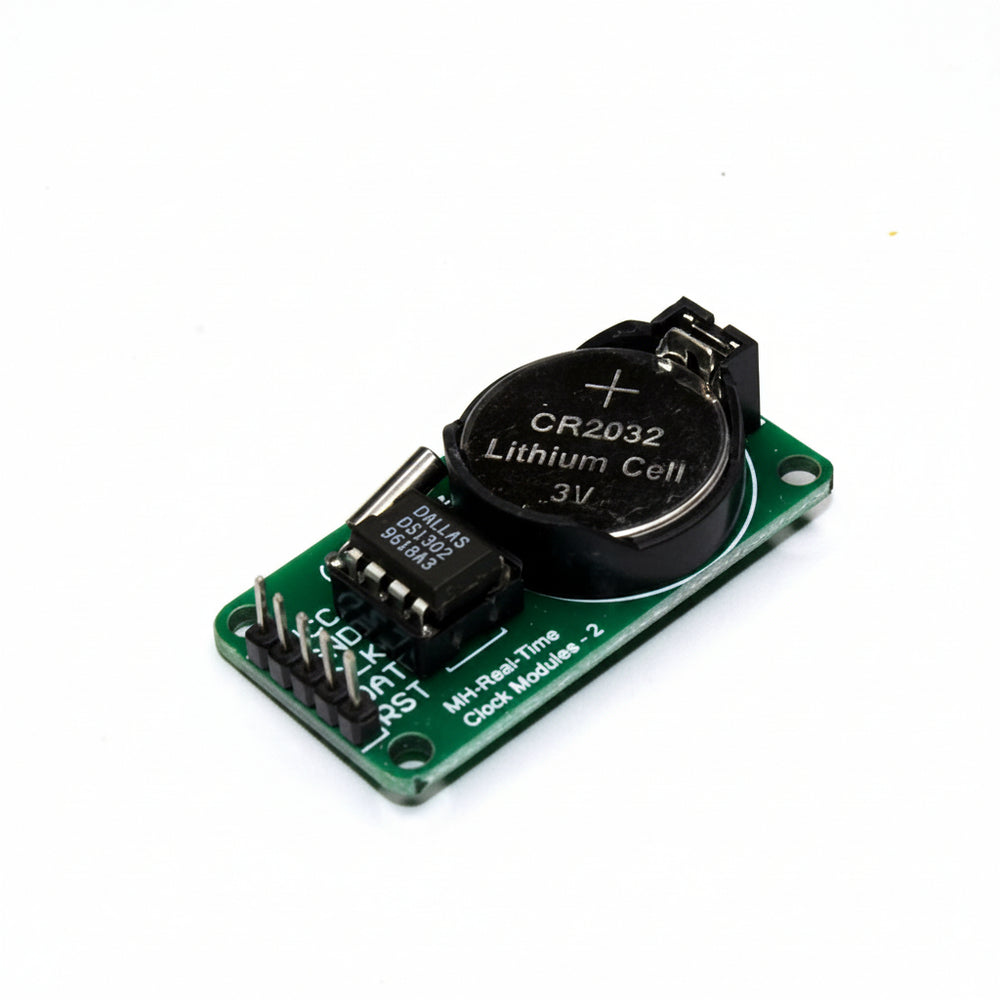

Descripción
El DS1302 es un chip de reloj de carga que contiene un reloj / calendario en tiempo real y 31 bytes de RAM estática para comunicarse con el microcontrolador a través de una interfaz serie simple. El circuito del reloj / calendario en tiempo Real proporciona segundos, minutos, horas, días, semanas, meses, años de información, se puede ajustar automáticamente el número de días por mes y el año bisiesto. El funcionamiento del reloj se puede determinar mediante la indicación AM / PM en un formato de 24 o 12 horas.
ESPECIFICACIONES TÉCNICAS |

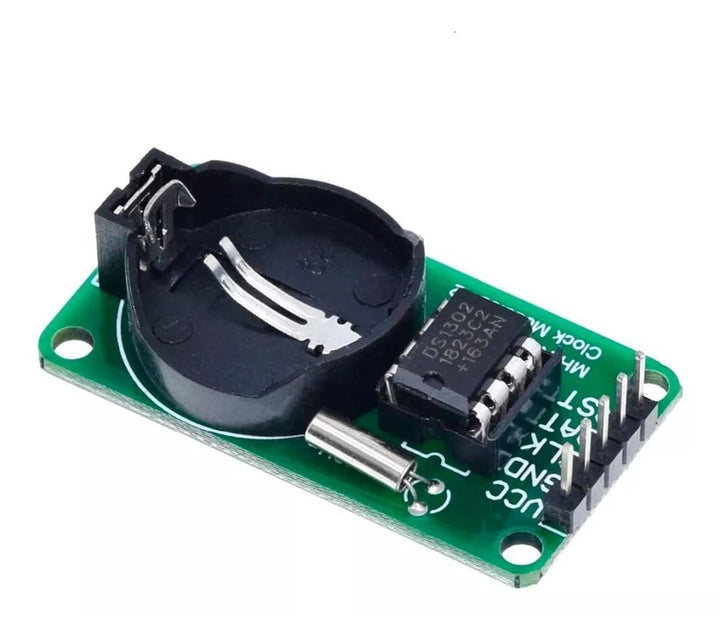

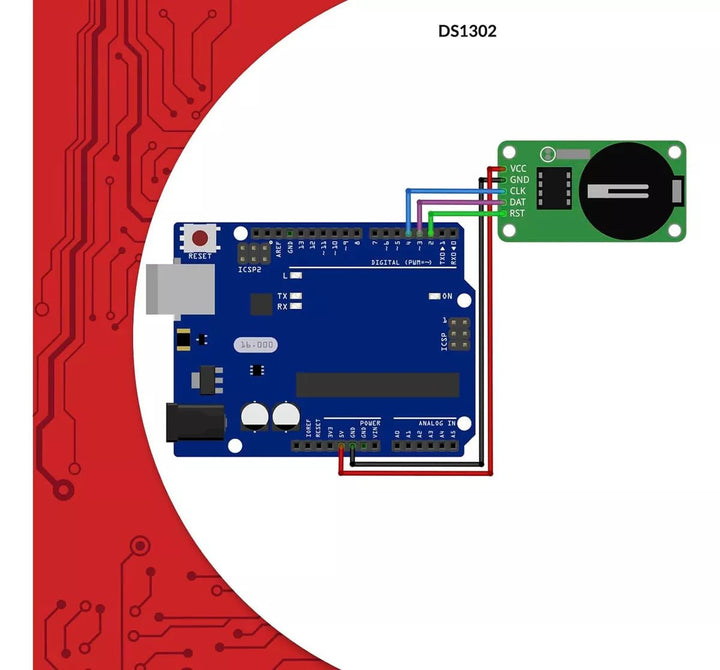

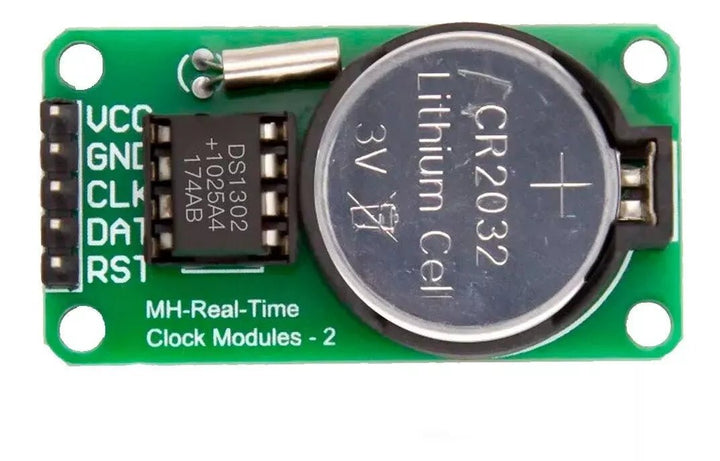

• Voltaje de funcionamiento: 2 ~ 5.5 V • Temperatura de funcionamiento: 0 ~ 70 °C • TTL compatible (VCC = 5 V) • RAM para almacenamiento de datos scratchpad: 31 x 8 bits Pines de conexión directa: • VCC - + 5 V ~ 3.3 V. • GND ~ GND. CLK ~ P01. • DAT ~ P02. • Primera P00 • Interfaz de E / S en serie para un número mínimo de pin • Paquete DIP de 8 pines o paquete opcional de 8 pines DIP basado en el montaje de la superficie • Transmisión de un solo byte y multibyte para lectura / escritura de datos de reloj o RAM • 32.768 KHz de oscilador de cristal • DS1302 trabajo de baja potencia para mantener los datos y la información del reloj cuando la potencia es inferior a 1mW |
CARACTERÍSTICAS |

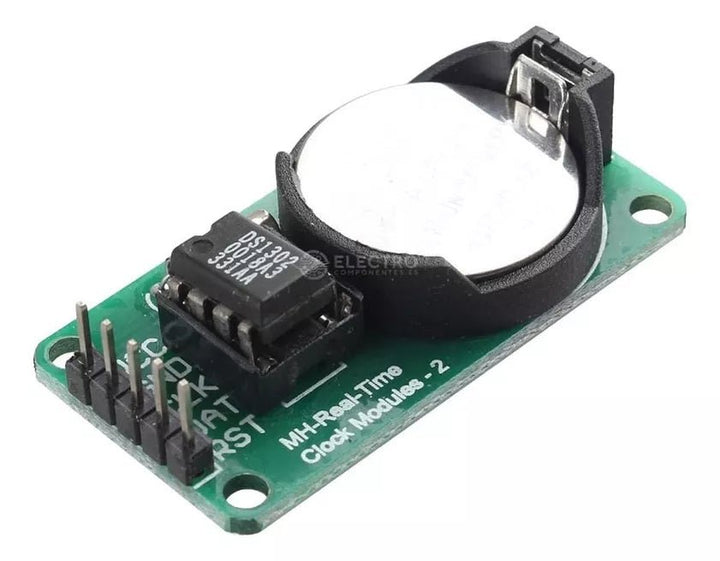

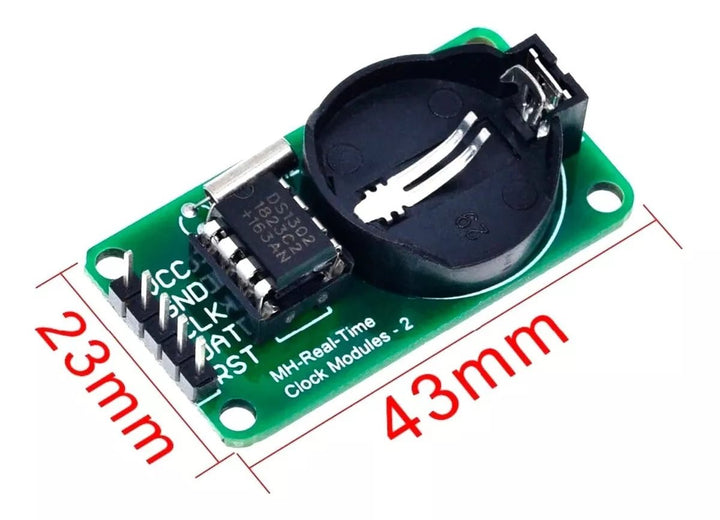

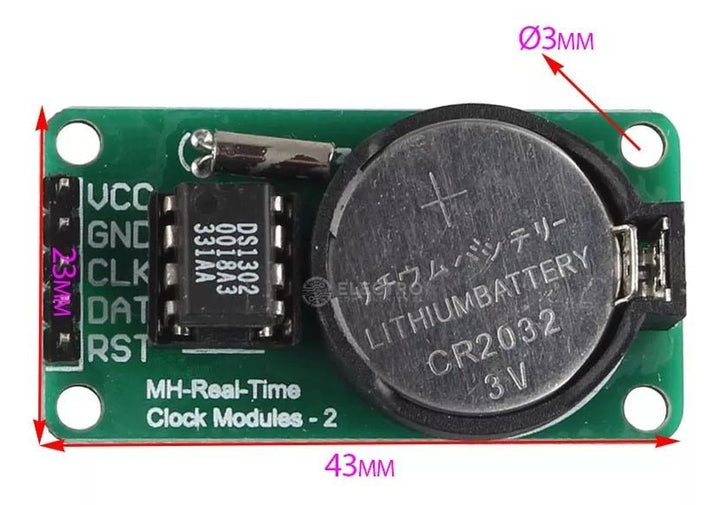

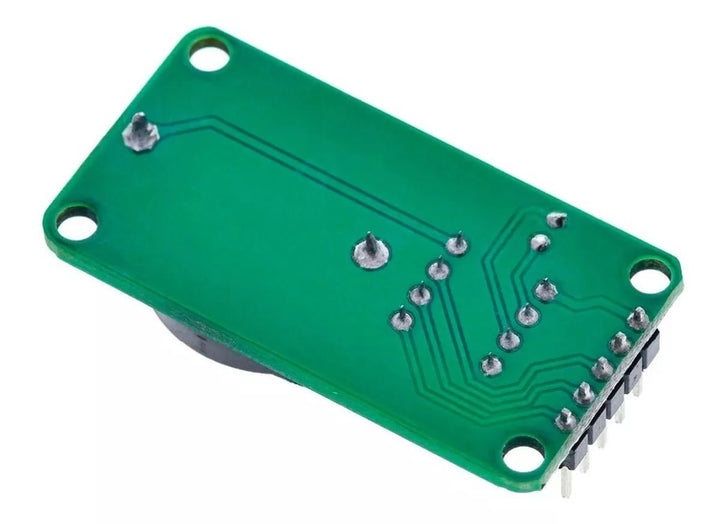

• Dimensiones: 43 x 23 x 11 mm • Peso: 6 g • Diámetro de los 4 orificios: 3.1 mm |
