Descripción

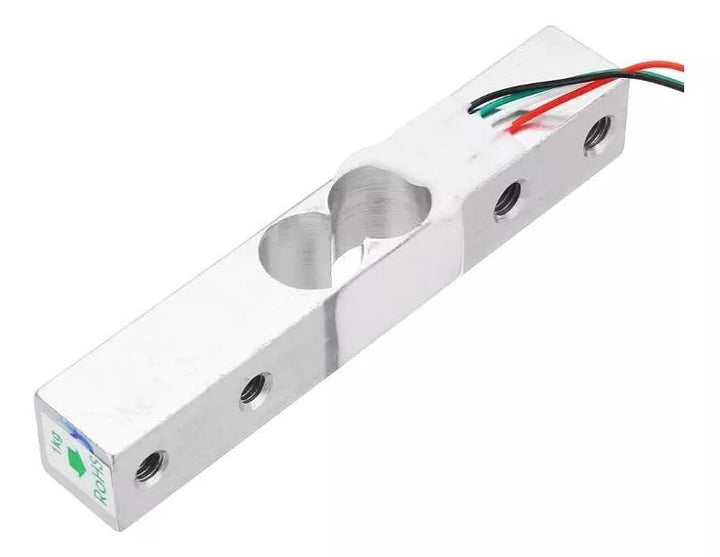

Las celdas de carga son transductores que soportan cargas de compresión, tensión y flexión y las convierten en una magnitud eléctrica proporcional a la carga. La aplicación principal de las celdas de carga es la medición de peso. Las celdas de carga poseen normalmente 4 galgas extensiométricas (Strain Gauge) conectadas en una configuración de puente Wheatstone. Esta configuración permite leer de forma precisa las variaciones de resistencia en las galgas. El módulo HX711 es un transmisor entre las celdas de carga y un microcontrolador como Arduino, permitiendo leer el peso en la celda de manera sencilla.
ESPECIFICACIONES TÉCNICAS |

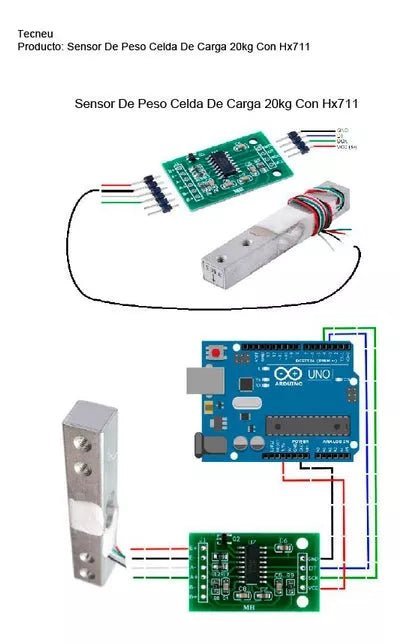

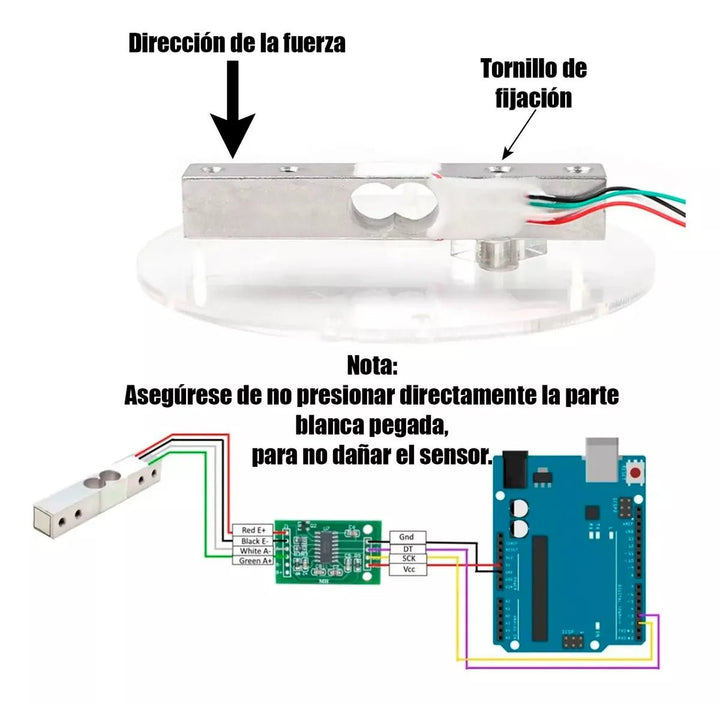

• Voltaje de Operación: 5 V • Capacidad de carga nominal: 20 Kg • Salida de Cero: 0.05% FS • Precisión: 0.02% FS • Precisión-Temperatura: 0.02% FS • Temperatura de trabajo: - 10º C a 50º C • Sobrecarga de seguridad: 150 % • Salida: 4 cables (configuración puente wheatstone) • Cada color corresponde a una señal: *Rojo: Voltaje de excitación +, E +, VCC. *Negro: Voltaje de excitación -, E -, GND. *Blanco: Amplificador +, Señal +, A +. *Verde: Amplificador -, Señal -, A -. • El chip HX711 posee internamente la electrónica para la lectura del puente de Wheatstone formado por la celda de carga y también un conversor ADC de 24 bits • Se comunica con el microcontrolador por medio de un protocolo de tipo serial mediante 2 pines (Clock y Data) |
CARACTERÍSTICAS |
• Dimensiones: 75 x 12 mm • Peso: 32 g |

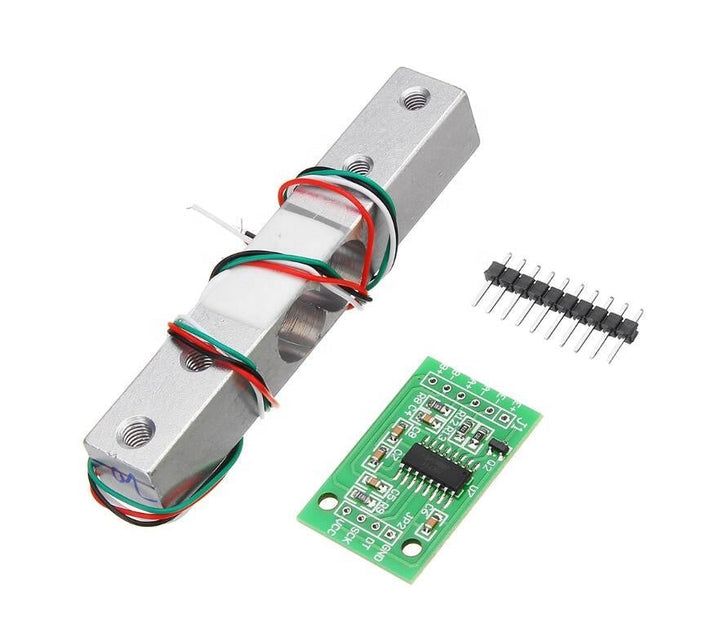

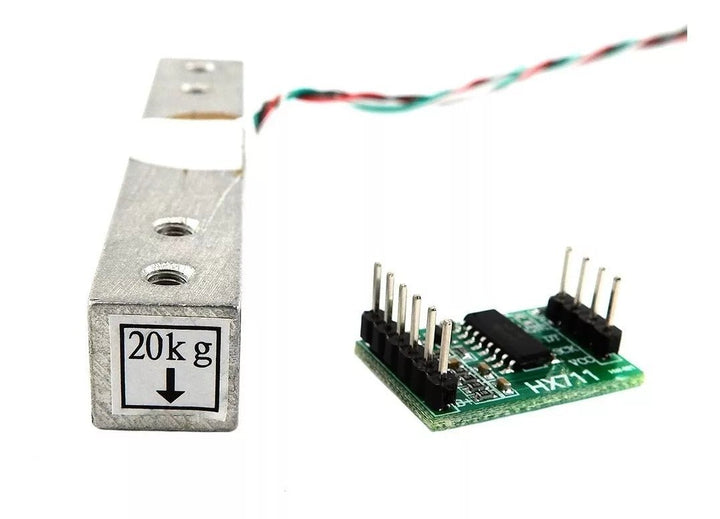

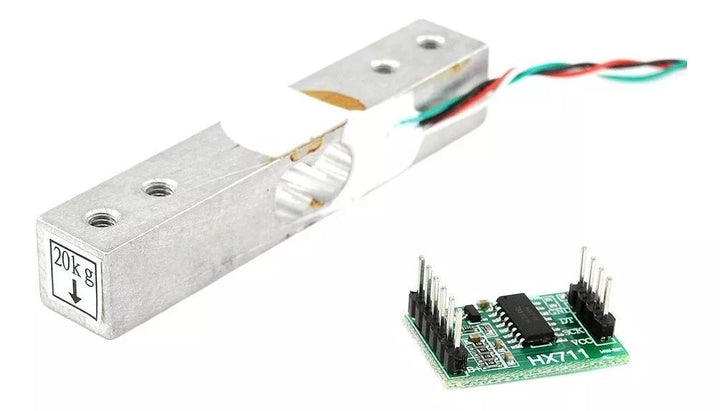

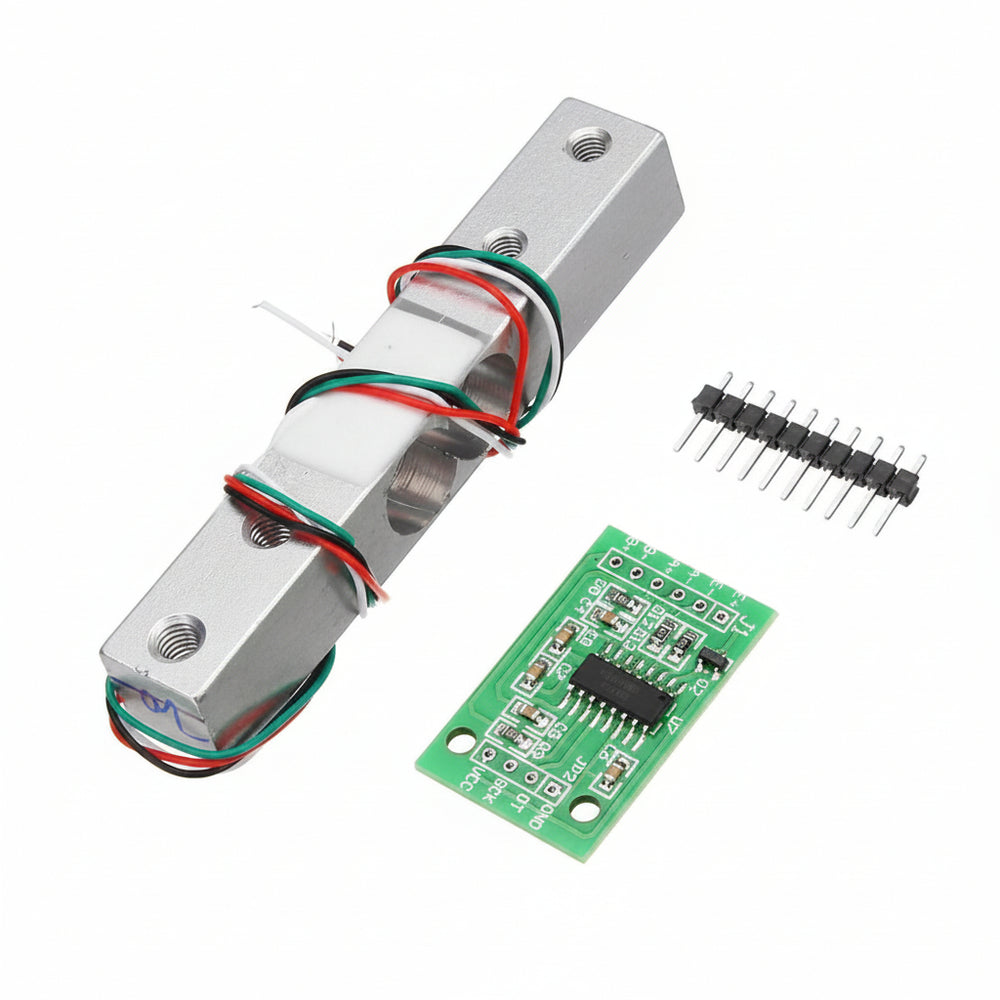

Sensor De Peso Celda De Carga 20kg Con Hx711
$ 63.00
