Descripción
Una celda de carga es un transductor que es utilizado para convertir una fuerza en una señal eléctrica. Mediante un dispositivo mecánico, la fuerza que se desea medir deforma el sensor y convierte el desplazamiento o deformación en señales eléctricas. La señal eléctrica de salida es del orden de unos pocos milivolts y debe ser amplificada mediante un amplificador antes de que pueda ser utilizada con cualquier micro controlador que disponga de una entrada ADC.
ESPECIFICACIONES TÉCNICAS |

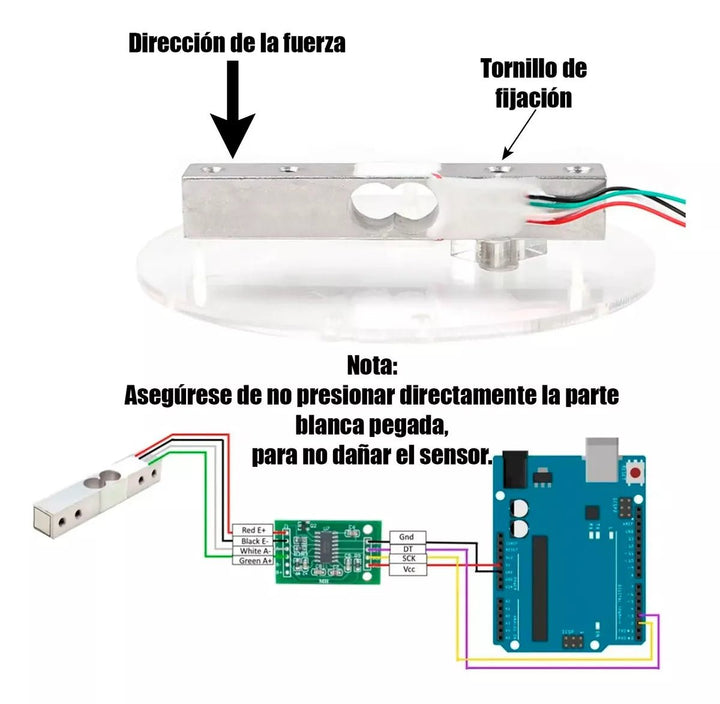

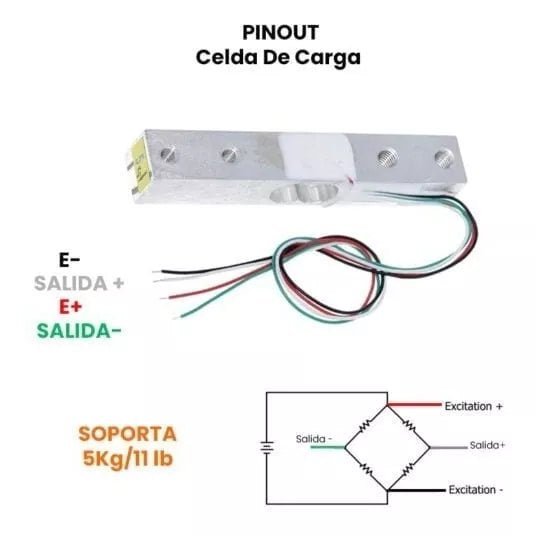

• Voltaje de Operación: 5 V • Rango de carga: 5 kg • Salida nominal: 1.0 ± 0.15 mv / v • Repetibilidad: 0,03% FS • Efecto de la temperatura en la salida: 0,01% F.S / ° C • Efecto de la temperatura sobre cero: 0.05% F.S / ° C • Cero: ± 0.1000 mv / v • Impedancia de entrada: 1115 + -10% O • Impedancia de salida: 1000 + - 10% O • Resistencia de aislamiento:> = 1000 MO • Tasa Sobrecarga segura: 150% FS • Tasa de sobrecarga final: 200% FS • Rango de temperatura: -20 - 60 ° C • Cableado: Rojo: Alimentación +. Negro: Fuente -. Verde: Señal +. Blanco: Señal – |
CARACTERÍSTICAS CELDA |
• Material: Aleación de aluminio • Peso de celda: 27.9 g |
CARACTERÍSTICAS MODULO | • Peso modulo: 2 g |

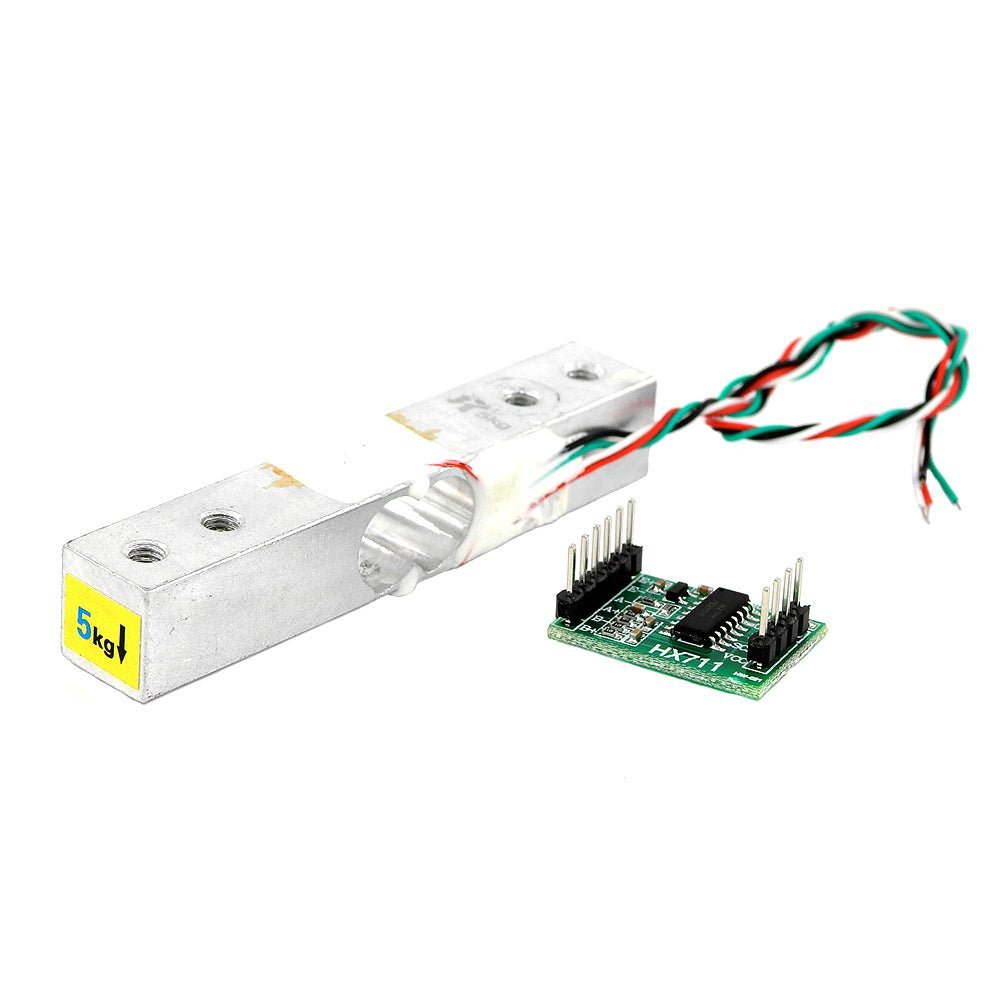

Sensor De Peso Celda De Carga 5kg Con Hx711
