Descripción
El SN74LS76AN es un circuito integrado de la familia lógica TTL diseñado para operar como dos flip-flops tipo J-K independientes. Cada flip-flop tiene entradas de preset (PRE) y clear (CLR) asíncronas que permiten un control directo del estado de salida, así como entradas síncronas J y K, que determinan el comportamiento durante la transición del reloj. Este dispositivo es ampliamente utilizado en aplicaciones de almacenamiento de datos digitales, contadores, divisores de frecuencia y sistemas de temporización.
|
ESPECIFICACIONES TÉCNICAS |
• Tipo de flip-flop: J-K maestro-esclavo • Voltaje de alimentación (Vcc): 4.75 V a 5.25 V • Corriente de alimentación: 6 mA máximo • Frecuencia máxima de reloj: 25 MHz • Niveles lógicos: - Nivel bajo (entrada): máx. 0.8 V - Nivel alto (entrada): mín. 2 V • Tiempos de propagación: - Low to High: 25 ns típico - High to Low: 35 ns típico • Temperatura de operación: 0 °C a 70 °C • Consumo de potencia: 22 mW típico |
|
CARACTERÍSTICAS |
• Tecnología: TTL de baja potencia (LS) • Entradas asíncronas: PRE y CLR (activas en nivel bajo) • Entradas síncronas: J, K, y Reloj (CLK) • Salidas: Q y Q̅ • Protección ESD: Incorporada • Encapsulado: DIP-14 con pines estañados para soldadura • Dimensiones: 19.3 mm (largo) x 6.35 mm (ancho) x 4.57 mm (alto) • Peso: 2 g • Compatible con otros dispositivos TTL estándar |

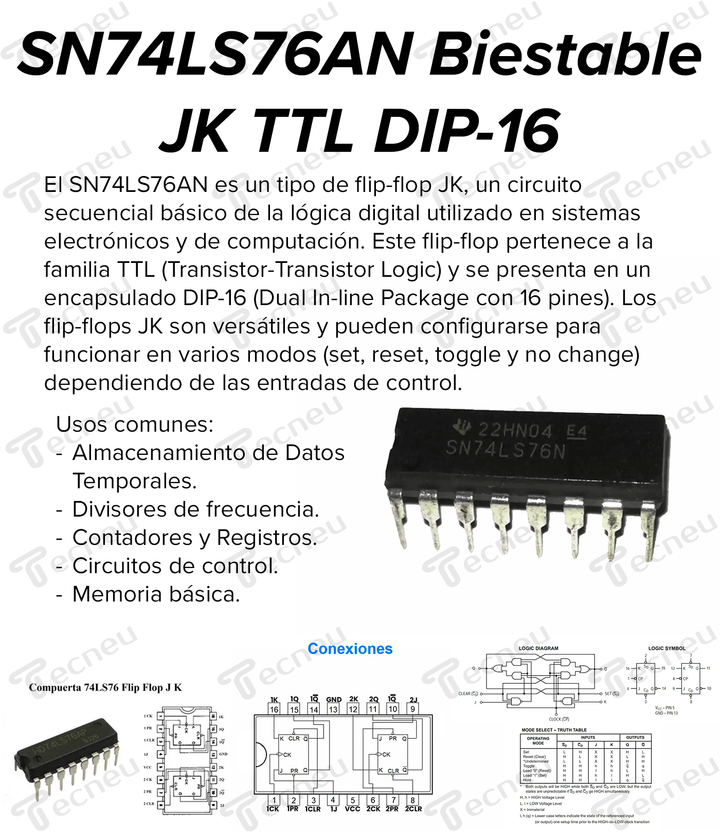

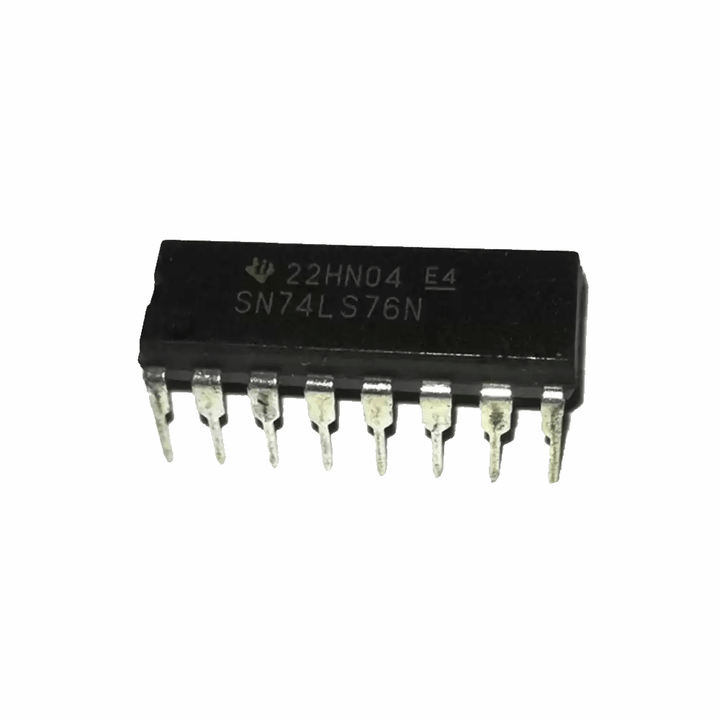

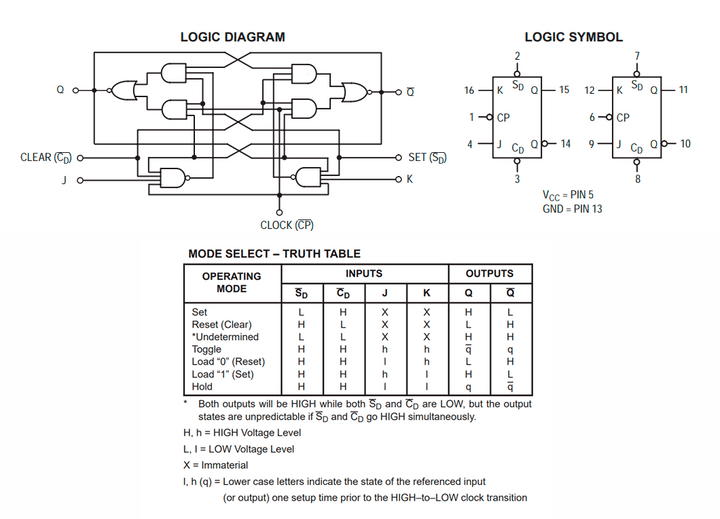

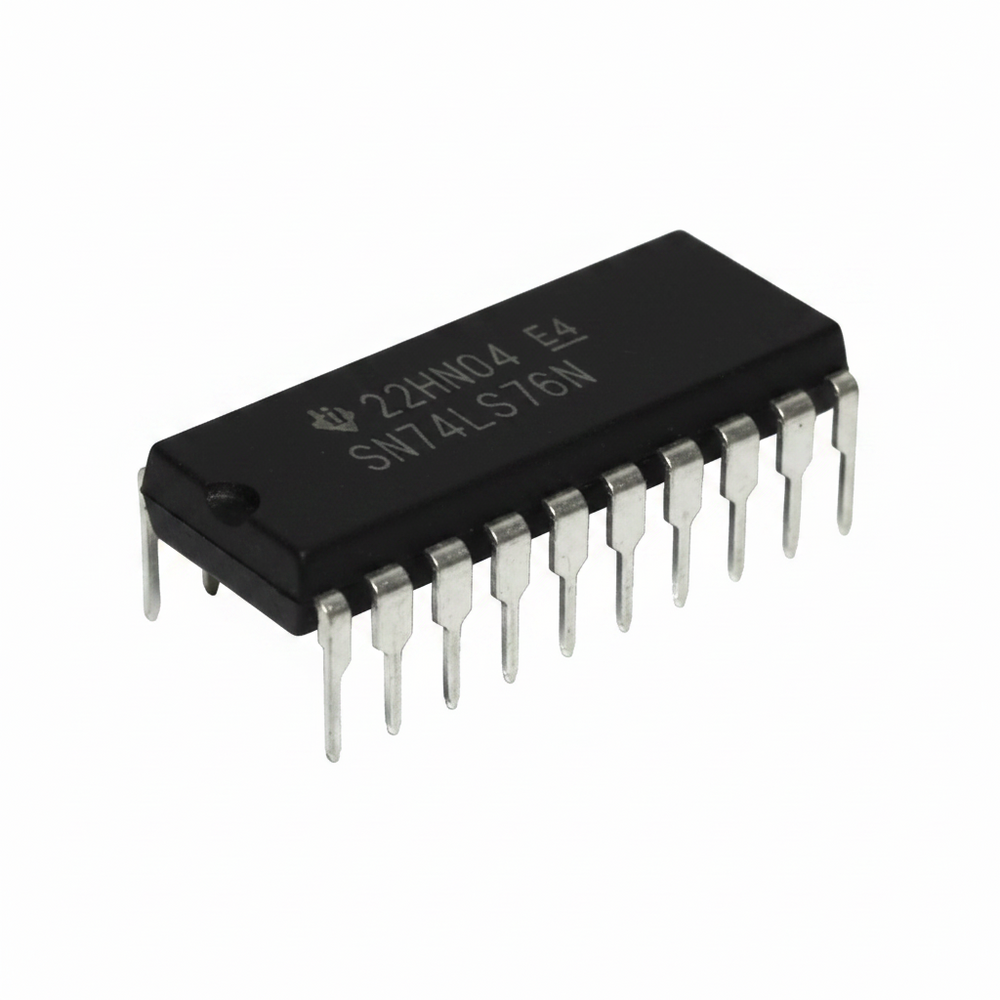

SN74LS76AN Flip Flop JK TTL DIP-16
$ 13.00
