Fuente de Voltaje Variable: controla la energía a tu manera
Fuente de Voltaje Variable: la herramienta esencial en electrónica
Una fuente de voltaje variable es un dispositivo indispensable en cualquier laboratorio de electrónica, taller de reparaciones o espacio de aprendizaje. Su función principal es suministrar energía eléctrica con un nivel de voltaje que puede ajustarse según las necesidades del circuito en prueba. Gracias a esto, se convierte en una herramienta versátil tanto para estudiantes como para profesionales.
¿Qué es una fuente de voltaje variable?
Se trata de una fuente de alimentación regulable que permite seleccionar el voltaje de salida dentro de un rango definido. A diferencia de las fuentes fijas, las variables ofrecen flexibilidad para experimentar con diferentes valores hasta encontrar el adecuado para un dispositivo o circuito. Esto resulta especialmente útil en prototipado, reparación y enseñanza.
Características principales
- Voltaje ajustable: comúnmente de 0 a 30 V, según el modelo.
- Corriente regulable: permite limitar la intensidad para proteger los circuitos.
- Protecciones: contra sobrecorriente y sobretemperatura.
- Indicadores: displays LED/LCD que muestran voltaje y corriente en tiempo real.
- Salidas múltiples: algunos equipos ofrecen salidas dobles o simétricas (+V, −V).
Tabla de especificaciones típicas
| Parámetro | Valor típico | Descripción |
|---|---|---|
| Rango de voltaje | 0 – 30 V DC | Salida ajustable para diferentes circuitos. |
| Rango de corriente | 0 – 5 A | Límite máximo configurable para proteger cargas. |
| Protección | Sobrecorriente, sobrecalentamiento | Mayor seguridad para el equipo y el usuario. |
| Display | LED/LCD | Lectura precisa de voltaje y corriente. |
| Tipo de salida | Regulada y continua | Estable aun con variación de carga. |
Comparativa: tipos de fuentes de alimentación
| Tipo de fuente | Características | Aplicaciones |
|---|---|---|
| Fija | Entrega un voltaje constante (p. ej., 5 V o 12 V) | Circuitos específicos, cargadores simples |
| Variable lineal | Muy estable y de bajo ruido | Laboratorios y pruebas delicadas |
| Conmutada (SMPS) | Alta eficiencia, tamaño compacto | Uso general, proyectos portátiles |
| De banco digital | Control por microprocesador, memorias de perfiles | Investigación y pruebas avanzadas |
Ejemplo de uso
En proyectos de prototipado es común usar una fuente variable para energizar una placa de desarrollo y medir el consumo. Se ajusta el voltaje a la recomendación del fabricante y se fija un límite de corriente seguro. Esto previene daños ante conexiones erróneas o cortocircuitos.
Conociendo sus controles

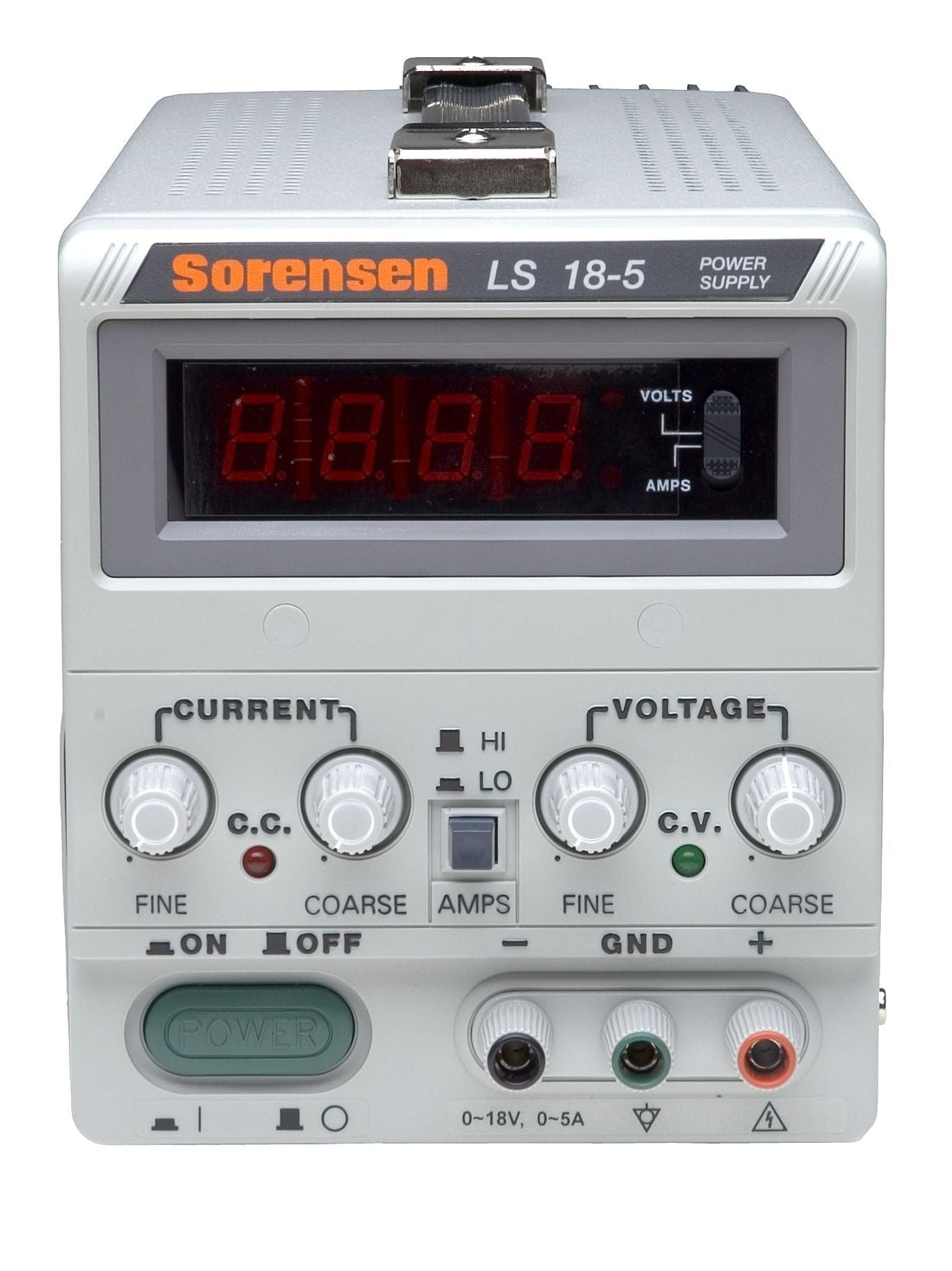

Para sacar el máximo provecho de una fuente de voltaje variable es importante identificar cada perilla y terminal. La siguiente imagen muestra un modelo típico con sus funciones:
Ventajas de usar una fuente variable
- Versatilidad: se adapta a múltiples dispositivos y etapas del desarrollo.
- Protección: el modo de corriente constante evita daños por sobreconsumo.
- Precisión: permite aplicar exactamente el voltaje necesario.
- Aprendizaje: ideal para experimentar con distintos niveles de energía.
Aplicaciones comunes
- Pruebas de circuitos en desarrollo y validación de prototipos.
- Proyectos con microcontroladores y placas como Arduino o Raspberry Pi.
- Alimentación de motores, tiras LED y módulos electrónicos.
- Diagnóstico y reparación de equipos eléctricos/electrónicos.
- Prácticas educativas en laboratorios escolares y universitarios.
Buenas prácticas de uso
- Verificar siempre la polaridad antes de conectar.
- Ajustar primero el límite de corriente y luego el voltaje.
- Evitar operar al máximo de capacidad durante periodos prolongados.
- Desactivar la salida antes de modificar conexiones.
- Utilizar cables adecuados para minimizar caídas de voltaje.
Limitaciones a considerar
- Mayor costo frente a fuentes fijas.
- Tamaño y peso superiores en modelos de alta potencia.
- Menor idoneidad para uso completamente portátil salvo formatos compactos.
Conclusión
La fuente de voltaje variable es el centro neurálgico del banco de trabajo electrónico. Su capacidad de adaptación, precisión y seguridad la vuelven imprescindible en entornos educativos, profesionales y de hobby. Disponer de una buena fuente facilita experimentar con confianza, caracterizar consumos y proteger los circuitos mientras aprendes o desarrollas tus proyectos.
