Display de 7 segmentos: qué es, cómo funciona y para qué sirve

El display de 7 segmentos es un componente electrónico muy conocido porque permite mostrar números de una forma simple y fácil de leer. Es común verlo en relojes digitales, calculadoras, termómetros, cronómetros, contadores y multímetros. Gracias a su bajo costo y a su funcionamiento sencillo, es una excelente opción para personas que están comenzando en electrónica.

¿Qué es un display de 7 segmentos?

Un display de 7 segmentos está formado por siete pequeñas luces LED acomodadas de manera que, al encenderse en diferentes combinaciones, pueden formar los números del 0 al 9. También puede mostrar algunas letras simples, aunque su uso principal es representar números.

Su nombre viene de que está dividido en siete partes o segmentos, que normalmente se identifican con las letras a, b, c, d, e, f y g.

¿Dónde se usa en la vida diaria?

Aunque parece un componente muy simple, el display de 7 segmentos está presente en muchos aparatos de uso cotidiano. Algunos ejemplos son:

• Relojes digitales.
• Calculadoras.
• Termómetros electrónicos.
• Contadores y cronómetros.
• Multímetros y equipos de medición.
• Marcadores electrónicos y paneles numéricos.

¿Cómo funciona?

Cada número se forma encendiendo ciertos segmentos y dejando otros apagados. Por ejemplo:

• Para mostrar el número 1, solo se encienden dos segmentos.
• Para mostrar el número 8, se encienden los siete segmentos.
• Para mostrar el número 0, se encienden todos menos el segmento central.

Esto permite representar números de forma rápida y clara usando solo un conjunto pequeño de LEDs.

Tipos de display de 7 segmentos

Existen diferentes tipos de display de 7 segmentos. Los más importantes son los siguientes:

Otros formatos disponibles

• De un solo dígito: muestran un número a la vez. Son ideales para prácticas sencillas y contadores básicos.

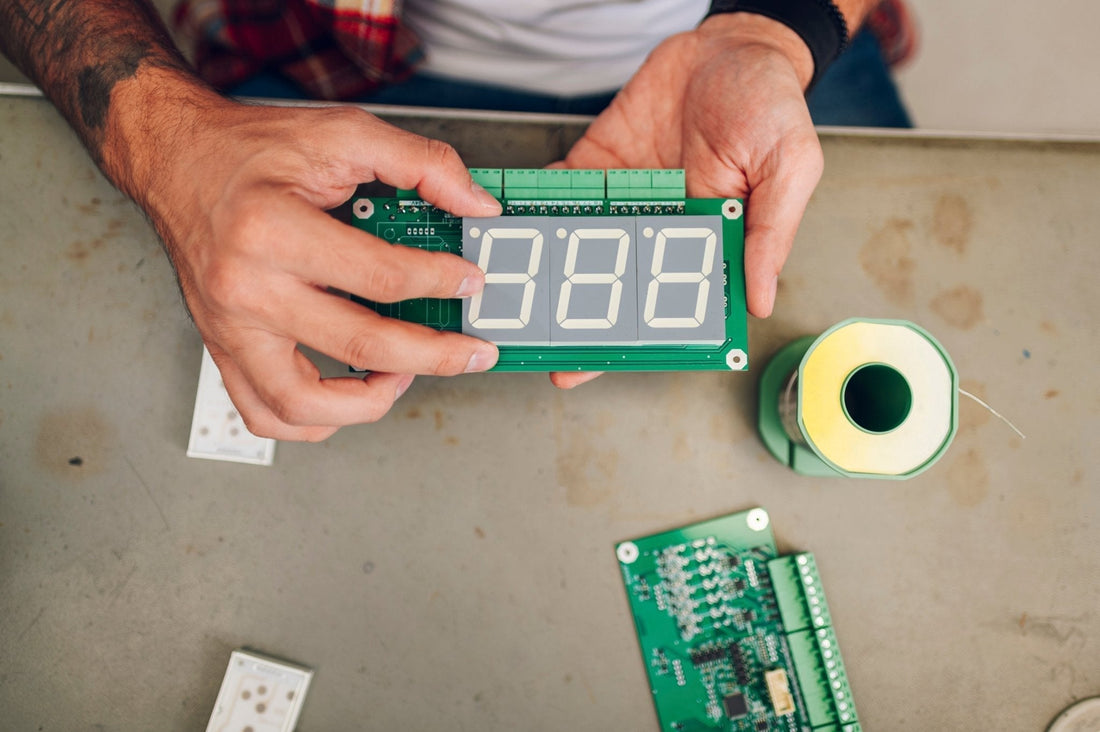

• De varios dígitos: permiten mostrar números más largos, como 12, 99 o 2024, dependiendo del modelo.

Tabla de números y segmentos

La siguiente tabla muestra qué segmentos deben encenderse para formar cada número del 0 al 9:

Número	Segmentos activos
0	a, b, c, d, e, f
1	b, c
2	a, b, d, e, g
3	a, b, c, d, g
4	b, c, f, g
5	a, c, d, f, g
6	a, c, d, e, f, g
7	a, b, c
8	a, b, c, d, e, f, g
9	a, b, c, d, f, g

¿Cómo se conecta?

Si quieres usar un display de 7 segmentos con Arduino, ESP32 u otro microcontrolador, hay algunas recomendaciones básicas que debes seguir:

• Conectar cada segmento mediante una resistencia, normalmente entre 220 Ω y 330 Ω.
• Verificar si el display es de ánodo común o cátodo común.
• Programar en el microcontrolador qué segmentos se deben encender para mostrar cada número.
• Si usas varios dígitos, aplicar multiplexación, una técnica que enciende rápidamente cada dígito por turnos para que parezcan activos al mismo tiempo.

Ventajas

• Fácil de entender: es ideal para comenzar a trabajar con salidas digitales.
• Bajo costo: accesible para estudiantes y proyectos escolares.
• Buena visibilidad: muestra números de manera clara.
• Muy usado en educación: ayuda a aprender control de LEDs y representación numérica.
• Compatible con microcontroladores: puede integrarse fácilmente con Arduino, ESP32 y otros sistemas.

Lo que debes tener en cuenta

• Solo sirve principalmente para mostrar números y algunas letras sencillas.
• No es la mejor opción para mostrar texto largo o gráficos.
• Si usas varios dígitos, el cableado y la programación pueden volverse más complejos.
• El consumo de corriente aumenta cuando se usan más segmentos o más dígitos.

Conclusión

El display de 7 segmentos es una excelente opción para quienes están comenzando en electrónica. Su funcionamiento es fácil de entender, su costo es bajo y permite aprender conceptos importantes como control de LEDs, uso de resistencias y manejo de salidas digitales. Aunque no reemplaza a pantallas más avanzadas, sigue siendo una herramienta muy útil para mostrar números de forma clara y sencilla en proyectos educativos y prácticos.
