Principios de la Modulación por Ancho de Pulso (PWM)

Descripción:

La Modulación por Ancho de Pulso (PWM) es una técnica utilizada para controlar la cantidad de energía suministrada a una carga eléctrica mediante la variación del ancho de los pulsos en una señal. Esta técnica es fundamental en numerosas aplicaciones de electrónica, como el control de motores, la regulación de potencia y la generación de señales de audio.

Cómo Funciona la PWM

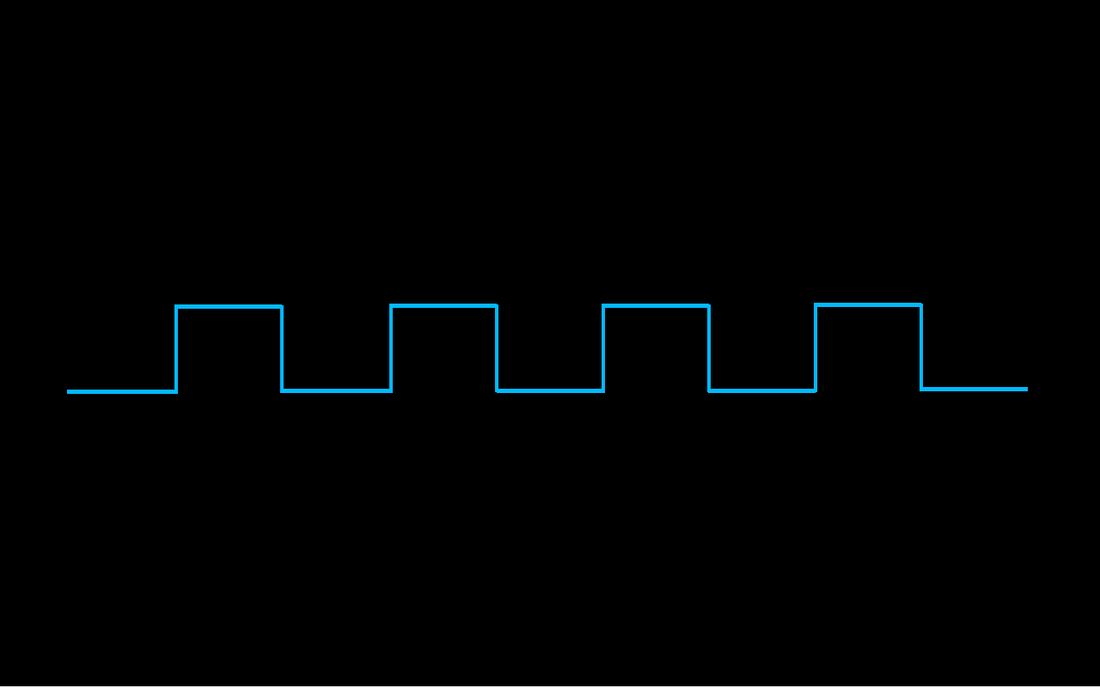

En PWM, la señal es una onda cuadrada donde la relación entre el tiempo que la señal está en alto (encendido) y el tiempo que está en bajo (apagado) se modula para controlar la cantidad de energía entregada a la carga. Esta relación se conoce como ciclo de trabajo (duty cycle), que se expresa en porcentaje.

Partes de una Onda PWM
  • Ciclo de Trabajo (Duty Cycle): Es el porcentaje del tiempo que la señal está en estado alto durante un periodo de la onda. Por ejemplo, un ciclo de trabajo del 50% significa que la señal está en alto el 50% del tiempo y en bajo el otro 50%.
  • Frecuencia: Es la velocidad a la que se repiten los ciclos de encendido y apagado. La frecuencia debe ser lo suficientemente alta para que la carga (como un motor) no responda a las fluctuaciones individuales de la señal, sino que experimente una salida media constante.

Aplicaciones de la PWM

Control de Motores:

La PWM se utiliza ampliamente en el control de motores de corriente continua (DC). Al variar el ciclo de trabajo, se puede controlar la velocidad de rotación del motor. Un ciclo de trabajo más alto significa más energía y, por lo tanto, mayor velocidad del motor.

Producto recomendado: Controlador de Velocidad 3000W para Motor PWM DC 10-50V 60A

Este controlador es ideal para ajustar la velocidad de motores DC de alta potencia con un rango de voltaje de 10 a 50V y una capacidad de corriente de hasta 60A. Perfecto para aplicaciones que requieren un control preciso y robusto.

Regulación de Potencia:

En aplicaciones de suministro de energía, la PWM se utiliza para regular el voltaje y la corriente entregados a una carga. Esto es común en fuentes de alimentación conmutadas (SMPS), donde la eficiencia energética es crucial.

Producto recomendado: Módulo Generador de PWM con 2 Salidas Independientes 1-999 Hz

Este módulo generador de PWM es perfecto para generar señales PWM con frecuencia ajustable entre 1 y 999 Hz. Con dos salidas independientes, es ideal para proyectos que requieren el control simultáneo de múltiples dispositivos.

Generación de Señales de Audio:

La PWM también se emplea en la síntesis de sonido y en la transmisión de señales de audio. Al modular la anchura de los pulsos en función de una señal de audio, se puede crear una representación digital de la señal.

Iluminación LED:

Para controlar el brillo de los LEDs, la PWM ajusta la cantidad de tiempo que el LED está encendido frente a apagado. Esto permite un control preciso del brillo sin desperdiciar energía.

Control de Temperatura:

En sistemas de calefacción y ventilación, la PWM se usa para controlar ventiladores y elementos calefactores, proporcionando una regulación precisa de la temperatura.

Ventajas de la PWM

  • Alta Eficiencia: La conmutación rápida entre encendido y apagado reduce las pérdidas de energía, haciendo que la PWM sea muy eficiente.
  • Control Preciso: Permite un control muy fino sobre la cantidad de energía suministrada a la carga.
  • Simplicidad en Implementación: Es relativamente sencillo de implementar con microcontroladores y otros dispositivos digitales.

La PWM es una técnica poderosa y versátil que encuentra aplicaciones en una amplia variedad de sistemas electrónicos, proporcionando un control eficiente y preciso sobre la energía suministrada a una carga. Con productos como el controlador de velocidad de motor y el módulo generador de PWM, es posible implementar soluciones avanzadas y efectivas en proyectos de electrónica.
