El Receptor RF Relevador Remoto 433 MHz es un dispositivo ampliamente utilizado en automatización, seguridad y control remoto. Su principal función es recibir señales de radiofrecuencia de un mando a distancia (433 MHz) y, mediante un relevador de 12V, activar o desactivar equipos eléctricos. Gracias a su versatilidad, es ideal para portones eléctricos, chapas, luces, bombas de agua, sistemas de alarma y proyectos de domótica.

¿Cómo funciona el Receptor RF 433 MHz?

El sistema funciona a través de señales de radiofrecuencia. Al presionar un botón del control remoto, se envía una señal codificada en la banda de 433 MHz. El receptor capta esa señal y la decodifica, activando su relevador interno, que actúa como interruptor. De este modo, se puede encender, apagar o activar diferentes dispositivos eléctricos de forma inalámbrica.

Este tipo de módulos utiliza un microcontrolador integrado que gestiona la decodificación de señales y la activación del relevador, garantizando un funcionamiento estable y seguro.

Características principales

• Frecuencia de operación: 433 MHz, ampliamente usada en controles remotos.
• Voltaje de alimentación: 12 V DC.
• Tipo de salida: Relevador con contactos NO (normalmente abierto) y NC (normalmente cerrado).
• Corriente soportada por el relevador: Aproximadamente 10A a 250V AC o 10A a 30V DC.
• Rango de operación: Entre 10 y 50 metros, dependiendo del entorno y los obstáculos.
• Compatibilidad: Funciona con controles remotos de la misma frecuencia y codificación EV1527 o compatibles.
• Indicadores: LED de encendido y LED de recepción de señal.
• Antena: Incluye antena para mejorar la distancia de alcance.

Modos de trabajo del relevador

Algunos receptores de este tipo permiten configurar el relevador en diferentes modos de funcionamiento:

• Momentáneo: El relevador se activa solo mientras se mantiene presionado el botón del control.
• Intermitente (toggle): Al presionar una vez, el relevador se activa, y al volver a presionar, se desactiva.
• Temporizado: El relevador se activa durante un tiempo determinado y después se apaga automáticamente.

Aplicaciones del Receptor RF

• Automatización de portones: Control inalámbrico de apertura y cierre.
• Chapas eléctricas: Seguridad y comodidad en accesos controlados.
• Iluminación remota: Encendido y apagado de lámparas sin cables extra.
• Sistemas de riego: Activación de bombas de agua a distancia.
• Alarmas y seguridad: Activación de sirenas o luces de advertencia.
• Domótica: Integración en hogares inteligentes para mayor comodidad.

Ventajas del Receptor RF

• Instalación sencilla: Solo requiere conexión a la alimentación y al dispositivo a controlar.
• Versatilidad: Compatible con diferentes dispositivos eléctricos.
• Bajo costo: Económico en comparación con sistemas de control más avanzados.
• Seguridad: Algunos modelos incluyen sistemas de codificación para evitar activaciones no deseadas.
• Ampliación: Puede trabajar con varios controles remotos en paralelo.

Consejos de instalación

• Colocar el receptor en un lugar protegido de la humedad y de golpes.
• Usar cables de la sección adecuada para el consumo del dispositivo controlado.
• Si se usa en exteriores, colocar dentro de una caja hermética para mayor protección.
• Evitar instalarlo cerca de fuentes de interferencia electromagnética.
• Comprobar la correcta polaridad de la alimentación de 12V antes de conectar.

Instrucciones de uso

1. Alimentación: Conecta el módulo a 12V DC respetando polaridad (+12V y GND). Verifica que el LED de encendido permanezca estable.
2. Conexión de la carga:
   • Para encender/apagar un equipo conmutando la fase, usa el contacto COM (común) y NO (normalmente abierto). Al activarse, el circuito se cierra.
   • Si requieres que el equipo esté energizado por defecto y se desactive al recibir señal, emplea COM y NC (normalmente cerrado).
   • Asegúrate de que la carga no exceda la capacidad del relevador (típ. 10A a 250VAC/30VDC).
3. Aprendizaje (emparejar control remoto):
   • Pulsa el botón de aprendizaje del receptor (a veces marcado como “Learn” o “Prog”) hasta que el LED de señal indique modo de registro.
   • Presiona el botón del control remoto 433 MHz (EV1527 o compatible) que quieras asociar. El LED confirmará el emparejamiento.
   • Repite el proceso para agregar controles adicionales.
4. Selección de modo (si el modelo lo permite):
   • Momentáneo: mantener presionado el botón durante aprendizaje o seguir la secuencia indicada por el fabricante.
   • Intermitente (toggle): un toque enciende, otro apaga.
   • Temporizado: se activa por un intervalo y vuelve al estado inicial.
5. Prueba: Presiona el botón del control remoto y verifica:
   • El LED de señal del receptor parpadea al recibir la orden.
   • Se escucha el clic del relevador y la carga responde (enciende/apaga).
6. Optimizar alcance:
   • Extiende la antena y colócala alejada de superficies metálicas.
   • Evita obstáculos gruesos (muros, estructuras) entre el control y el receptor.
7. Borrado de memoria (opcional): Mantén presionado el botón de aprendizaje por varios segundos (según modelo) hasta que el LED indique reset. Esto elimina todos los controles vinculados.
8. Seguridad: Para cargas de alta potencia o inductivas (motores, bombas), usa contactores/relés intermedios y protección adecuada (fusible, supresor RC/varistor).

Ejemplo de uso en un circuito

¿Cómo identificarlo?

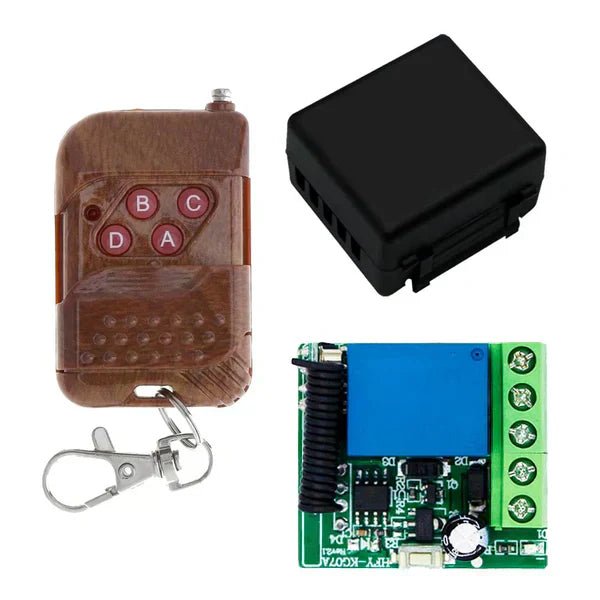

El módulo receptor incluye una placa electrónica con borneras de conexión para la alimentación y la salida del relevador. Generalmente, incorpora un relevador azul de 10A y un chip decodificador. Además, algunos modelos tienen botones de aprendizaje para sincronizar nuevos controles remotos.

Conclusión

El Receptor RF Relevador Remoto 433 MHz de 12 V es una herramienta fundamental en proyectos de automatización, seguridad y domótica. Su simplicidad, bajo costo y confiabilidad lo convierten en un componente indispensable para quienes buscan controlar dispositivos eléctricos de manera remota y práctica. Con la configuración adecuada y una correcta instalación, puede brindar comodidad, seguridad y eficiencia energética.
