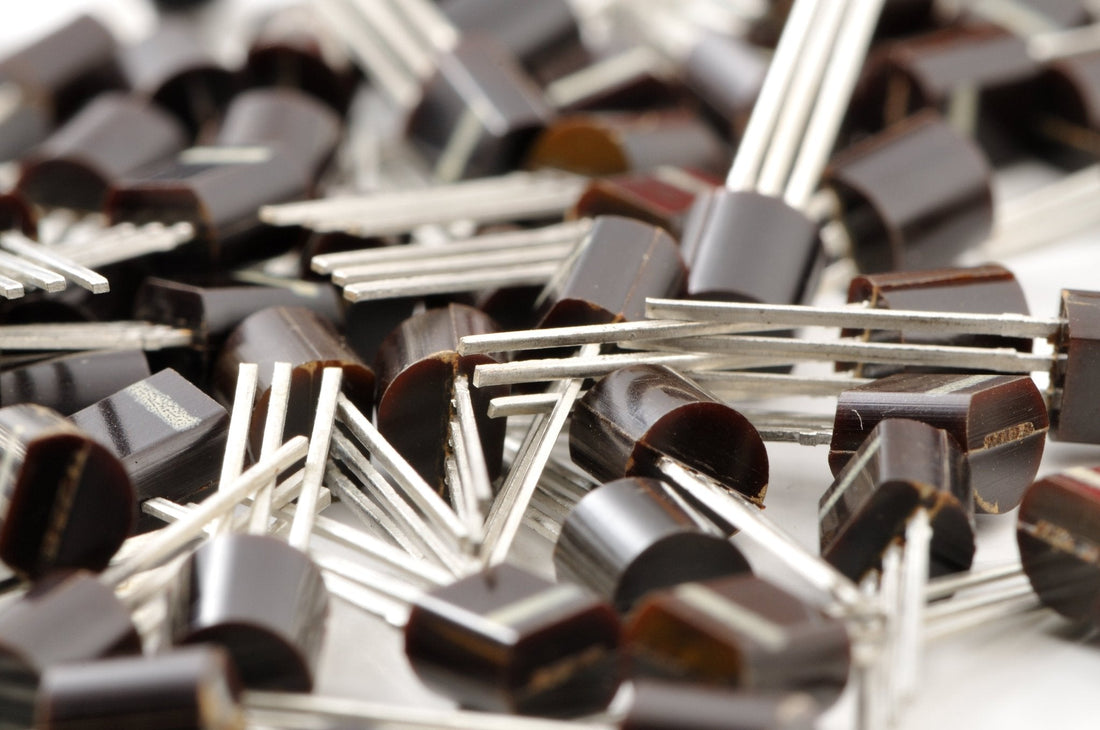

Transistores explicados: potencia, control y aplicaciones reales

0 comments





¿Qué son los transistores y para qué sirven?

Los transistores son dispositivos semiconductores capaces de amplificar o conmutar señales eléctricas. Funcionan controlando el flujo de corriente entre dos terminales mediante una señal aplicada a una tercera terminal. Gracias a su tamaño, eficiencia y velocidad, son la base de circuitos analógicos, digitales y de potencia: desde amplificadores de audio hasta fuentes conmutadas y controladores de motores.

Principales tipos de transistores

  • BJT (NPN / PNP): Transistor bipolar de unión. Está controlado por la corriente de base y se utiliza en amplificación lineal y conmutación de baja y mediana potencia.
Esquemático del transistor BJT
esquemático transistor BJT
Curva característica
  • MOSFET (canal N / canal P): Transistor de efecto de campo con compuerta aislada. Está controlado por la tensión de compuerta y es muy usado en conmutación de potencia gracias a su baja RDS(on).
Esquemático del transistor MOSFET
Curva característica
  • JFET: Transistor de efecto de campo de unión. Destaca por su buena linealidad y bajo ruido, por lo que es común en etapas de entrada y equipos de instrumentación.
transistor JFET
Esquemático del transistor JFET
Curva característica
  • IGBT: Dispositivo híbrido que combina características del BJT y del MOSFET. Es excelente para altas tensiones y corrientes en inversores, accionamientos de motores industriales y UPS.
transistor IGBT
Esquemático del transistor IGBT
Curva característica

Las curvas características muestran la relación entre corriente y voltaje bajo distintas condiciones de operación. Estas gráficas permiten identificar regiones de trabajo y ayudan a comprender el comportamiento de cada transistor según su tecnología, ya sea BJT, MOSFET, JFET o IGBT.

  • Darlington: Configuración formada por dos BJT en cascada dentro del mismo encapsulado para obtener una alta ganancia de corriente. Es útil cuando se requiere una gran β con poca corriente de base.
  • Fototransistor: Transistor sensible a la luz, normalmente basado en tecnología BJT. Se emplea en sensado óptico, barreras fotoeléctricas y lectura de codificadores.
fototransistor

Transistor BJT (NPN/PNP)

Parámetro Símbolo Descripción / Valores típicos
Tensión colector-emisor VCEO 20–120 V
Corriente máxima de colector IC Desde miliamperios hasta varios amperios
Ganancia de corriente β (hFE) 20–300
Tensión colector-emisor en saturación VCE(sat) ≈ 0.1–0.3 V
Frecuencia de transición fT Desde MHz hasta cientos de MHz

Transistor MOSFET

Parámetro Símbolo Descripción / Valores típicos
Tensión drenador-fuente VDS 20–600 V
Corriente continua de drenador ID Desde cientos de mA hasta decenas o cientos de A, según el dispositivo
Tensión umbral de compuerta VGS(th) ≈ 1–4 V
Resistencia drenador-fuente en conducción RDS(on) Desde mΩ hasta algunos Ω
Carga de compuerta Qg Influye en la velocidad de conmutación

Transistor JFET

Parámetro Símbolo Descripción / Valores típicos
Corriente de drenador con VGS = 0 IDSS Desde mA hasta decenas de mA
Tensión de corte VGS(off) ≈ −0.5 a −8 V
Resistencia dinámica de canal rds Influye en ruido, linealidad y comportamiento de la etapa

Transistor IGBT

Parámetro Símbolo Descripción / Valores típicos
Tensión colector-emisor VCES 600–1200 V
Corriente de colector IC Desde decenas hasta cientos de A
Caída de tensión en conducción VCE(sat) Generalmente mayor que en un MOSFET equivalente de baja tensión
Frecuencia de conmutación fsw De kHz a decenas de kHz

Aplicaciones comunes

  • Amplificación de audio: BJT y JFET en preamplificadores y etapas de potencia.
  • Conmutación de cargas: MOSFET de canal N para LEDs, relevadores y bancos de resistencias.
  • Control de motores: MOSFET e IGBT en etapas de potencia, normalmente acompañados de diodos de rueda libre o circuitos de protección para cargas inductivas.
  • Fuentes conmutadas: MOSFET e IGBT en convertidores buck, boost, inversores y UPS.
  • Instrumentación electrónica: JFET por su bajo ruido y buena linealidad.
  • Sensado óptico: Fototransistores.

Buenas prácticas de diseño

  • Verifica la SOA y la disipación térmica; usa disipadores si es necesario.
  • En MOSFET, cuida la resistencia de compuerta y la carga Qg.
  • Protege las cargas inductivas con diodos flyback, diodos de rueda libre o redes de protección adecuadas.
  • Usa zener, TVS o snubbers RC para reducir transitorios.
  • En BJT, incluye resistencias de base y evita la saturación profunda cuando no sea necesaria.

Conclusión

Seleccionar el transistor correcto depende de la tensión, la corriente, la frecuencia y el modo de operación del proyecto. Dominar las diferencias entre BJT, MOSFET, JFET e IGBT te permitirá diseñar circuitos más eficientes, seguros y confiables, desde prototipos educativos hasta aplicaciones industriales.
