Generador de funciones: qué es, cómo funciona y para qué sirve

El generador de funciones es uno de los instrumentos más útiles dentro del laboratorio electrónico. Su función principal es producir señales eléctricas periódicas con distintas formas de onda y parámetros ajustables, lo que permite probar circuitos, analizar respuestas y verificar el comportamiento de diseños electrónicos en condiciones controladas.

Gracias a esta capacidad, se utiliza en prácticas educativas, desarrollo de prototipos, pruebas de amplificadores, análisis de filtros, circuitos con microcontroladores y múltiples aplicaciones de electrónica analógica y digital.

¿Qué es un generador de funciones?

Un generador de funciones es un instrumento electrónico capaz de producir señales como onda senoidal, cuadrada, triangular y, en algunos modelos, diente de sierra o pulsos. Estas señales pueden ajustarse en parámetros como frecuencia, amplitud y offset DC, lo que permite simular diferentes condiciones de trabajo dentro de un circuito.

En otras palabras, es una herramienta que “inyecta” una señal conocida para observar cómo responde un sistema electrónico ante ella.

Principales funciones y controles

• Selección de forma de onda: permite elegir el tipo de señal que se desea generar según la prueba a realizar.
• Ajuste de frecuencia: regula qué tan rápido oscila la señal de salida.
• Ajuste de amplitud: controla el nivel de voltaje de la señal aplicada.
• Offset DC: añade un nivel de tensión continua sobre la señal, útil en ciertas pruebas con componentes activos.
• Ajuste de ciclo de trabajo o pulso: presente en algunos equipos para modificar señales cuadradas o pulsos.

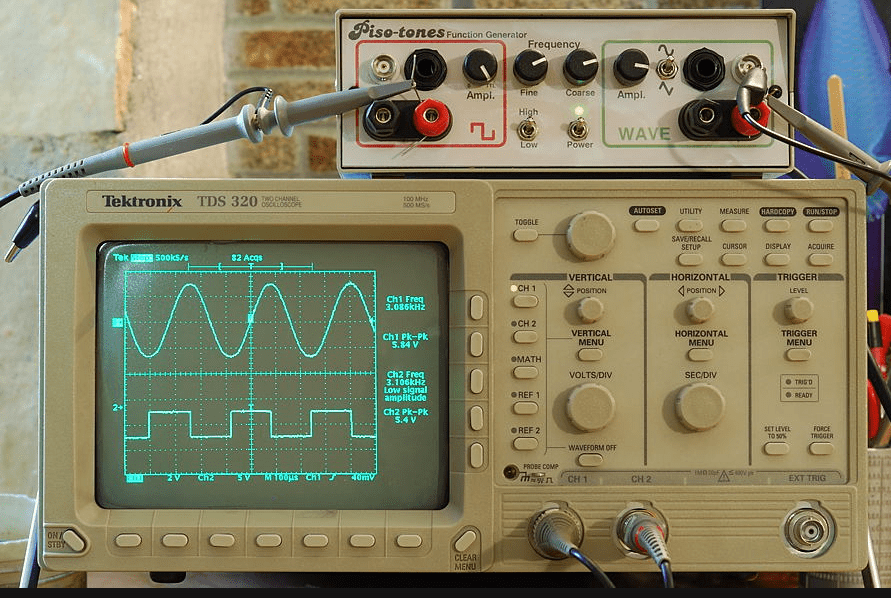

• Conectividad de salida: normalmente incluye terminales o conectores para enlazarlo con osciloscopios, protoboards y otros circuitos.

Formas de onda más comunes

Forma de onda	Características	Aplicaciones
Senoidal	Señal continua y suave	Pruebas de audio, filtros y respuesta en frecuencia
Cuadrada	Dos niveles con transiciones rápidas	Lógica digital, señales de reloj y sincronización
Triangular	Subidas y bajadas lineales	Pruebas de linealidad, control y modulación
Diente de sierra	Rampas asimétricas	Barridos, temporización y algunas aplicaciones de control

Generadores analógicos y digitales

Tipo	Ventajas	Limitaciones
Analógicos	Diseño sencillo, menor costo y operación fácil	Menor precisión y mayor distorsión en comparación con modelos avanzados
Digitales (DDS)	Alta estabilidad, mejor precisión y posibilidad de generar más tipos de señal	Mayor costo y mayor complejidad

Funciones presentes en equipos más avanzados

• Generación de ondas arbitrarias: permite crear señales personalizadas.
• Memoria interna: guarda configuraciones frecuentes de trabajo.
• Interfaces digitales: conexión por USB o red para control desde computadora.
• Mayor estabilidad: mejor desempeño en pruebas de precisión.
• Bajo jitter: importante en aplicaciones sensibles al tiempo y sincronización.

Aplicaciones comunes

• Pruebas de amplificadores de audio: aplicando tonos o señales senoidales controladas.
• Verificación de filtros: observando cómo responden a distintas frecuencias.
• Prácticas con microcontroladores: inyección de señales de prueba en entradas analógicas o digitales.
• Diseño digital: generación de pulsos o relojes para validar circuitos lógicos.
• Educación: aprendizaje de ondas, frecuencia, amplitud, fase y respuesta de circuitos.

Limitaciones

• Los modelos básicos trabajan en rangos de frecuencia limitados.
• Los equipos económicos pueden presentar distorsión o menor estabilidad.
• Las funciones más avanzadas suelen encontrarse en modelos de mayor costo.

---

Conclusión

El generador de funciones es una herramienta fundamental para aprender, probar y analizar circuitos electrónicos de forma controlada. Ya sea en educación, desarrollo de prototipos o pruebas de laboratorio, permite observar cómo responde un sistema ante señales definidas y repetibles. Por su versatilidad y utilidad práctica, sigue siendo uno de los instrumentos más importantes en electrónica.
