Servo SG90: qué es, cómo funciona y cómo usarlo

El servo SG90 es uno de los actuadores más utilizados en proyectos de electrónica, robótica educativa y automatización ligera. Destaca por su tamaño compacto, bajo costo, peso reducido y facilidad de control mediante una señal de pulsos. Gracias a estas características, es ideal para estudiantes, makers y entusiastas que desean controlar movimientos angulares en mecanismos sencillos como brazos robóticos, compuertas, sistemas de dirección, soportes móviles y prototipos caseros.

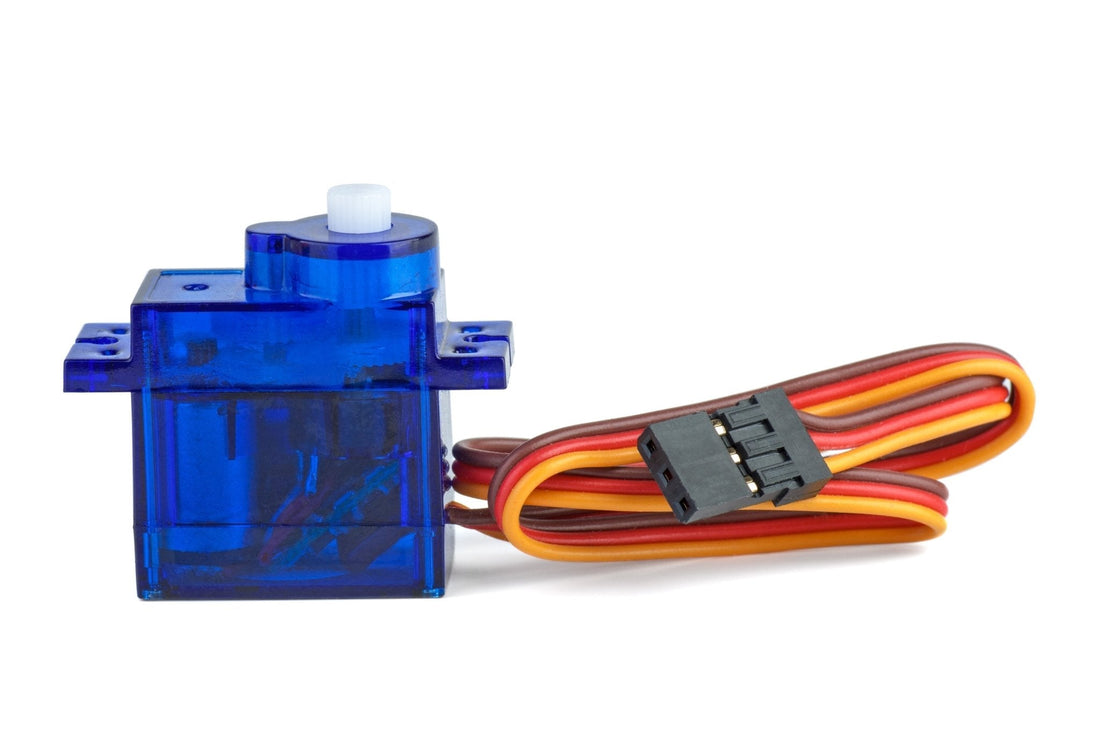

¿Qué es el Servo SG90?

El SG90 es un microservo de 9 g diseñado para posicionarse en un ángulo determinado dentro de un rango aproximado de hasta 180°. En su interior integra un pequeño motor de corriente directa, un sistema de engranajes reductores, un potenciómetro de realimentación y un circuito de control. Esto le permite mover su eje a una posición específica en respuesta a una señal de control generada por plataformas como Arduino, ESP32, PIC o Raspberry Pi, siempre que se utilice una alimentación adecuada.

Su popularidad se debe a que permite introducir conceptos clave de mecatrónica y control de movimiento sin necesidad de circuitos complejos ni grandes fuentes de poder.

Características principales

El SG90 ofrece prestaciones muy útiles para proyectos pequeños y educativos:

• Tamaño compacto: aproximadamente 22 × 12 × 29 mm.
• Peso ligero: solo 9 g.
• Voltaje de operación: típicamente entre 4.8 V y 6 V.
• Control por pulsos: la posición del eje depende del ancho del pulso aplicado.
• Par máximo aproximado: alrededor de 1.8 kg·cm a 4.8 V.
• Velocidad: aproximadamente 0.1 s/60° a 4.8 V.
• Rango angular: cercano a 0°–180°, según fabricante y condiciones de uso.

Tabla de especificaciones técnicas

A continuación se muestran las especificaciones más comunes del SG90. Estos valores pueden variar ligeramente según el fabricante o la versión comercial.

Parámetro	Valor	Descripción
Voltaje de operación	4.8 V – 6 V	Rango típico de alimentación para uso con microcontroladores.
Par máximo	~1.8 kg·cm a 4.8 V	Capacidad aproximada de fuerza en el eje del servo.
Velocidad	~0.1 s/60° a 4.8 V	Tiempo estimado para girar 60 grados sin carga significativa.
Consumo en reposo	Aproximado y variable	Depende del fabricante, la alimentación y la posición del eje.
Consumo en operación	Aproximado y variable	Aumenta con la carga mecánica y puede presentar picos de corriente.
Peso	9 g	Ideal para montajes ligeros y compactos.
Dimensiones	22 × 12 × 29 mm	Formato miniatura muy común en robótica educativa.
Rango de giro	Hasta ~180°	Controlado mediante el ancho de pulso de la señal de entrada.

Cables y conexión básica

El servo SG90 normalmente incluye tres cables, cada uno con una función específica:

• Rojo: alimentación positiva (Vcc).
• Café o negro: tierra (GND).
• Naranja, amarillo o blanco: señal de control.

Para conectarlo correctamente a un microcontrolador, debes alimentar el servo con una fuente dentro del rango recomendado y compartir la tierra con la tarjeta de control. La línea de señal se conecta a un pin digital configurado para generar la secuencia de pulsos correspondiente.

¿Cómo se controla el SG90?

El SG90 se controla mediante una señal periódica de aproximadamente 50 Hz. Lo más importante no es solo la frecuencia, sino el ancho del pulso, ya que este determina la posición angular del eje. En términos generales:

• ~1.0 ms ≈ posición cercana a 0°
• ~1.5 ms ≈ posición cercana a 90°
• ~2.0 ms ≈ posición cercana a 180°

Estos valores son aproximados y pueden variar ligeramente entre distintos servos SG90 disponibles en el mercado.

Uso básico con Arduino

En Arduino, el control del SG90 puede realizarse fácilmente con la librería Servo.h. Basta con definir el pin de control y ordenar al servo que se mueva al ángulo deseado.

#include <Servo.h>

Servo miServo;

void setup() {
  miServo.attach(9);   // Conecta la señal del servo al pin 9
}

void loop() {
  miServo.write(0);    // Mueve a 0 grados
  delay(1000);

  miServo.write(90);   // Mueve a 90 grados
  delay(1000);

  miServo.write(180);  // Mueve a 180 grados
  delay(1000);
}

Nota importante: si utilizas uno o varios servos con carga mecánica, es recomendable usar una fuente de alimentación separada de la del Arduino, manteniendo siempre la tierra en común. De lo contrario, los picos de corriente pueden causar reinicios, ruido eléctrico o funcionamiento inestable.

Ventajas educativas

El SG90 es muy valioso en entornos de aprendizaje porque permite estudiar de forma práctica conceptos de control y automatización:

• Facilidad de uso: puede controlarse de manera sencilla desde un microcontrolador.
• Bajo costo: es accesible para prácticas escolares y proyectos personales.
• Compatibilidad: puede integrarse con múltiples plataformas de desarrollo.
• Montaje rápido: suele incluir accesorios como brazos plásticos y tornillos.
• Aplicación inmediata: permite ver movimiento real en prototipos de forma simple.

Aplicaciones comunes

• Brazos robóticos y mecanismos articulados.
• Dirección de sensores o módulos de medición.
• Apertura y cierre de compuertas, tapas o pestillos ligeros.
• Inclinación de cámaras en proyectos pequeños.
• Modelismo en aviones, barcos y coches RC ligeros.
• Proyectos educativos de automatización y posicionamiento angular.

Limitaciones a considerar

• Par reducido: no está diseñado para cargas pesadas.
• Recorrido limitado: no es un servo de rotación continua.
• Precisión moderada: suficiente para educación y prototipos, pero no para control industrial de alta exigencia.
• Consumo variable: bajo carga puede requerir una fuente mejor que la suministrada por una placa de desarrollo.

Conclusión

El servo SG90 es un componente muy práctico para iniciarse en robótica, mecatrónica y automatización básica. Su tamaño compacto, facilidad de control y bajo costo lo convierten en una excelente opción para proyectos ligeros donde se requiere posicionamiento angular simple. Aunque no reemplaza a servos profesionales de mayor torque, sigue siendo una de las mejores alternativas para aprender y desarrollar prototipos funcionales de forma accesible.
